Une fois la boîte de dialogue Utilitaires de palpeur ouverte (Insérer | Définition matérielle | Palpeur), vous pouvez définir toute l'unité de palpeur du positionneur de palpeur à l'extension, jusqu'à un contact spécifique.
Vous devez disposer d'une connexion à Internet pour voir cette vidéo.
Pour définir un contact de palpeur, une ou plusieurs extensions et contacts :
Dans la liste Fichier de palpeur, entrez un nom pour le nouveau palpeur.
Dans la liste Description du palpeur, sélectionnez l'affirmation Aucun palpeur défini.
Sélectionnez la liste Description du palpeur.
Sélectionnez le positionneur de palpeur de votre choix.
Appuyez sur la touche Entrée pour rendre disponibles des options de palpeur associées à l'affirmation sélectionnée.
En général, l'orientation du positionneur de palpeur détermine celle du premier composant dans un fichier de palpeur, habituellement le positionneur de palpeur. Toutefois, si vous sélectionnez un adaptateur de palpeur de plusieurs connexions (comme un adaptateur à 5 directions) comme premier composant, plusieurs connexions deviennent disponibles. Dans ce cas, l'orientation du positionneur de palpeur détermine celle de l'adaptateur de palpeur de plusieurs connexions. Le positionneur de palpeur n'est éventuellement pas bien aligné avec les axes de la machine et vous devez alors ajuster l'angle de rotation autour de la connexion à l'aide de la liste Description du palpeur dans la boîte de dialogue Utilitaires de palpeur. Pour des détails, voir « Modifier les composants du palpeur » au chapitre « Définition du matériel » de la documentation PC-DMIS Core.

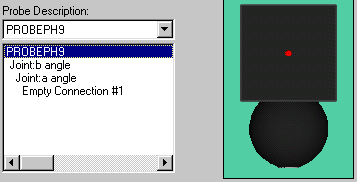

Sélection d'un positionneur de palpeur
Le positionneur de palpeur sélectionné apparaît dans la zone inférieure Description du palpeur et dans la zone d'affichage graphique de droite.
Dans la zone Description du palpeur, sélectionnez Raccord vide #1
Cliquez sur la liste.
Sélectionnez l'élément de liste suivant à associer au positionneur de palpeur (une extension ou un contact de palpeur). Les contacts apparaissent d'abord par taille, puis par taille de filetage.

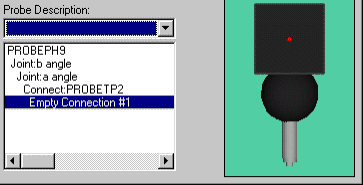

Sélection d'un contact
Si une extension à 5 branches est ajoutée, PC-DMIS propose 5 raccords vides.
Vous pouvez renseigner certaines ou l'ensemble des connexions requises avec le ou les contacts de palpeur appropriés. PC-DMIS mesure toujours le contact le plus bas (sur l'axe Z) dans la première extension.

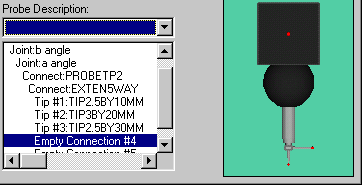

Extension à 5 branches
Si vous sélectionnez une ligne de la zone Description du palpeur contenant déjà un élément, PC-DMIS affiche un message demandant si vous souhaitez insérer avant ou remplacer l'élément sélectionné.
Cliquez sur OUI pour insérer avant ou sur NON pour remplacer.
Si vous cliquez sur Oui, une ligne supplémentaire est créée en insérant le nouveau contact avant l'élément d'origine.
Si vous cliquez sur Non, PC-DMIS supprime l'élément d'origine et le remplace par l'élément en surbrillance.
L'article sélectionné est inséré au niveau de la ligne en surbrillance dans la zone Description du palpeur. PC-DMIS affiche un message qui permet, selon le cas, d'insérer l'élément de liste sélectionné avant la ligne marquée ou de remplacer l'élément en surbrillance.
Sélectionnez d'autres éléments jusqu'à ce que tous les raccords vides soient définis. Vous pouvez ensuite définir des angles de contact à calibrer.
