Le calibrage des contacts de palpeurs indique à PC-DMIS l'emplacement et le diamètre de vos contacts. Vous ne pouvez pas exécuter votre routine de mesure et mesurer votre pièce tant que les contacts ne sont pas calibrés. Les termes « calibrer » et qualifier » sont interchangeables.
Pour lancer le processus de calibrage, procédez comme suit :
Vérifiez que la liste de contacts actifs dans la boîte de dialogue Utilitaires de palpeur (Insérer | Définition matérielle | Palpeur) contient les angles de contact souhaités.
Sélectionnez le ou les contacts à calibrer dans la liste.
Cliquez sur Mesurer pour ouvrir la boîte de dialogue Mesurer palpeur.
Si vous disposez d'un changeur de palpeur et que le fichier de palpeur actif ne correspond pas à la configuration de palpeur dans le positionneur de palpeur, PC-DMIS ignore automatiquement la configuration de palpeur actuellement chargée et sélectionne la configuration requise.

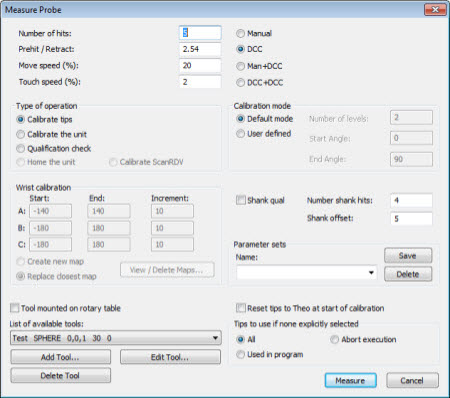

Boîte de dialogue Mesurer palpeur
La boîte de dialogue Mesurer palpeur montre les réglages applicables aux mesures en vue de la qualification du palpeur. Une fois faites les sélections souhaitées, cliquez sur Mesurer pour commencer.
Conditions requises avant le calibrage
Pour lancer le processus de calibrage, vous devez définir un outil de qualification. Le type de mesure à prendre sur l'outil dépend du type d'outil (en général, une SPHÈRE) et du type de contact (BOULE, DISQUE, FUSEAU, TIGE, OPTIQUE).
Sélectionnez un outil de qualification dans la liste Outils disponibles.
Cliquez sur le bouton Ajouter outil pour définir un nouvel outil de qualification à ajouter à la liste d'outils disponibles.
Cliquez sur le bouton Modifier outil pour changer la configuration de l'outil de qualification sélectionné.
Cliquez sur le bouton Supprimer outil pour supprimer l'outil de qualification sélectionné.
Une fois le calibrage lancé
PC-DMIS affiche l'un des deux styles de messages demandant si l'outil de qualification a été déplacé. Le type dépend de la capacité de votre machine à utiliser des palpages CND afin de rechercher l'outil de qualification :
Zone de messages OUI/NON
PC-DMIS affiche cette zone de messages pour les machines qui ne prennent pas en charge la capacité de localiser l'outil de qualification à l'aide de palpages CND (telles que des machines uniquement manuelles) :
L'outil de qualification a-t-il été déplacé ou le zéro machine de la MMT a-t-il changé ? AVERTISSEMENT : le contact est sur le point de tourner vers TIP1.
Oui Non
Boîte de dialogue Outil de qualification déplacé
PC-DMIS affiche la boîte de dialogue Outil de qualification déplacé si votre machine de mesure et la configuration du palpeur prennent en charge la capacité de localiser l'outil de qualification à l'aide de palpages CND :

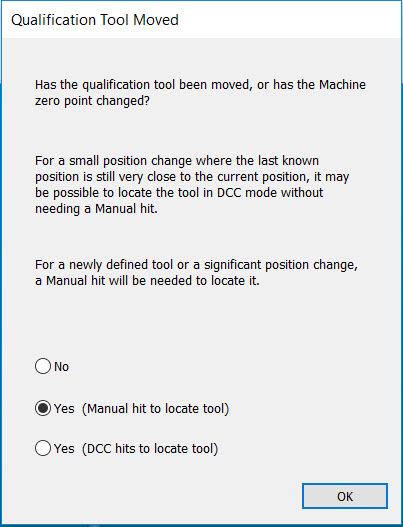

Boîte de dialogue Outil de qualification déplacé
Si vous sélectionnez Non, PC-DMIS ouvre la boîte de dialogue Exécution. Vous n'avez pas besoin de faire de palpages manuels, sauf s'ils sont appropriés pour la méthode de mesure sélectionnée (comme en mode manuel).
Si vous sélectionnez Oui ou Oui (palpage manuel pour placer l'outil), PC-DMIS ouvre la boîte de dialogue Exécution. Vous devez prendre au moins 1 palpage en mode manuel (en fonction du type d'outil) afin de poursuivre le processus de calibrage.
Si vous sélectionnez Oui (palpages CND pour localiser l'outil), PC-DMIS ouvre la boîte de dialogue Exécution et tente automatiquement d'utiliser des palpages CND pour localiser l'outil de qualification. Vous pouvez utiliser cette option quand vous avez repositionné l'outil de qualification pratiquement au même endroit.
À propos de la vérification de collision avec les pieds pour une MMT de type pont lors du calibrage
À ce stade, PC-DMIS ouvre la boîte de dialogue Vérification de collision. Il demande si vous voulez effectuer la vérification de collision avec les pieds:

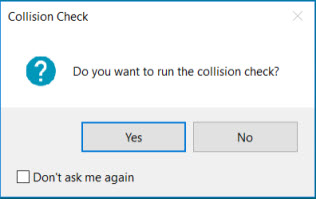

Boîte de dialogue Vérification de collision - message de vérification de collision
Si vous sélectionnez Non, PC-DMIS continue avec la routine de calibrage standard (il n'effectue pas la vérification de collision avec les pieds).
Si vous répondez Oui, PC-DMIS vérifie s'il existe des collisions avec les limites actuelles dans la zone Limites de la MMT de l'onglet Pièce/Machine dans la boîte de dialogue Options de configuration. Si besoin est, PC-DMIS ajoute des mouvements de sécurité. PC-DMIS ouvre la boîte de dialogue Vérification de collision avec le nom du contact qu'il est en train de vérifier :

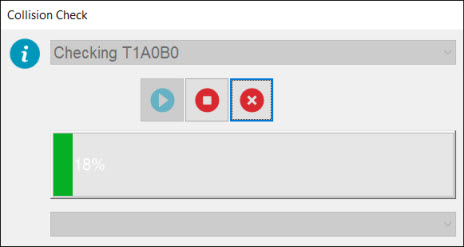

Boîte de dialogue Vérification de collision - nom du contact
La vérification de collision avec les pieds prend quelques secondes. La durée dépend du nombre de contacts sélectionnés. Vous pouvez utiliser le bouton Arrêter ou Annuler pour arrêter ou annuler la vérification. Si besoin est, PC-DMIS ajoute des mouvements de sécurité (en reculant le contact) pour éviter de possibles collisions avec les pieds de la MMT et le gabarit (PC-DMIS prend en charge plusieurs gabarits sur les bras horizontaux/doubles).
Quand PC-DMIS a effectué la vérification de collision avec les pieds, il exécute si besoin est la routine de calibrage améliorée avec les mouvements de sécurité.
Dans quelques situations, la vérification de collision avec les pieds peut identifier des rotations de contacts du palpeur entraînant des collisions qu'elle ne peut pas résoudre automatiquement. Dans ces cas, le calibrage ne peut pas être réalisé en toute sécurité et PC-DMIS l'interrompt. Il affiche un message « Calibrage impossible » et montre les noms des contacts problématiques.
La vérification de collision avec les pieds est disponible quand vous exécutez la routine de calibrage directement depuis la boîte de dialogue Utilitaires de palpeur ou la commande AUTOCALIBRATE et que vous avez des outils de calibrage vertical, comme dans le cas des machines Bridge. Cette option n'est en revanche pas disponible pour les palpeurs en étoile et les capteurs laser et ne marche pas avec la fonctionnalité d'automatisation.
Au terme de la mesure
Une fois la mesure effectuée, PC-DMIS calcule les résultats de qualification tels qu'appropriés pour le type de palpeur, l'outil employé et l'opération demandée. La différence entre les deux options Oui dans la boîte de dialogue Outil de qualification déplacé a seulement un impact si vous devez ou non faire un palpage manuel pendant des mesures. En ce qui concerne les calculs après des mesures, les deux options Oui sont équivalentes.
Après le calibrage, un résumé pour chaque contact apparaît dans la liste de contacts actifs dans la boîte de dialogue Utilitaires de palpeur. Pour voir les résultats détaillés du calibrage, cliquez sur Résultats dans cette boîte de dialogue.
Recalibrage
En général, PC-DMIS ne peut pas savoir si un contact doit être recalibré. Veillez à effectuer un recalibrage en cas de changements concernant votre palpeur.
