Remarques et procédure de calibrage du stylet du disque
Quand vous effectuez un calibrage de palpage discret d'un stylet de disque sur un palpeur analogique avec la sphère de qualification, vous devez utiliser la boîte de dialogue Mesurer palpeur et indiquer ce qui suit :
Ces valeurs ne s'appliquent pas aux palpeurs utilisant le calibrage basé sur des scannings Renishaw.
Assurez-vous de définir votre palpeur, de modéliser un stylet de disque et non de boule. Quand vous cliquez sur le bouton Mesurer de la boîte de dialogue Mesurer palpeur, PC-DMIS reconnaît automatiquement que vous disposez d'un palpeur analogique avec un stylet de disque ; il suit alors cette procédure :
Si vous avez déplacé la sphère ou si vous avez choisi le mode Man + CND, PC-DMIS vous demande d'effectuer un palpage tout en haut de la sphère de qualification (pôle nord) avec le centre du bas du stylet de disque. Si votre configuration de palpeur inclut un autre stylet de boule fixé au bas du stylet de disque, vérifiez que le palpage est pris avec ce stylet de boule.
Si vous n'avez pas déplacé la sphère et si vous avez choisi de ne pas utiliser le mode Man + CND, PC-DMIS effectue le palpage en haut de l'outil de qualification en mode CND.
PC-DMIS prend la valeur par défaut pour ces deux entrées quand vous créez le palpeur disque :
Les entrées n'affectent plus le palpeur une fois celui-ci créé. Les valeurs utilisées quand vous calibrez le palpeur sont stockées à l'intérieur du propre palpeur. Vous pouvez les modifier dans la boîte de dialogue Utilitaires de palpeur.
Pour ce faire, procédez comme suit :
Ouvrez la boîte de dialogue Utilitaires de palpeur (Insérer | Définition matérielle | Palpeur).

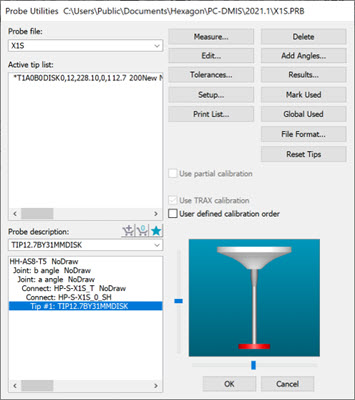

Boîte de dialogue Utilitaires de palpeur pour un stylet de disque
Double-cliquez sur le composant de contact du disque (mis en évidence dans l'image ci-dessus) pour ouvrir la boîte de dialogue Modifier composant de palpeur.
Boîte de dialogue Modifier composant de palpeur pour un stylet de disque
Pour la case à cocher Mesurer plan au bas du disque :
Quand l'entrée sélectionnée (ProbeQualAnalogDiskUsePlaneOnBottom) est définie à 1, PC-DMIS prend quatre palpages au-dessus de la sphère selon un modèle circulaire au bas du stylet de disque et calcule un plan. La mesure d'un plan permet aux palpages pour le calibrage de la face d'être orientés correctement afin de refléter le plan réel du disque. Il s'agit de la valeur par défaut pour la méthode traditionnelle de calibrage avec des palpages discrets.
Quand l'entrée non sélectionnée (ProbeQualAnalogDiskUsePlaneOnBottom) est définie à 0, PC-DMIS ne tente pas de mesurer un plan au bas de la face du disque. Il se sert à la place de l'orientation du disque. Il s'agit de la situation par défaut pour le calibrage basé sur des scannings Renishaw.
Vous pouvez saisir une valeur dans la zone Dist depuis arête pr palpages de plan (entrée ProbeQualAnalogDiskBottomHitsDistanceFromEdge). Vous pouvez l'utiliser pour modifier l'emplacement des palpages au bas du stylet de disque lors du calibrage.
PC-DMIS termine ensuite en réalisant ce qui suit en mode CND :
Une fois les palpages effectués en haut de la sphère, il prend 6 palpages sur 2 niveaux pour un emplacement proche du point central de la sphère.
Il utilise le point centrale et le vecteur à partir de la mesure du plan ou de l'orientation pour positionner correctement la mesure suivante.
Pour un calibrage discret, il prend 5 palpages, 4 dans un modèle circulaire autour de l'équateur de la sphère et le cinquième en haut (pôle).
Pour le calibrage basé sur des scannings, il prend une série de scannings à deux niveaux différents, l'un légèrement en dessous de l'équateur et l'autre légèrement au-dessus. Chaque niveau est scanné dans le sens horaire et anti-horaire. Chaque sens pour chaque niveau est aussi scanné avec deux décalages de force de scanning. Au total, huit scannings sont obtenus.
PC-DMIS fournit également l'entrée de registre ProbeQualAnalogDiskPlaneStartAngle dans l'éditeur de réglages PC-DMIS, dans la section ProbeCal. Il s'agit d'une autre entrée que vous pouvez utiliser pour modifier l'emplacement des palpages au bas du stylet de disque lors du calibrage.
Pour plus d'informations sur l'une des entrées présentées ici, voir la section « Calibrage de palpeur » de la documentation de l'éditeur de réglages PC-DMIS.
