Pour scanner un cercle, sélectionnez Insérer | Scanning | Cercle. L'onglet CERCLE de la boîte de dialogue SCANNING DE BASE s'ouvre. Par exemple :

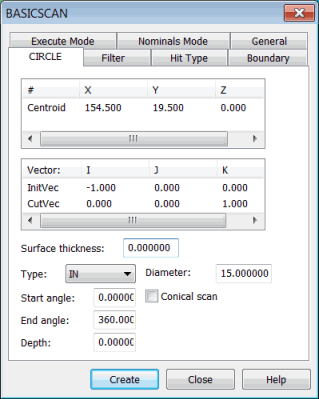

Boîte de dialogue SCANNING DE BASE - Onglet Cercle
Cet onglet prend des paramètres comme le centre et le diamètre du cercle et permet à la MMT d'effectuer le scanning.
La méthode Cercle :
Active l'utilisation du type DISTANCE ou NULLFILTER de l'ongletFiltre.
Active seulement l'utilisation du type VECTOR de l'onglet Type de palpage.
N'a pas besoin d'une condition de limite définie dans l'onglet Limite.
Le paramètre Barycentre dans la colonne # est le centre du cercle. Vous pouvez entrer directement le centre du cercle. Ou l'obtenir de la machine ou de la CAO.
Définition d'un scanning de cercle de base
Vous pouvez définir un scanning de cercle de base de l'une des façons suivantes :
Saisissez directement les valeurs. Voir « Scanning de base de cercle - Méthode de saisie de valeurs ».
Mesurez physiquement les points sur le cercle. Voir « Scanning de cercle de base - Méthode de point mesuré ».
Cliquez sur le cercle du modèle CAO dans la fenêtre d'affichage graphique. Voir « Scanning de base de centre - Méthode de données de surface » ou « Scanning de base de centre - Méthode de données de quadrillage ».
Une fois le scanning créé, PC-DMIS l'insère dans la fenêtre de modification. Ci-après un exemple de ligne de commande pour un scanning de cercle de base dans la fenêtre de modification :
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES <25.399,76.2,0>,CutVec=0,0,1,IN InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO, PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0 FILTER/DISTANCE,1 EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO BOUNDARY/ HITTYPE/VECTOR NOMS MODE=MASTER ENDSCAN
Définitions générales pour le scanning de base de cercle
Barycentre : Centre du cercle
VecCoupe : Définit le plan dans lequel se trouve le cercle.
VecInit: Le vecteur perpendiculaire de surface du point que le scanning définit à 0 degrés. Le scanning démarre à cet endroit plus les degrés de l'angle de départ. Il peut aussi être pensé comme un vecteur d'angle zéro.
Le VecCoup et le VecInit sont perpendiculaires l'un par rapport à l'autre.
