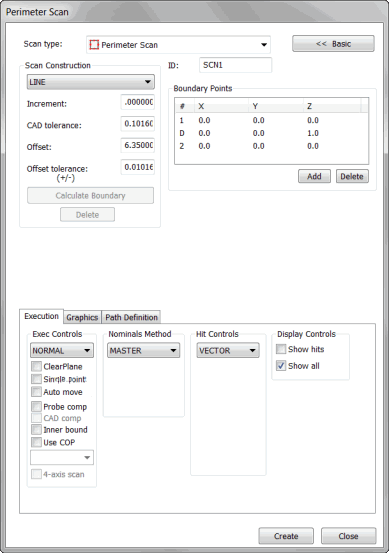

Boîte de dialogue Scanning de périmètre
À la différence des autres scannings linéaires, l'option Insérer | Scanning | Périmètre créé un scanning entièrement à partir des données CAO avant son exécution. Ce type de scanning est uniquement disponible quand des données de surface CAO sont disponibles. PC-DMIS peut ainsi savoir exactement où il va avant de commencer (avec une faible quantité d'erreur).
Exemple de scanning de périmètre extérieur
Deux types de scanning de périmètre
Deux types de scanning de périmètre sont disponibles :
Un scanning extérieur suit le contour de la ou des limites de surface sélectionnée. Un scanning extérieur peut traverser plusieurs limites de surface afin de créer un scanning.
Un scanning intérieur suit une courbe de limite à l'intérieur d'une surface donnée. Ces types de courbes définissent en général des éléments comme des alésages, des logements ou des arbres. Contrairement au scanning extérieur, un scanning intérieur est limité à l'intérieur d'une surface.
Les figures ci-dessous (Scanning 1 et Scanning 2) illustrent les deux types de scanning de périmètre.
Dans Scanning 1, la sélection porte sur quatre surfaces. Chaque surface en touche une autre, mais c'est l'extérieur qui constitue la limite composite, indiquée par la ligne rouge continue. La distance de décalage du scanning se mesure par rapport à la limite composite indiquée par la ligne rouge en pointillé.
Scanning 1
A - Surface 1
B - Surface 2
C - Surface 3
D - Surface 4
Dans Scanning 2, la limite d'un alésage crée le parcours d'un scanning de périmètre intérieur.
Scanning 2
Qu'il soit extérieur ou intérieur, le scanning de périmètre se crée de la même façon, comme expliqué ci-dessous.
Pour créer un scanning de périmètre, procédez comme suit :
Ouvrez la boîte de dialogue Scanning de périmètre (Insérer | Scanning | Périmètre).
Entrez le nom du scanning dans la zone ID si vous voulez utiliser un nom personnalisé.
Pour les scannings de périmètre intérieur, cochez la case Limite intérieure de l'onglet Exécution.
Sélectionnez la ou les surfaces qui serviront à créer la limite. Si vous choisissez plusieurs surfaces, elles doivent être sélectionnées dans l'ordre où elles sont traversées par le scanning. Pour sélectionner la ou les surfaces requises :
Vérifiez que la case Sélectionner est cochée dans l'onglet Graphiques.
Cliquez sur les surfaces à utiliser pour le scanning. Chaque surface se met en surbrillance quand vous la sélectionnez.
Après avoir sélectionné les surfaces désirées, décochez la case Sélectionner.
Cliquez sur la surface près de la limite où vous voulez commencer le scanning. Cet emplacement correspond au point de départ.
Cliquez à nouveau sur la même surface, dans la direction où vous voulez exécuter le scanning. Il s'agit du point de direction.
Si vous le souhaitez, cliquez sur le point où vous voulez arrêter le scanning. Ce point est facultatif. Si vous n'indiquez pas de point final, le scanning s'arrête au point de départ.
PC-DMIS fournit automatiquement un point final. Si ce point final n'est pas utilisé, supprimez-le. Pour ce faire, mettez le numéro en surbrillance (par défaut, 2) dans la liste Points de limite et cliquez sur le bouton Supprimer.
Tapez les valeurs appropriées dans la zone Construction de scanning. Elle comprend ce qui suit :
Zone Incrément
Zone Tol CAO
Case Décalage
Zone Tol décalage (+/-)
Cliquez sur le bouton Calculer la limite. Ce bouton vous permet de calculer la limite à partir de laquelle PC-DMIS crée le scanning. Les points oranges sur la limite indiquent l'emplacement des palpages sur le scanning de périmètre.
Le calcul des limites se fait relativement vite.
Si la limite ne semble pas correcte :
Cliquez sur le bouton Supprimer. La limite est alors supprimée et vous pouvez en créer une autre. (Si la limite semble incorrecte, la tolérance CAO doit en général être augmentée.)
Une fois la tolérance CAO augmentée, cliquez sur le bouton Calculer la limite pour recalculer la limite.
Avant de calculer un scanning de périmètre, vérifiez que la limite est correcte, sachant que le calcul du parcours d'un scanning prend nettement plus de temps qu'un nouveau calcul de limite.
Vérifiez que la valeur Décalage est correcte.
Cliquez sur le bouton Générer dans la zone Parcours théorique de l'onglet Définition de parcours. PC-DMIS calcule les valeurs théoriques à utiliser pour exécuter le scanning. Cette opération implique un algorithme très laborieux. Selon la complexité des surfaces sélectionnées et la quantité de points à calculer, le calcul du chemin du scanning peut prendre un certain temps. (Une attente de cinq minutes est fréquente.) Si le scanning n'est pas correct, cliquez sur le bouton Annuler pour supprimer le parcours proposé. Si besoin est, modifiez la valeur Tolérance de décalage et recalculez le scanning.
Si nécessaire, vous pouvez supprimer les points individuels. Pour ce faire, sélectionnez-les un à la fois dans la zone Parcours théorique en appuyant sur la touche de suppression.
Cliquez sur le bouton Créer pour créer le scanning de périmètre et le stocker dans la fenêtre de modification. Ce type de scanning s'exécute comme tous les autres. Si la méthode de poignet automatique de PC-DMIS est activée mais qu'aucun contact n'est calibré, PC-DMIS affiche un message vous informant quand il ajoute de nouveaux contacts de palpeur ayant besoin d'être calibrés. Dans tous les autres cas, PC-DMIS vous demande s'il doit utiliser le contact calibré le plus proche de l'angle requis ou ajouter un contact non calibré à l'angle requis.
Remarque sur l'évitement d'alésages
Sachez que le mode défini dans la zone Contrôles exéc de l'onglet Exécution ne prend pas en charge l'évitement d'alésages avec des scannings de périmètre. Vérifiez qu'aucun alésage ne se trouve sur le parcours de votre scanning avec ce mode exécution. S'il y en a, modifiez le parcours ou passez au mode exécution Normal.
