Étape 15 : Ajouter un autre plan de sécurité

Cette étape ajoute un second plan de sécurité pour le déplacement du palpeur avec l'élément CYL3 sur la face avant.

1. Dans la fenêtre de modification, vérifiez que le curseur se trouve à la fin de la commande TIP/T1A90B-180.

2. Sélectionnez Modifier | Préférences | Paramètres pour ouvrir la boîte de dialogue Réglages des paramètres.

3. Cliquez sur l'onglet Plan de sécurité.

4. Pour la zone Plan actif, définissez les options suivantes :

• Axe à YMOINS

• Valeur à -40

5. Pour la zone Plan passerelle, définissez les options suivantes :

• Axe à XPLUS

• Valeur à 100

6. Cochez la case Plans de sécurité actifs (ON).

7. Cliquez sur Appliquer, puis sur OK pour fermer la boîte de dialogue.

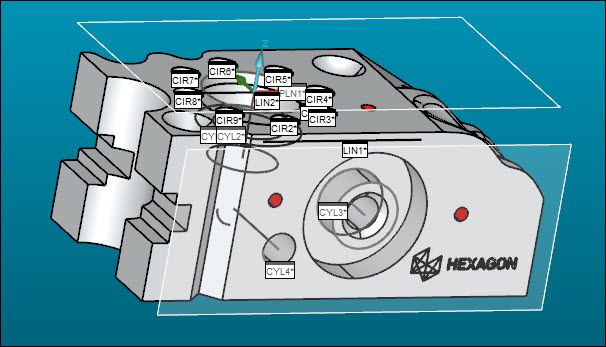

8. Cliquez à nouveau sur l'icône Afficher le plan de sécurité () pour afficher les plans de sécurité. Ils doivent ressembler à ce qui suit :



9. Cliquez à nouveau sur l'icône Afficher le plan de sécurité () pour masquer les plans de sécurité.

Passez à l'étape suivante : « Ajouter des commandes Point de déplacement »
