Configurer la fenêtre d'affichage graphique

Cette étape utilise la boîte de dialogue Configuration de la vue pour modifier les vues de la fenêtre d'affichage graphique.

1. Pour ouvrir cette boîte de dialogue, dans la barre d'outils Modes graphiques, cliquez sur le bouton Configuration de la vue () ou sélectionnez Modifier | Fenêtre d'affichage graphique | Configuration de la vue.

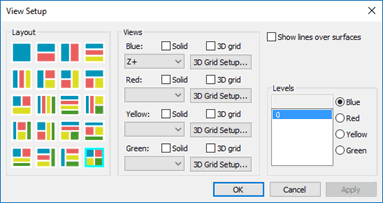

2. Dans la boîte de dialogue Configuration de la vue, cliquez sur le deuxième bouton (ligne supérieure, deuxième en partant de la gauche) qui représente une fenêtre partagée horizontalement :

Bouton

3. Dans la zone Vues, dans la liste Bleu, sélectionnez Z+ et cochez Solide. Vous voyez alors la partie supérieure de l'écran dans l'orientation Z+.

4. Dans la zone Vues, dans la liste Rouge, sélectionnez Y- et cochez Solide. Vous voyez alors la partie inférieure de l'écran dans l'orientation Y-.

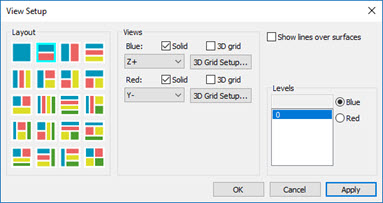

5. La boîte de dialogue doit ressembler à ceci :

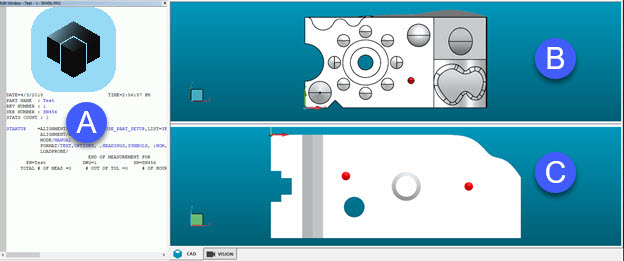

6. Cliquez sur le bouton Appliquer pour que PC-DMIS redessine la fenêtre d'affichage graphique avec les deux vues sélectionnées. Comme vous n'avez pas encore mesuré la pièce, PC-DMIS ne dessine rien dans la fenêtre d'affichage graphique. L'écran est néanmoins divisé en fonction des vues sélectionnées.

Ces options d'affichage affectent seulement la façon dont PC-DMIS affiche l'image de la pièce à l'écran. Elles sont sans incidence sur les données mesurées ou les résultats d'inspection.

Configurer la fenêtre de modification

Cette étape passe la fenêtre de modification en mode commande.

Pour passer la fenêtre de modification en mode commande, choisissez Afficher | Mode commande.
