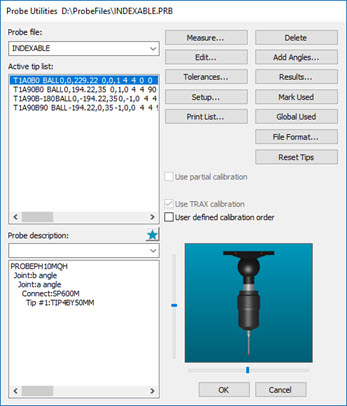

1. Dans la boîte de dialogue Utilitaires de palpeur, cliquez sur la flèche déroulante pour la liste Fichier de palpeur.

2. Choisissez un palpeur. Il doit avoir les deux contacts de palpeurs calibrés mentionnés au début de cette rubrique. Les fichiers de palpeur calibrés n'ont pas d'astérisque à côté de leurs contacts dans la liste de contacts actifs.

3. Choisissez le contact T1A0B0.

4. Cliquez sur OK.

Dans la boîte de dialogue Utilitaires de palpeur, suivre la procédure ci-dessous. Cette procédure vous permet de choisir le palpeur, des extensions et les angles de contact du palpeur à utiliser. La zone Description de palpeur affiche dans l'ordre alphabétique les options de palpeur disponibles.

1. Dans la zone Fichier de palpeur vers le haut de la boîte de dialogue, entrez un nom pour le palpeur.

2. Dans la zone Description du palpeur, sélectionnez l'affirmation : Aucun palpeur défini.

3. Dans la liste Description du palpeur, sélectionnez le positionneur de palpeur souhaité et appuyez sur Entrée.

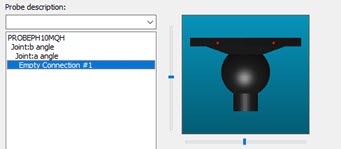

4. Sélectionnez la ligne Raccord vide n°1 et continuez pour sélectionner les pièces du palpeur nécessaires jusqu'à ce que le palpeur soit complet.

Ligne raccord vide n°1

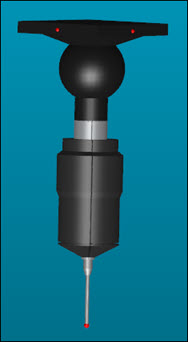

5. Le palpeur fini doit avoir les deux contacts de palpeurs calibrés mentionnés au début de cette rubrique.

6. Une fois terminé, cliquez sur le bouton OK pour enregistrer votre palpeur et fermer la boîte de dialogue Utilitaires de palpeur. PC-DMIS insère une commande LOADPROBE dans la fenêtre de modification qui désigne ce palpeur.

7. Dans la zone de barre d'outils, allez à celle Réglages et observez la liste Contacts de palpeur. Le contact de palpeur défini y apparaît.

Vous pouvez aussi cliquer sur l'icône Assistant de palpage () dans la barre d'outils Assistants pour accéder à l'assistant de palpage et définir ainsi votre palpeur. L'assistant de palpage vous aide à définir votre palpeur à l'aide d'une interface simplifiée.
