Le modèle CAO est fourni avec cette version de PC-DMIS. Par ailleurs, le tutoriel suppose que vous disposez de ce qui suit :

• Un montage de plaque de base

• Un montage cylindrique en forme de piquet pouvant se connecter au bloc de test Hexagon

Vous pouvez placer la pièce directement sur la table et ignorer le montage si vous le souhaitez. Toutefois, votre palpeur risque de ne pas avoir assez de marge pour mesurer les éléments sur les faces latérales.

Connecter le montage et la pièce

Si vous n'avez pas cette pièce, vous pouvez en utiliser une semblable qui comporte plusieurs cercles et un cône que vous pouvez mesurer.

1. Connectez un montage de cylindre dans un montage de plaque de base filetée ou dans la propre table de la MMT.

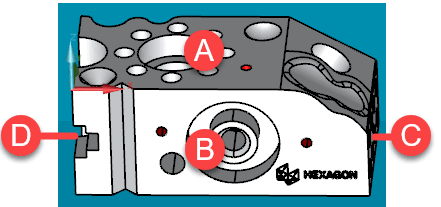

2. Connectez le bloc de test Hexagon en haut du montage de cylindre fileté.

3. Orientez le bloc de test vers la table de la MMT pour que le palpeur puisse accéder facilement aux faces supérieure et avant.

Pour les utilisateurs hors ligne

1. Connectez un montage de cylindre dans un montage de plaque de base filetée ou dans la propre table de la MMT.

2. Connectez le bloc de test Hexagon en haut du montage de cylindre fileté.

3. Orientez le bloc de test vers la table de la MMT pour que le palpeur puisse accéder facilement aux faces supérieure et avant.

Connecter le palpeur

Attachez un corps de palpeur avec des extensions, et un contact en rubis pour un palpeur tactile, au bras vertical de la MMT. Notez les composants matériels utilisé pour pouvoir définir plus tard le palpeur dans PC-DMIS.

• Si votre MMT n'est PAS allumée, continuez avec la rubrique « Démarrer et positionner à l'origine de la MMT ».

• Si votre MMT est déjà allumé et que vous avez démarré PC-DMIS, passez à « Créer une routine de mesure ».
