Si vous utilisez PC-DMIS en mode hors ligne, l'option de menu Insérer | Définition matérielle | Machine affiche la boîte de dialogue Charger machine virtuelle.

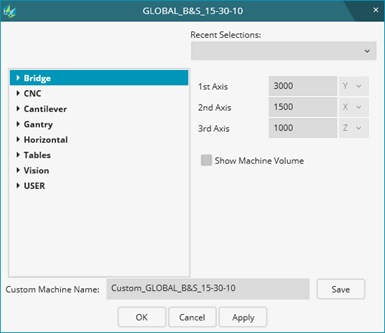

Boîte de dialogue Charger machine virtuelle
Cette boîte de dialogue permet de sélectionner ou de créer une machine de mesure ou une table virtuelle qui peut être affichée et animée dans la fenêtre d'affichage graphique avec le palpeur et le modèle de pièce.
Exemple de machine virtuelle
Si vous importez un modèle de pièce et un modèle de machine dans la fenêtre d'affichage graphique et que vous n'avez pas de rotations ou de décalages manuels importants de la machine, PC-DMIS positionne automatiquement le modèle de pièce sur la table du modèle de machine.
Si vous avez des rotations et des décalages x,y,z manuels dans l'onglet Pièce/MMT de la boîte de dialogue Options de configuration, vous devez cliquer sur le bouton Position automatique pour positionner le modèle de pièce sur la table de la machine. Pour plus d'informations sur le bouton Position automatique, voir la rubrique « Zone Configuration pièce » au chapitre « Définition des préférences : Introduction ».
Vous pouvez ne pas afficher une machine virtuelle complète, mais seulement une table virtuelle (ou plateau de base MMT). Pour ce faire, choisissez une option dans la catégorie Tables de la liste de machines.
Exemple de table virtuelle
La table virtuelle est issue d'une liste de tables définie dans le fichier tablesonly.dat. Vous pouvez modifier le fichier .dat pour qu'il contienne uniquement les tables correspondant à vos besoins.
Rubriques associées :
À propos de la boîte de dialogue Charger machine virtuelle
Sélection ou création d'une nouvelle machine animée pour affichage
Affichage de machines animées existantes dans la fenêtre d'affichage graphique
Suppression de la machine animée de la fenêtre d'affichage graphique
Suppression définitive d'une machine animée
