L'icône GridControlObject insère une grille personnalisable de colonnes et de lignes dans votre modèle de rapport ou d'étiquette.
Objet de contrôle de grille venant d'être inséré
L'objet unique est bien plus qu'un simple tableau. En fait, vous pouvez programmer les cellules, lignes ou colonnes individuelles à l'aide du langage d'expression de génération de rapport, afin que PC-DMIS extraie et affiche des informations spécifiques pour votre routine de mesure.
Comme pour d'autres objets, vous pouvez facilement redimensionner et déplacer cet objet à un nouvel emplacement. Lorsque vous le redimensionnez, assurez-vous que PC-DMIS dimensionne de façon dynamique les colonnes et les lignes pour accueillir l'objet dans sa nouvelle taille.
Accès à l'éditeur de GridControlObject
Après avoir inséré un objet GridControlObject, sélectionnez-le, double-cliquez dans une cellule et cliquez avec le bouton droit pour afficher une boîte de dialogue à onglets. Celle-ci vous offre de puissantes fonctions de formatage et d'édition pour adapter chaque cellule de la grille à vos spécifications.

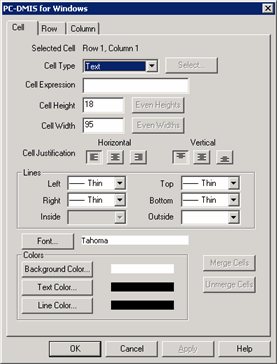

Onglet cellule de l'éditeur de GridControlObject
Voir les rubriques suivantes pour en savoir plus sur l'utilisation de l'éditeur :
Éditeur de GridControlObject - Onglet Cellule
Éditeur de GridControlObject - Onglet Ligne
Éditeur de GridControlObject - Onglet Colonne
Propriétés
NumColumns
Détermine le nombre de colonnes dans la grille.
NumRows
Détermine le nombre de lignes dans la grille.
TableFormat
Indique un nom de disposition de grille à utiliser. Si cette propriété correspond au nom de disposition de grille dans l'éditeur de l'arborescence de règles, vous pouvez employer la commande TABLE/FORMAT de la fenêtre de modification pour contrôler directement l'ordre des lignes et des colonnes, ainsi que la visibilité pour votre modèle d'étiquette.
Transparent
Détermine si l'arrière-plan de la grille est transparent. S'il est défini à Oui, la couleur blanche d'arrière-plan habituelle devient transparente ; les autres objets derrière celui-ci deviennent alors visibles à travers la grille.
L'augmentation de la valeur de la propriété NumRows ajoute des lignes en bas de celles disponibles. Sa réduction supprime à l'inverse des lignes en partant de celle la plus en bas. De la même façon, l'augmentation de la valeur de la propriété NumColumns ajoute des colonnes à gauche des lignes disponibles. La réduction du nombre de colonnes supprime des colonnes en partant de celle la plus à droite.
