Boîte à outils palpeur laser : onglet Paramètre CWS

Boîte à outils palpeur laser - onglet Paramètre CWS

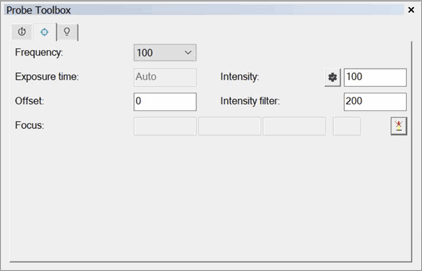

L'onglet Paramètre CWS dans la boîte à outils palpeur (Afficher | Autres fenêtres | Boîte à outils palpeur) est disponible quand le système a été configuré correctement :

• Vous devez configurer le système CWS comme système laser actif. L'opération est généralement faite en local en usine lors de la procédure de démarrage ou par un ingénieur.

• Une fois le système configuré, vous devez définir un palpeur avec les bonnes propriétés. Vous pouvez construire le palpeur dans la boîte de dialogue Utilitaires de palpeur. Vous devez prendre la sélection OPTIV_FIXED et une lentille incluant CWS. Vous devez définir ceci dans le fichier USRPROBE.DAT s'il n'est pas fourni par l'usine.

+ TOLÉRANCE

Définit la valeur de tolérance supérieure pour la mesure.

TOLÉRANCE -

Définit la valeur de tolérance inférieure pour la mesure.

L'onglet Paramètre CWS inclut uniquement les options Tolérance + et Tolérance - si votre CWS est sur un contrôleur intégré.

Fréquence (taux de mesure)

Le taux de mesure définit le nombre de valeurs mesurées que le capteur optique enregistre par unité de temps. Par exemple, quand le taux de mesure est défini à 2000 Hz, 2000 valeurs de mesure sont prises par seconde. L'indicateur d'intensité à l'écran peut aider à sélectionner le réglage correct.

Plage de réglages

Vous devez essayer de prendre des mesures au taux de mesure le plus élevé possible, afin d'obtenir le plus de valeurs de mesures dans le moins de temps possible. Dans le cas de surfaces dont la réflectivité est faible, il peut être nécessaire de réduire le taux de mesure. Dans ce cas, la ligne CCD plus longue du capteur optique est éclairée et vous pouvez prendre des mesures même si l'intensité reflétée est très faible.

Une modulation excessive de la ligne CCD sur des surfaces très réflectives à des taux de mesure faibles peut entraîner des erreurs de mesure. Si l'indicateur d'intensité sur le contrôleur CWS affiche ,,Int: 999" clignotant ou que la fenêtre de résultats de palpage présente une valeur d'intensité en rouge à ou près de 100 %, une modulation excessive a lieu.

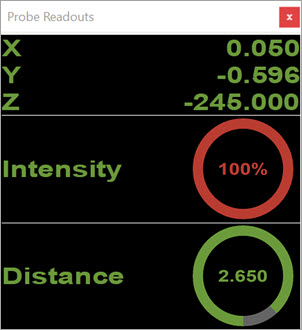

Fenêtre de résultats de palpage montrant la surmodulation

Dans ce cas, sélectionnez le taux de mesure le plus élevé suivant. Si le taux de mesure maximum (2000 Hz sur CHRocodileS, 1000Hz sur CHR150E) est déjà défini, vous pouvez réduire l'intensité reflétée de l'une de ces deux façons :

• Positionnez la tête du capteur au seuil supérieur ou inférieur de la plage de mesures.

• Lancez la fonction autoadaptfunction (avec le paramètre Intensité auto défini à ON). L'intensité de la lampe est ainsi adaptée de façon continue en fonction de la réflection de la pièce. Aucune référence sombre n'est utilisée. Cette méthode est prise en charge par PC-DMIS.

Temps d'exposition (valeur de luminosité)

Vous pouvez choisir ici le temps d'exposition (valeur de luminosité) si le paramètre Intensité auto est défini à ON.

La luminosité de la lampe est modulée de façon à ce qu'un pourcentage défini de l'amplitude de modulation soit atteint. La valeur peut être comprise entre 0 et 75 %. Pour la plupart des applications, la valeur de luminosité recommandée est comprise entre 20 et 40 %.

Intensité auto

Cette valeur définit la durée relative d'impulsion de la LED et la luminosité de la source lumineuse.

Si vous mesurez une surface très réflective et que le taux de mesure le plus élevé entraîne une modulation excessive, il est logique de réduire le temps d'exposition.

La meilleure façon de mesurer une surface peu réflective avec un taux de mesure élevé consiste à prendre une durée d'impulsion supérieure.

Intensité auto : OFF

Désactivez le bouton Intensité auto () pour utiliser l'intensité actuelle de la LED.

Intensité : ON

Quand Intensité auto est défini à ON, l'ajustement indépendant du temps de flash pour la LED lors d'une exposition permet la réception automatique des meilleurs réglages d'intensité dans le cas de mesures sur des surfaces variables. Vous bénéficiez dans ce cas d'un rapport signal/bruit optimal.

Le système module la luminosité de la lampe de façon à ce qu'un pourcentage défini de l'amplitude de modulation soit atteint. La valeur peut être comprise entre 0 et 75 %. Pour la plupart des applications, la valeur de luminosité recommandée est comprise entre 20 et 40 %.

Décal.

Il s'agit de la distance de décalage que la machine parcourt dans le sens de la mesure, en plus de la position de la mesure.

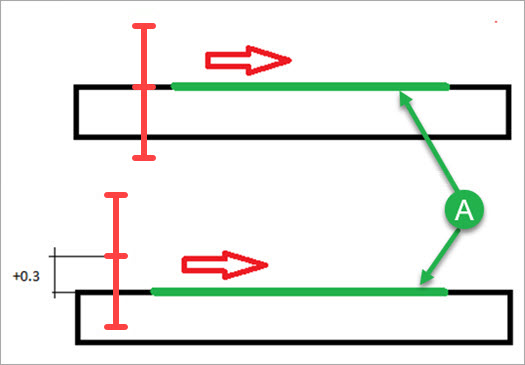

Exemple de scanning linéaire avant et après l'application du décalage

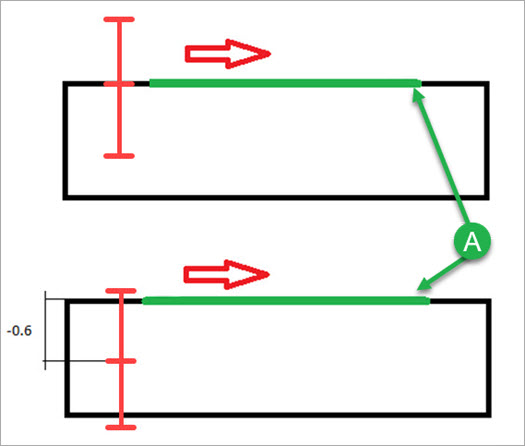

Exemple de scanning d'épaisseur avant et après l'application du décalage

Filtre d'intensité

Cette valeur définit le seuil entre le bruit et le signal de mesure. Le logiciel reconnaît que les pics qui tombent en dessous de ce seuil ne sont pas valides et apparaissent à l'écran en tant que valeur de mesure « 0 ».

Pour une mesure valide, l'intensité doit être comprise entre 0 et 999 sur CHRocodileS ou 99sur CHR150E ; sinon, vous devez modifier le taux de mesure.

Si vous mesurez la distance à une surface de faible réflectivité, l'intensité de la lumière reflétée peut être trop basse et vous devez réduire le taux de mesure. Pour un taux de mesure inférieur à 1 kHz,la valeur de seuil doit être de 40 sur CHRocodileS ou de 25 sur CHR150E. Ceci permet d'éviter des valeurs de mesures d'intensité insuffisante qui ne dépassent que légèrement le bruit, d'où une mesure faussée.

Avec un taux de mesure d'au moins 1 kHzand (uniquement pour CHRocodileS), un seuil de 15 est idéal pour exploiter pleinement la dynamique du dispositif.

Focus

Cette section compte quatre zones pour X, Y, Z et Qualité du signal. Cliquez sur le bouton Focus auto sur la droite pour effectuer un focus ou une mesure de surface et afficher les valeurs X, Y, Z et Qualité du signal.

Pour plus de détails, voir « Paramètres CWS » dans la documentation PC-DMIS Vision.
