Opérateur de maillage EXPORT

Exportation de données de maillage

Pour exporter des données de maillage avec l'opérateur de maillage EXPORT :

  1. Dans la barre d'outils Maillage (Afficher | Barres d'outils | Maillage), cliquez sur le bouton Opérateur de maillage pour accéder à la boîte de dialogue Opérateur de maillage.

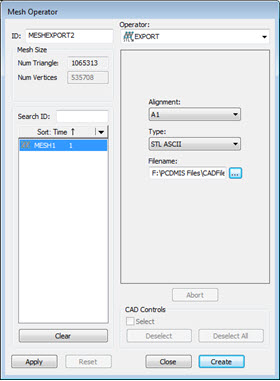

Boîte de dialogue Opérateur de maillage - Opérateur Export

  1. Dans la liste Opérateur, sélectionnez EXPORT.

  2. Dans la zone Liste d'éléments, sélectionnez le maillage.

  3. Sélectionnez les options à utiliser. L'opérateur de maillage EXPORT utilise ces options :

Alignement : cette option indique le type d'alignement à inclure lors de l'exportation des données.

Type : cette liste fournit les options pour déterminer le type de fichier pour l'opérateur EXPORT. Les options de type de fichier pour l'opérateur EXPORT sont STL ASCII et STL Bin afin d'exporter l'objet de données de maillage.

Si vous avez des coupes transversales de maillage définies, la liste contient une troisième option appelée IGES. Vous pouvez aussi cliquer sur le bouton Exporter la section de maillage au format IGES dans la barre d'outils Maillage (Afficher | Barres d'outils | Maillage) pour réaliser cette opération. Pour des détails sur l'opérateur de coupe transversale de maillage, voir « Opérateur de maillage COUPE TRANSVERSALE » dans cette documentation.

Nom de fichier : indique le nom du fichier d'exportation. Entrez le chemin et le nom du fichier ou utilisez le bouton Parcourir pour y accéder.

  1. Cliquez sur Créer pour que PC-DMIS insère la commande EXPORT dans la fenêtre de modification. La commande est MESH/OPER,EXPORT. Les données de maillage sont exportées à l'emplacement défini dans la zone Nom de fichier.

Par exemple :

MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\PCDMIS FILES\STL\TEST1_STL.STL,

REF,MESH1,,

Exportation de données de coupe transversale de maillage au format IGES

Pour exporter des données de coupe transversale de maillage au format IGES :

  1. Dans la barre d'outils Maillage (Afficher | Barres d'outils | Maillage), cliquez sur le bouton Opérateur de maillage ou sélectionnez l'option dans le menu (Insérer | Maillage | Opérateur) pour ouvrir la boîte de dialogue Opérateur de maillage.

  2. Dans la liste Opérateur, sélectionnez l'opérateur Mesh Export.

  3. Dans la liste Type, choisissez l'option IGES. Le logiciel affiche toutes les coupes transversales de maillage dans la zone Liste d'éléments.

  4. Sélectionnez les coupes transversales que vous voulez exporter dans la zone Liste d'éléments.

  5. Cliquez sur Appliquer puis sur Créer pour terminer l'exportation de coupes transversales de maillage au format IGES.

  6. Cliquez sur Fermer pour revenir à l'écran PC-DMIS principal.
