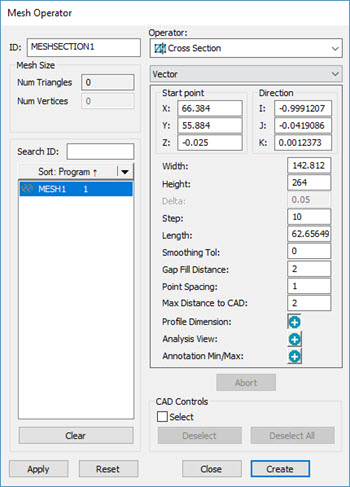

Boîte de dialogue Opérateur de maillage - Opérateur de coupe transversale
L'opération COUPE TRANSVERSALE de maillage génère un sous-ensemble de polylignes déterminées par l'intersection d'un ensemble de plans parallèles avec le nuage de points ou le maillage. Le logiciel définit l'ensemble de plans par le point de départ, le vecteur de direction, la distance entre les plans et la longueur. Le logiciel détermine le nombre de plans par la distance Pas divisée par la longueur plus un.
Vous pouvez évaluer l'opérateur COUPE TRANSVERSALE de maillage par la dimension de profil.
Pour appliquer l'opérateur COUPE TRANSVERSALE à un maillage :
Dans la barre d'outils Maillage (Afficher | Barres d'outils | Maillage), cliquez sur le bouton Coupe transversale d'un maillage (
) afin d'ouvrir la boîte de dialogue Opérateur de maillage. Vous pouvez aussi cliquer sur l'option de menu Insérer | Maillage | Opérateur.
Dans la boîte de dialogue Opérateur de maillage, sélectionnez Coupe transversale dans la liste Opérateur.
Dans la barre d'outils Maillage, cliquez sur le bouton Diaporama de coupe transversale 2D (
) afin d'afficher des coupes transversales dans une vue 2D. Pour des détails, voir la section « Diaporama de coupe transversale » dans la rubrique « Afficher et masquer les polylignes de coupe transversale ».
La liste déroulante sous la liste Opérateur contient ces options : Vecteur, Axe, Courbe et 2 points. Pour des détails sur le fonctionnement de l'option Courbe, voir la rubrique « Création d'une coupe transversale le long d'une courbe ». Pour des détails sur l'option 2 points, voir la rubrique « Création d'une coupe transversale entre 2 points ».
L'opérateur COUPE TRANSVERSALE de maillage utilise les options suivantes :
Point de départ : cette option indique les coordonnées d'un point appartenant au premier plan traversant le maillage.
Le logiciel montre le point de départ sous forme de boule bleue dans la fenêtre d'affichage graphique. Vous pouvez utiliser cette boule comme poignée pour glisser vers un nouvel emplacement. Vous pouvez définir le point de départ par le premier clic dans la fenêtre d'affichage graphique. Dans la commande de la fenêtre de modification, la valeur du point de départ est conservée dans le paramètre START PT.
Direction (s'applique seulement aux options Vecteur et 2 points) : cette valeur indique la direction du vecteur perpendiculaire. Vous définissez la direction par le second clic dans la fenêtre d'affichage graphique. Dans la commande de la fenêtre de modification, la valeur Direction est conservée dans le paramètre NORMAL.
Axe (s'applique seulement à l'option Axe) : utilisez cette option pour créer une coupe transversale le long de l'axe X, Y ou Z. Sélectionnez l'axe souhaité (X par défaut) dans la boîte de dialogue, définissez un point de départ dans la fenêtre d'affichage graphique et définissez un point de fin. Le plan de coupe traverse la pièce à une valeur donnée sur la longueur de la coupe transversale.
Largeur : cette valeur indique la largeur de la section concernée. Si la valeur est 0, le système la calcule comme valeur de la zone de délimitation de la CAO.
Hauteur : cette valeur indique la hauteur de la section concernée. Si la valeur est 0, le système la calcule comme valeur de la zone de délimitation de la CAO.
Écart : le logiciel n'utilise pas cette valeur pour les coupes transversales de maillage.
Pas : cette valeur indique la distance séparant les plans. Dans la commande de la fenêtre de modification, la valeur de pas est conservée dans le paramètre INCREMENT.
Si la valeur Pas est supérieure à la valeur Longueur, une seule coupe transversale est effectuée au point de départ.
Longueur : cette valeur indique la distance maximum entre le premier plan et le dernier. Le logiciel affiche la valeur de longueur dans le paramètre Longueur de la boîte de dialogue. PC-DMS l'affiche sous forme de ligne violette dans la fenêtre d'affichage graphique.
Tol de lissage : vous pouvez utiliser la tolérance de lissage pour éliminer les petites étapes dans la coupe transversale et créer une polyligne mesurée plus lisse. Ce réglage filtre les points dans la valeur de tolérance de lissage et adapte une polyligne aux données à l'aide de la valeur Espacement points. Une valeur 0 (zéro) désactive le lissage. Il s'agit de la valeur par défaut.
Vous pouvez également définir la valeur Espacement points avec l'entrée CrossSectionCopCadCrossSectionStep. Pour des détails sur cette entrée , voir la rubrique « CrossSectionCopCadCrossSectionStep » de la documentation de l'éditeur de réglages PC-DMIS.
Vous devez définir la valeur Tol de lissage afin que la coupe transversale mesurée ne dévie pas beaucoup des données réelles. Sauf dans des situations extrêmes (par exemple, un modèle CAO immense et/ou une densité très faible de points), vous devez définir ce paramètre entre quelques dixièmes de mm (maximum) et quelques centième de mm (minimum).
Distance remplissage écart : cette valeur définit la distance d'écart maximum le long des polylignes mesurées jaunes d'une coupe transversale. Si des écarts inférieurs ou équivalant à cette valeur apparaissent, PC-DMIS les remplit avec des points calculés. Cette valeur peut aussi être définie dans l'éditeur de réglages PC-DMIS. Pour des détails, voir la rubrique « CrossSectionMaximumEmptyLength » de la documentation de l'éditeur de réglages PC-DMIS.
Espacement points : utilisez uniquement cette entrée quand l'entrée de registre CrossSectionCopCadCrossSectionDrivenByCad est définie à 1 (True). Cette valeur permet le long des polylignes CAO de rechercher le point de maillage le mieux interpolé. Pour une plus grande précision, ou si le modèle CAO est très petit, cette valeur peut être inférieure.
Cette valeur peut aussi être définie dans l'éditeur de réglages PC-DMIS. Pour des détails, voir la rubrique « CrossSectionCopCadCrossSectionStep » de la documentation de l'éditeur de réglages PC-DMIS.
Distance max à la CAO : la valeur définit la distance maximum des données du maillage par rapport au modèle CAO nominal. La valeur par défaut est de 2 mm. Si l'objet de données de maillage s'écarte plus que la valeur Distance max à CAO du modèle CAO, le logiciel peut ne pas calculer la coupe transversale mesurée jaune. Vous pouvez adapter cette valeur pour prendre en compte de plus grands écarts des données de maillage par rapport au modèle CAO.
Dimension de profil : cliquez sur le bouton Ajouter
pour créer une dimension de profil pour chaque coupe transversale. Pour des détails sur la dimension de profil, voir « Cotation de profil - Droite ou Surface » au chapitre « Utilisation de dimensions existantes » de l'aide PC-DMIS Core.
Vue Analyse : cliquez sur le bouton Ajouter pour créer la commande ANALYSISVIEW dans la fenêtre de modification. Pour des détails sur la commande ANALYSISVIEW, voir « Créer une commande de vue d'analyse » au chapitre « Insertion de commandes de rapport » de la documentation PC-DMIS Core.
Annotation min/max : cliquez sur le bouton Ajouter pour créer les valeurs minimum et maximum sous la forme d'étiquettes d'annotation pour la coupe transversale active.
PC-DMIS calcule les points minimum et maximum chaque fois que vous exécutez la routine de mesure.
Contrôles CAO : cochez la case Sélectionner pour sélectionner des surfaces CAO dans la fenêtre d'affichage graphique. PC-DMIS filtre toutes les coupes transversales ne passant pas par les surfaces sélectionnées quand vous cliquez sur Créer.
Par exemple, si vous avez sélectionné la surface A après la définition des points de début et de fin, PC-DMIS ne génère que les coupes transversales en B et C :

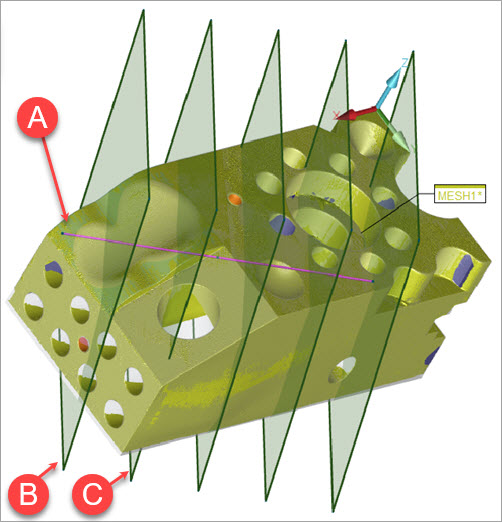

Exemple d'une surface sélectionnée (A) limitant les coupes transversales à (B) et (C)
Les surfaces sélectionnées n'affectent pas ce que vous voyez quand vous cliquez sur le bouton Afficher.
Quand les plans de coupe sont visibles dans la fenêtre d'affiche graphique, vous pouvez les manipuler comme ceci :
Pour redimensionner les plans de coupe en hauteur et en largeur, faites glisser une poignée d'arête du plan à une nouvelle position.
Pour faire pivoter l'ensemble des plans autour de leur axe, faites glisser une poignée de coin du plan à une nouvelle position.
Pour redéfinir la définition START ou END de la ligne violette, faites glisser la première ou la dernière poignée de point bleue de la ligne violette de longueur vers une nouvelle position. Pendant le changement de la direction, les valeurs de la boîte de dialogue et le nombre de plans dans la fenêtre d'affichage graphique sont mis à jour. En mode axe, la direction des plans ne change pas.
Pour déplacer l'ensemble de plans, faites glisser la poignée de point bleue du milieu de la ligne violette de longueur.
Quand une coupe transversale est créée ou modifiée, les plans de coupe apparaissent dans une vue transparente, comme illustré ci-dessus.
Cliquez sur Créer pour :
insérer une commande MESH/OPER,CROSS SECTION pour chaque plan dans la fenêtre de modification.
Par exemple :
MESHSECTION3=MESH/OPER,Cross Section,TOLERANCE=0.05,WIDTH=117.715,HEIGHT=227.086,
START PT = -6.439,60.097,6.276,NORMAL = 0.9684394,-0.2221293,-0.1130655,SIZE=76
REF,MESH1,,
Les polylignes noires représentent la CAO nominale, celles jaunes la polyligne mesurée.
Insérez une étiquette pour chaque plan dans la fenêtre d'affichage graphique comme montré ci-dessous :
Coupes transversales finies montrant cinq plans
Définition de la coupe en saisissant des valeurs
Utilisez la boîte de dialogue Opérateur de maillage pour entrer l'une de ces valeurs :
START PT : cette valeur indique le point de départ de la coupe transversale dans les zones Point de départ X, Y et Z.
NORMAL : indique le vecteur de la coupe transversale dans les zones Direction I, J et K.
WIDTH : indique la valeur de la propriété de largeur de la coupe transversale dans la zone Largeur.
HEIGHT : indique la valeur de la propriété de hauteur de la coupe transversale dans la zone Hauteur.
TOLERANCE : indique la valeur employée par PC-DMIS pour déterminer la distance maximum depuis le plan pour un point afin qu'il puisse le considérer comme appartenant à la coupe transversale dans la zone Écart.
INCREMENT : indique la valeur entre les plans de coupe dans la zone Pas.
LENGTH : indique la valeur entre le premier et le dernier plan de coupe dans la zone Longueur.
SMOOTHING TOLERANCE : indique la valeur de tolérance pour préciser les points associés à la coupe transversale générée dans la zone Tol de lissage.
Définition de la coupe à l'aide de la fenêtre d'affichage graphique
Pour définir des paramètres de la coupe transversale, cliquez sur le modèle CAO dans la fenêtre d'affichage graphique et sélectionnez le point de départ. Une ligne rose apparaît. Cliquez sur un second point dans le modèle CAO pour déterminer le vecteur de direction et la longueur.
Création d'une dimension de profil dans la fenêtre d'affichage graphique
Quand vous double-cliquez sur un intitulé de coupe transversale, PC-DMIS crée une dimension de profil et évalue la coupe transversale sélectionnée.
Exportation de coupes transversales de maillage au format IGES
Une fois que vous avez créé des coupes transversales de maillage, vous pouvez les exporter au format IGES depuis la boîte de dialogue Opérateur de maillage.
Pour des détails sur l'opérateur d'exportation de maillage, voir « Opérateur de maillage EXPORT » dans cette documentation.
