Si vous choisissez EXPORT COPOPER avec une coupe transversale à l'aide du type IGES, PC-DMIS exporte les coupes transversales sélectionnées comme courbe B-spline avec le type IGES 126.

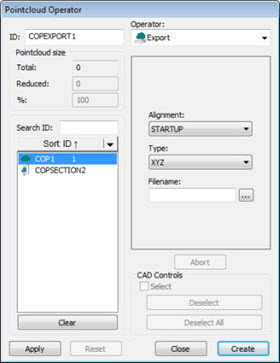

Boîte de dialogue Opérateur Nuage de points - Opérateur d'exportation de nuage de points
L'opération d'exportation de nuage de points exporte vers un fichier externe les données dans une commande COP ou d'opérateur au format indiqué. La boîte de dialogue de cette opération est semblable à celle pour l'opérateur Importation de nuage de points.
Pour appliquer l'opération Exportation de nuage de points à un nuage de points, dans la barre d'outils Nuage de points, cliquez sur XYZ (
), IGS (
) ou PSL (
). Vous pouvez aussi sélectionner l'option de menu Fichier | Exporter | Nuage de points. Le logiciel ouvre la boîte de dialogue Exporter données nuage de points.

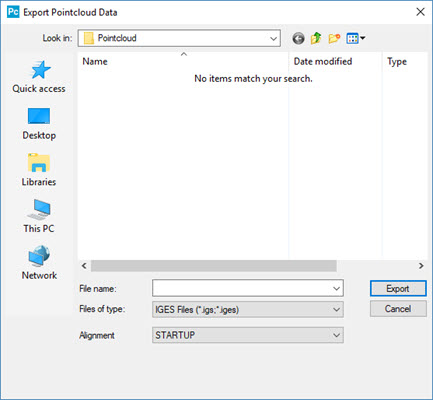

Boîte de dialogue Exporter données nuage de points
L'opérateur de nuage de point EXPORT utilise ces options :
Nom de fichier - Cette option indique le nom du fichier d'exportation.
Type de fichier - Cette option indique le format de données de l'opération d'exportation. Il peut s'agir de XYZ, IGES ou PSL (Polyworks).
Pour exporter des types de fichier XYZ, vous pouvez définir le caractère séparateur à utiliser. Pour des détails, voir « ExportXYZSeparator » dans la section « PointcloudOperator » de la documentation de l'éditeur de réglages PC-DMIS.
Alignement : cette option indique le type d'alignement à inclure quand vous exportez les données.
Cliquez sur Créer pour insérer une commande COP/OPER,EXPORT dans la fenêtre de modification.
Par exemple :
COPEXPORT1=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=1623201
REF,COP1,,
Indiquez le type de format de données dans la commande FORMAT et le nom et le chemin du fichier de sortie dans la commande FILENAME, puis faites référence à la commande COP contenant les données. Si vous avez appliqué un filtre à la commande COP, vous devez faire référence à la commande COPFILTER pour l'exportation au lieu de la commande COP d'origine.
Par exemple, REF, COPFILTER1 au lieu de REF, COP1,. De cette façon, le fichier exporté reflète l'ensemble de filtres.
COPEXPORT2=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/Dataout.IGS,SIZE=0
REF,COPFILTER1,,
Il est aussi possible de sélectionner plus d'une commande dans la liste qui les contient pour les exporter en une seule opération :
Boîte de dialogue Opérateur de nuage de points avec plusieurs commandes sélectionnées
Dans ce cas, PC-DMIS insère la commande dans la fenêtre de modification.
Par exemple :
COPEXPORT1=COP/OPER,EXPORT,FORMAT=XYZ,FILENAME=D:/Dataout.XYZ,SIZE=1246
REF,COPSECTION1,COPSECTION2,COPSECTION3,COPSECTION4,,
