Boîte de dialogue Opérateur Nuage de points - Opérateur d'importation de nuage de points
L'opération Importation de nuage de points importe des données depuis un fichier externe dans une commande COP au format indiqué. La boîte de dialogue pour cette opération est semblable à celle pour l'opération Exportation de nuage de points.
Pour appliquer l'opération Importation de nuage de points à un nuage de points, dans la barre d'outils Nuage de points, cliquez sur XYZ (
), PSL (
), STL (
) ou NSD (
). Vous pouvez également sélectionner une option dans le menu Fichier | Importer | Nuage de points. Le logiciel ouvre la boîte de dialogue Importer données nuage de points.

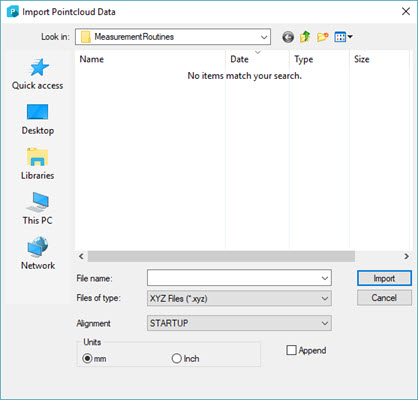

Boîte de dialogue Importer données nuage de points
Naviguez au fichier de données de nuage de points et cliquez sur Importer.
Dans la fenêtre de modification, sélectionnez le nuage de points auquel ajouter les nouvelles données.
Cliquez sur Importer dans le menu ou la barre d'outils comme décrit ci-dessus.
Si vous voulez ajouter les nouvelles données de NDP à d'autres existantes, dans la boîte de dialogue Importer données nuage de points, cochez la case Ajouter.
Cliquez sur Importer.

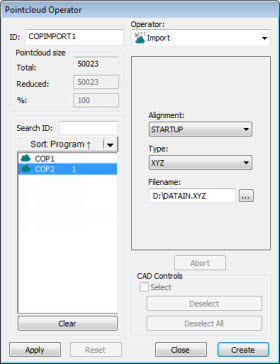

L'opérateur de nuage de point IMPORT utilise ces options :
Alignement - Cette option indique le type d'alignement à inclure lors de l'importation.
Type - Cette option indique le type de format depuis lequel les données sont importées. PC-DMIS prend en charge les types de fichier XYZ, PSL (Polyworks), STL et NSD (3DReshaper).
Nom de fichier - Cette option indique le nom du fichier d'importation.
Unités - Utilisez cette option pour sélectionner les unités des données COP importées.
Ajouter - Cochez cette case pour ajouter les données importées dans le NDP existant. Si vous ne sélectionnez pas cette option, PC-DMIS vide le premier nuage de points qu'il trouve après la position du curseur dans la fenêtre de modification et le remplace par les données de nuage de points importées.
Cliquez sur Créer pour insérer une commande COP/OPER,IMPORT dans la fenêtre de modification.
Par exemple :
COPIMPORT1=COP/OPER,IMPORT,FORMAT=XYZ, FILENAME=D:/DATAIN.XYZ,SIZE=0
REF,COP1,
