Vous pouvez définir la représentation graphique d'un nuage de points (NDP) sélectionné. PC-DMIS stocke le réglage quand vous enregistrez la routine de mesure. Pour ce faire, cliquez avec le bouton droit sur un COP dans la fenêtre de modification, ou sur l'intitulé du COP dans la fenêtre d'affichage graphique pour voir le menu Affichage nuage de points :
Le menu Affichage nuage de points pour les données de nuage de points sans valeurs d'intensité

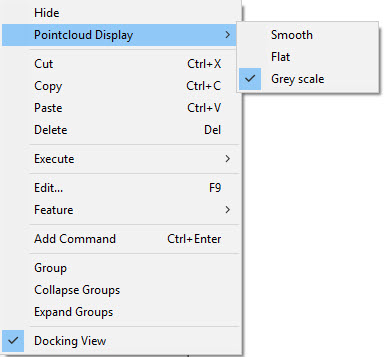

Le menu Affichage nuage de points pour les données de nuage de points avec valeurs d'intensité
Les options pour Affichage nuage de points sont :
Lisse :- Cette option fournit une apparence ombrée avec la couleur de COP définie.

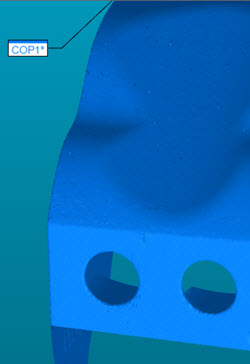

Exemple d'affichage de nuage de points défini à Lisse
Plat - Cette option montre le COP dans une vue graphique non ombrée. Ce choix demande le moins de mémoire graphique.

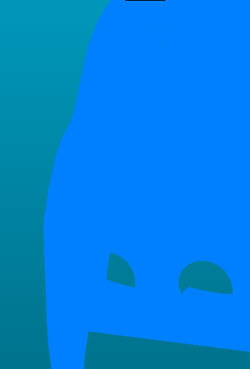

Exemple d'affichage de nuage de points défini à Plat
Deux côtés - Cette option montre une apparence ombrée où le côté scanné de la pièce est la couleur définie et celui non scanné est la couleur de contraste. Si vos données de nuage de points contiennent des valeurs d'intensité, PC-DMIS remplace cette option par celle Échelle de gris.

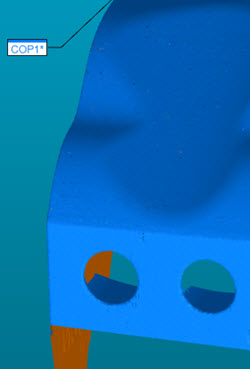

Exemple d'affichage de nuage de points défini à Deux côtés
Échelle de gris - Cette option remplace celle Deux côtés si les données contiennent des valeurs d'intensité (par exemple, les données de nuage de points scannées avec le scanner ATS600). Cette option est également disponible si vous importez un nuage de points contenant des valeurs d'intensité. Quand vous sélectionnez cette option, PC-DMIS colorie dans une échelle de gris l'affichage de nuage de points dans la fenêtre d'affichage graphique.
Exemple d'affichage de nuage de points dans une échelle de gris
Affichage maillage - Cette option permet au logiciel de montrer le nuage de points sous forme d'affichage de maillage.

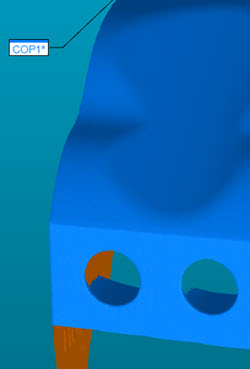

Exemple d'affichage de nuage de points défini à Affichage maillage
L'option Affichage maillage est uniquement disponible si vous disposez d'une licence de maillage et que vous avez scanné le COP avec l'option Affichage maillage (Portable uniquement). Pour des détails, voir « Zone Affichage nuage de points ».
L'option Affichage maillage est un réglage d'affichage uniquement. Les données sous-jacentes correspondent à un nuage de points. Dans ce cas, si vous modifiez ou effectuez une opération sur le nuage de points, l'affichage de maillage est perdu et revient à des points.
