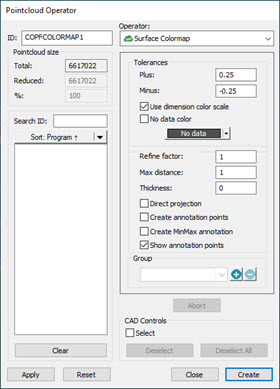

Boîte de dialogue Opérateur de nuage de points- Opérateur de matrice de couleurs de surface
Cette opération applique une ombre de couleur au modèle CAO. PC-DMIS ombre le modèle en fonction des écarts du nuage de points par rapport à la CAO. Le modèle emploie les couleurs de la boîte de dialogue Modifier les couleurs de dimensions (Modifier | Fenêtre d'affichage graphique | Couleurs de dimension) et les limites de tolérance des zones Tolérance supérieure et Tolérance inférieure. Ces deux zones sont exposées ci-dessous :
Afficher/masquer matrices de couleurs
Vous pouvez afficher ou masquer de plusieurs façons des matrices de couleurs dans la fenêtre d'affichage graphique. Si elles sont masquées, PC-DMIS ne les montre pas dans la fenêtre d'affichage graphique quand vous vous déplacez dans la fenêtre de modification.
Le bouton Activer matrices de couleurs a deux états : activé et désactivé. Dans la barre d'outils Éléments graphiques ou dans le menu (Opération | Fenêtre d'affichage graphique | Éléments graphiques | Activer les matrices de couleurs), cliquez sur le bouton Activer les matrices de couleurs (
) pour qu'il soit à l'état activé (
). PC-DMIS montre les matrices de couleurs de façon active dans la fenêtre d'affichage graphique.
Pour masquer les matrices de couleurs dans la fenêtre d'affichage graphique, cliquez à nouveau sur le bouton Activer les matrices de couleurs afin qu'il soit à l'état désactivé (). Vous pouvez aussi sélectionner Aucune dans la liste Matrices de couleurs pour désactiver les matrices de couleurs.
Pour afficher les matrices de couleurs :
Cliquez sur le bouton Activer les matrices de couleurs afin qu'il soit à l'état activé. Quand vous activez ce bouton, PC-DMIS affiche les matrices de couleurs dans la fenêtre d'affichage graphique en fonction de la position du curseur dans la fenêtre de modification.
Sélectionnez une matrice de couleurs dans la liste Matrices de couleurs.
Quand vous appliquez ou exécutez une matrice de couleurs, PC-DMIS passe automatiquement le bouton Activer les matrices de couleurs à l'état activé.
Quand le curseurs se trouve sur une matrice de couleurs de maillage, de point, de surface ou d'épaisseur dans la fenêtre de modification, la matrice de couleurs active apparaît dans la fenêtre d'affichage graphique. PC-DMIS montre aussi l'ID de matrice de couleurs dans la zone combo Matrice de couleurs.
Si votre curseur se trouve au-dessus de toutes les matrices de couleurs dans la fenêtre de modification, PC-DMIS ne montre pas de matrice de couleurs dans la fenêtre d'affichage graphique, et il définit la zone combo Matrice de couleurs à Aucune.
Pour afficher l'échelle de couleurs depuis la barre Couleurs de dimension, sélectionnez Afficher | Autres fenêtres | Couleurs de dimension.
Pour appliquer l'opération MATRICE DE COULEURS DE SURFACE à un nuage de points, dans la barre d'outils Nuage de points (Afficher | Barres d'outils | Nuage d'outils), cliquez sur le bouton Matrice de couleurs de surface de nuage de points (
) ou sélectionnez Insérer | Nuage de points | Matrice de couleurs de surface.

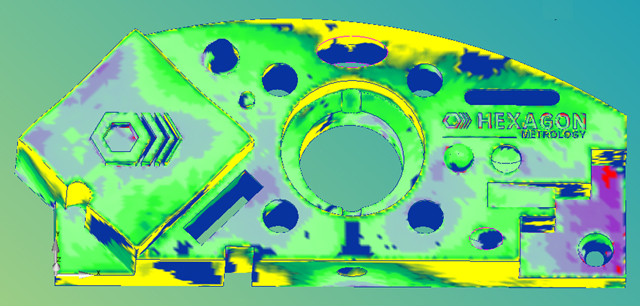

Exemple d'une matrice de couleurs de surface appliquée aux éléments CAO sélectionnés
L'opérateur de matrice de couleurs de surface utilise ces options :
Tolérances - Utilisez cette option pour définir les valeurs de tolérance supérieure (Plus) et inférieure (Moins) :
Case à cocher Utiliser échelle couleurs dimension - Quand vous la cochez, le logiciel définit la barre de couleurs utilisée pour les propriétés de couleurs de la matrice de couleurs de surface par la barre de couleurs de dimension. Pour des détails sur la barre de couleurs de dimension, voir « Utilisation de la fenêtre Couleurs de dimension (barre Couleurs de dimension) » au chapitre « Utilisation d'autres fenêtres, éditeurs et outils » de la documentation PC-DMIS Core.
Modifier barre de couleurs - Quand vous décochez la case Utiliser l'échelle de coul de dimen, PC-DMIS active le bouton Modifier échelle de couleurs. Si vous cliquez dessus, la fonctionnalité pour changer de façon dynamique la couleur, l'échelle et le seuil des propriétés de matrice de couleurs de point et de surface devient disponible dans la boîte de dialogue Éditeur d'échelle de couleurs. Pour des détails, voir la rubrique « Modifier l'échelle de couleurs ».
Case à cocher Aucune donnée de couleur - Quand vous cochez cette case, le logiciel mappe la couleur sélectionnée vers les surfaces sélectionnées où aucune donnée n'est trouvée.
Affiner facteur - Cette option ajuste la précision de la matrice de couleurs de la surface. Si vous modifiez cette valeur, PC-DMIS trace une nouvelle matrice de couleurs. Les données mesurées sous-jacentes ne changent pas. La matrice de couleurs fait une tessellation du modèle CAO avec une superposition de triangles de couleur. Le sommet de chaque triangle est de la couleur correspondant à son écart du nuage de points. Les couleurs sont prises dans l'échelle de couleurs des dimensions présentée ci-dessus. Vous pouvez utiliser une valeur inférieure ou supérieure pour le facteur d'affinement afin de générer une tessellation plus fine ou plus grossière, respectivement. Vous pouvez réduire le facteur afin d'obtenir une CAO ombrée de façon régulière et avec une représentation plus exacte de l'écart. Une valeur d'affinement plus basse donne toutefois plus de triangles, ce qui augmente le temps de calcul et la taille du modèle CAO. Pour comparaison, notez que le nombre de triangles pour un facteur d'affinement de 0,5 (par rapport à un facteur de 1,0) est environ 4 fois plus grand, alors qu'un facteur de 0,1 (comparé à un facteur de 1,0) est environ 100 fois plus grand.

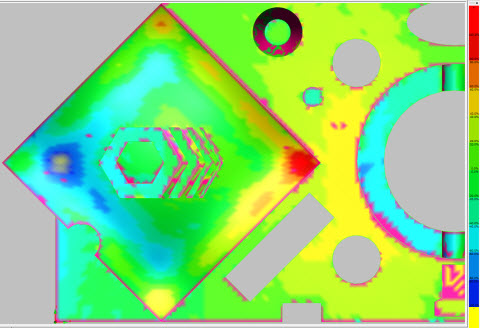

Exemple de matrice de couleurs de nuage de points avec la valeur 1 pour Affiner facteur :

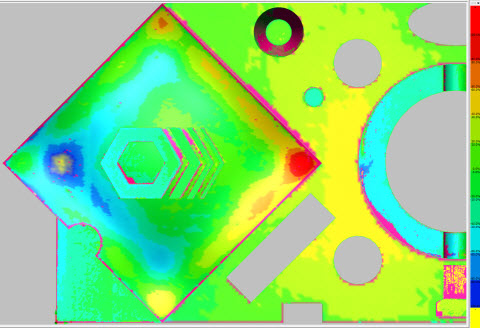

Exemple de matrice de couleurs de nuage de points avec la valeur 0,1 pour Affiner facteur :
Distance max - Le logiciel inclut uniquement des points tombant dans la valeur Distance max de la matrice de couleurs. Si cette valeur est trop basse, vous ne verrez peut-être pas tous les écarts de couleur attendus. Il est conseillé de prendre une valeur un peu plus élevée (10 % par exemple) que l'écart le plus important.
Épaisseur - Cette option ajoute une valeur d'épaisseur aux écarts dans la matrice de couleurs. Ceci est utile pour ajouter une épaisseur de matériau à un modèle de surface CAO.
Projection directe - Quand vous cochez cette case, PC-DMIS projette tous les points du nuage de points sur le modèle CAO tessellé. Avec la méthode standard, où la case Projection directe est décochée, PC-DMIS recherche le point le plus proche à chaque sommet du triangle dans un angle par défaut.
PC-DMIS calcule ensuite les écarts pour chaque triangle tessellé et colorie le modèle CAO en conséquence.
Case à cocher Créer points d'annotation - Les annotations sont une façon d'afficher la déviation d'un emplacement particulier sur une matrice de couleurs de surface par rapport à sa couleur correspondante. Pour créer une annotation :
Cochez la case Créer points d'annotation. La case Sélectionner est alors décochée dans la zone Contrôles CAO et la plupart des options sont désactivées sur la droite de la boîte de dialogue.
Sélectionnez un point sur la surface CAO dans la fenêtre d'affichage graphique. PC-DMIS évalue et crée une étiquette d'annotation dans la même couleur d'arrière-plan que le point d'écart COP avec la valeur d'écart. Vous pouvez déplacer l'étiquette dans la fenêtre d'affichage graphique.
Une fois créées, les étiquettes d'annotations restent au même endroit et ont les mêmes caractéristiques si vous redémarrez la routine de mesure ou PC-DMIS et rechargez la même routine de mesure.
Case à cocher Créer annotations min/max - Si elle est cochée, le logiciel crée les valeurs minimum et maximum et les affiche sous la forme d'étiquettes d'annotations pour la matrice de couleurs de surface active du nuage de points.
PC-DMIS calcule les points minimum et maximum chaque fois que vous exécutez la routine de mesure.
Afficher, masquer et supprimer des étiquettes d'annotations
Pour afficher, masquer ou supprimer une étiquette d'annotation, cliquez avec le bouton droit dessus afin d'ouvrir le menu contextuel, puis sélectionnez l'option appropriée.
Supprimer annotation - Le logiciel supprime l'intitulé d'annotation sélectionné.
Afficher toutes les annotations - Le logiciel affiche tous les intitulés d'annotations.
Masquer toutes les annotations - Le logiciel masque tous les intitulés d'annotations.
Supprimer toutes les annotations - Le logiciel supprime tous les intitulés d'annotations.
Case à cocher Afficher des points d'annotation - Quand vous cochez cette case, le logiciel affiche tous les points d'annotation.
Groupe - Cette option permet de créer, de modifier ou d'identifier des groupes de matrices de couleurs de surface. Pour des détails, voir « Méthode 2 » dans la rubrique « Appliquer une matrice de couleurs à un modèle CAO avec plusieurs tolérances de profil de surface ».
Cliquez sur Abandonner pour annuler les calculs générés après avoir cliqué sur le bouton Appliquer.
Contrôles CAD - Cette option vous permet d'appliquer l'opération aux éléments CAO sélectionnés. Pour des détails, voir la zone de scanning de la rubrique « Contrôles CAO ».
Cliquez sur Créer pour insérer une commande COP/OPER,SURFACE COLORMAP dans la fenêtre de modification.
Par exemple :
COPFCOLMAP2=COP/OPER,SURFACE COLORMAP,PLUS TOLERANCE=0.25,MINUS TOLERANCE=-0.25,THICKNESS=0
REF,COP1,,
Matrices de couleurs dans le rapport
Pour des informations sur la façon dont le logiciel affiche des matrices de couleurs dans le rapport, voir « Matrices de couleurs et objet de rapport CAO » au chapitre « Rapports sur les résultats de mesure » de la documentation PC-DMIS Core.
