Pour mesurer avec MI.Probe, procédez comme suit :
Vérifiez que le contact de palpeur requis est associé et que MI.Probe est allumé. Pour des détails sur l'identification du statut de MI.Probe, voir la zone « Affichage LED de MI.Probe » dans la rubrique « Utilisation de MI.Probe ».
Quand la fenêtre Pilote MoveInspect AICON montre votre palpeur, le système le reconnaît.
Exemple de fenêtre Pilote MoveInspect Aicon
PC-DMIS détecte automatiquement MI.Probe et le diamètre du contact de palpeur. Vous pouvez voir le contact MI.Probe dans la barre d'outils Réglages (Afficher | Barres d'outils) et dans la fenêtre d'affichage graphique.
Si le système MoveInspect ne détecte pas la machine dans un temps imparti, PC-DMIS affiche le message d'erreur de délai « La machine ne répond pas ».
Vous pouvez changer la valeur de délai grâce à l'entrée ConnectionTimeoutInSeconds. Pour des détails, voir « ConnectionTimeoutInSeconds » dans la documentation de l'éditeur de réglages PC-DMIS.
Placez le palpeur à l'emplacement de la mesure.
Prenez un palpage ou exécutez un scanning. Pour des détails sur les mesures avec MI.Probe et les affectations des boutons du palpeur, voir la zone « Affectations des boutons de MI.Probe » dans la rubrique « Utilisation de MI.Probe ».

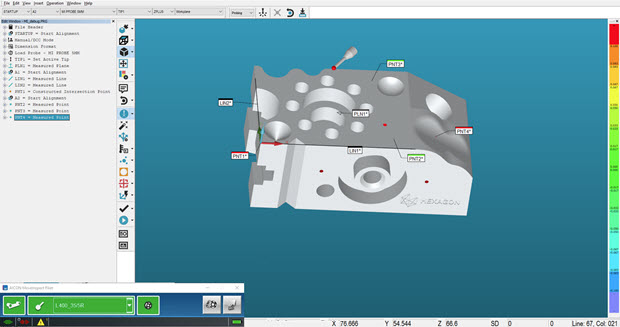

Exemple de mesure MoveInspect terminée
