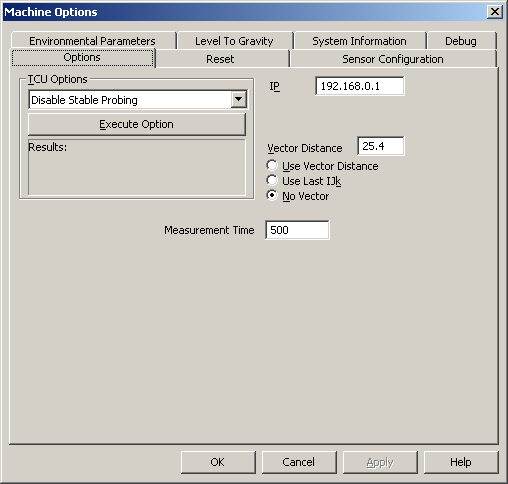

Boîte de dialogue Options de la machine - onglet Options
L'onglet Options permet d'exécuter diverses options TCU (Tracker Control Unit) et de configurer la communication et d'autres paramètres. Des options TCU sont aussi disponibles comme éléments de menu.
Options TCU : cette zone vous permet d'exécuter les options suivantes :
Désactiver le palpage stable - Désactive le palpage stable. Voir l'option de menu Palpage stable ON/OFF dans la rubrique « Menu du pisteur » pour en savoir plus.
Activer le palpage stable - Active le palpage stable. Voir l'option de menu Palpage stable ON/OFF dans la rubrique « Menu du pisteur » pour en savoir plus.
Aller à Birdbath - Voir l'option de menu Aller à BirdBath dans la rubrique « Menu du pisteur » pour en savoir plus.
Initialiser - Voir l'option de menu Initialiser dans la rubrique « Menu du pisteur » pour en savoir plus.
Niveau pour gravité - Voir l'option de menu Initialiser dans la rubrique « Commandes de niveau » pour en savoir plus.
Image en direct - Montre le curseur laser, que vous soyez en train de scanner ou non.
Moteurs désactivés - Voir l'option de menu Libérer moteurs dans la rubrique « Menu du pisteur » pour en savoir plus.
Réinitialiser niveau - Effectue une nouvelle mesure de référence.
TScan - Sélectionnez cette option quand vous utilisez le scanner laser pour le pisteur.
Zéro Pos (6DoF) - Voir l'option de menu Aller à position 6DoF dans la rubrique « Menu du pisteur » pour en savoir plus.
Les options TCU sont plus facilement disponibles dans le menu/la barre d'outils du pisteur.
Adresse IP - Indiquez l'adresse IP de votre contrôleur de pisteur laser (par défaut 192.168.0.1).
Distance de vecteur - Définit la distance dont vous avez besoin pour déplacer le palpeur T/réflecteur de l'emplacement de palpage avant qu'un « palpage tiré » ne soit pris.
Exemple montrant la distance et le déplacement du vecteur
« Palpage tiré » - change le vecteur pour celui de la droite entre l'emplacement où vous avez d'abord appuyé sur le bouton de palpage (à l'emplacement du « palpage normal ») à l'emplacement où vous relâchez le bouton de palpage. Cette droite doit être plus longue que la Distance du vecteur utilisé pour enregistrer avec succès un « palpage tiré ».
« Palpage normal » - un « palpage normal » est pris quand on appuie et relâche le bouton de palpage au même endroit.
Choisissez l'une de ces options de vecteur :
Utiliser distance vecteur - Vous permet de générer le vecteur avec un « palpage tiré ».
Utiliser dernier IJK - Utilise les mêmes valeurs de vecteur IJK du dernier point mesuré.
Aucun vecteur - Génère des données de scanning quand vous maintenez un bouton enfoncé sur le palpeur T.
Temps de mesure - Détermine l'intervalle de temps en millisecondes (ms). Le flux de données de mesures de l'interféromètre est ramené à une moyenne dans cet intervalle pour obtenir une valeur de mesure unique. La valeur 500 signifie 500 mesures en 500 ms.
Le flux de données de mesures de l'interféromètre est ramené à une moyenne dans cet intervalle pour obtenir une valeur de mesure unique. La valeur 500 ms équivaut à 500 mesures en 500 ms ; ceci donne une coordonnée XYZ avec une indication de qualité RMS disponible dans l'affichage numérique.
La valeur Temps de mesure peut être comprise entre 500 et 100 000 ms (0,5 à 100 secondes).
