Exécution d'un scanning manuel multisection

La méthode Multisection de scanning fonctionne comme celle de scanning manuel d'axe de solide, à l’exception de ce qui suit :

• Il peut traverser plusieurs sections.

• Il ne doit pas être parallèle à l'axe X, Y ou Z.

Pour créer un scanning multisection :

1. Sélectionnez l'option Insérer | Scanning | Multisection afin d'ouvrir la boîte de dialogue MULTISECTION.

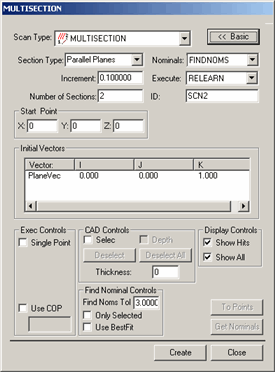

Boîte de dialogue Multisection

2. Entrez un nom personnalisé pour le scanning dans la zone ID si vous ne souhaitez pas conserver le nom par défaut.

3. Dans la liste Type de section, choisissez le type des sections à scanner. Les types disponibles sont les suivants :

• Plans parallèles

  - Les sections sont des plans passant par votre pièce. Chaque fois que le palpeur traverse l'un des ces plans, PC-DMIS enregistre un palpage. Les plans sont relatifs au point de départ et au vecteur de direction. Si vous sélectionnez ce type, définissez le vecteur du plan initial dans la zone Vecteurs initiaux.

• Plans radiaux

  - Ces sections sont des plans partant du point de départ. Chaque fois que le palpeur traverse l'un de ces plans, PC-DMIS effectue un palpage. Si vous sélectionnez ce type, définissez deux vecteurs dans la zone Vecteurs initiaux : le vecteur du plan initial (VecPlan) et le vecteur autour duquel les plan pivotent (VecAxe).

• Cercles concentriques

  - Ces sections sont des cercles concentriques avec des diamètres augmentant et centrés autour du point de départ. Chaque fois que le palpeur traverse un cercle, PC-DMIS effectue un palpage. Si vous sélectionnez ce type, définissez un vecteur dans la zone Vecteurs initiaux qui indique le plan dans lequel se trouve le cercle (VecAxe).

4. Dans la zone Nombre de sections, entrez le nombre de sections que votre scanning doit comporter.

5. Si vous choisissez au moins deux sections, indiquez l'incrément les séparant dans la zone Incrément. Pour des plans parallèles et des cercles, il s'agit de la distance entre des emplacements. Pour des plans radiaux, cette valeur désigne un angle. PC-DMIS espace automatiquement les sections sur la pièce.

6. Définissez le point de départ du scanning. Dans la zone Point de départ, entrez les valeurs X, Y et Z ou cliquez sur votre pièce pour que PC-DMIS sélectionne le point de départ dans le dessin CAO. Les sections sont calculées à partir de ce point temporaire en fonction de la valeur d'incrément.

7. Si vous utilisez un modèle CAO, entrez une tolérance de recherche de valeurs nominales dans la zone Recherche de contrôles nominaux. Cette valeur détermine à quelle distance le point central de la boule peut se trouver de l'emplacement CAO nominal.

8. Définissez toute autre option si nécessaire.

9. Cliquez sur Créer. PC-DMIS insère le scanning de base.

10. Exécutez votre routine de mesure. Quand PC-DMIS exécute le scanning, la boîte de dialogue Options d'exécution s'ouvre et PC-DMIS attend que les données arrivent du contrôleur.

11. Faites glisser manuellement le palpeur sur la surface à scanner. Lorsque le palpeur s'approche de chaque section, vous entendez un son continu dont le volume augmente jusqu'à ce que le palpeur traverse la section. Ce signal sonore vous aide à savoir à quel point le palpeur est proche du croisement avec une section. PC-DMIS accepte les palpages du contrôleur chaque fois que le palpeur traverse la ou les sections définies.
