Vous pouvez créer divers alignements via l'interface Quick Start pour votre dispositif portable. Les exemples d'alignements de base fournis ici s'appliquent directement aux réflecteurs Leica et aux palpeurs T, mais les principes sont les mêmes pour tous les périphériques portables.
Exemple d'alignement Plan-Droite-Point avec CAO et réflecteurs
Importez un modèle CAO. Voir « Importation de données nominales ».
Dans l'interface Quick Start, sélectionnez Alignements | Plan/Droite/Point .

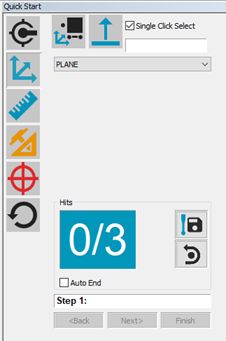

Quick Start illustrant l'alignement Plan-Droite-Point
Suivez les instructions fournies par l'interface Quick Start pour mesurer les éléments d'alignements.
Bien que vous ne soyez pas encore aligné avec votre pièce, assurez-vous que vous utilisez la méthode de palpages tirés pour prendre des mesures. Pour en savoir plus sur les « palpages tirés », voir la rubrique « Onglet Options » au chapitre « Interface Leica ».
Prendre le palpage (Ctrl+H) stocke les mesures fixes courantes en interne. Après que le palpeur a parcouru la distance du vecteur, PC-DMIS calcule le vecteur IJK entre le premier et le deuxième points et compense en conséquence le décalage du point ainsi obtenu.
Distance du vecteur représenté pour la circulation du réflecteur
Exemple d'alignement Plan-Droite-Droite avec CAO et palpeur T
Importez un modèle CAO. Pour des informations, voir « Importation de données CAO ou de routine de mesure » au chapitre « Utilisation des options de fichier avancées » de la documentation PC-DMIS Core.
Dans la barre d'outils Modes graphiques, sélectionnez Mode programme (
).
Dans la même barre d'outils, sélectionnez le mode pour vos données CAO :
Mode courbe - Utilisé pour la CAO avec courbe et données de points.
Mode de surface - Utilisé pour la CAO avec des données de surface.
Sélectionnez Alignements | Plan/Droite/Droite dans l'interface Quick Start.
Suivez les instructions fournies par l'interface Quick Start pour mesurer les éléments d'alignement dans le mode programmation.

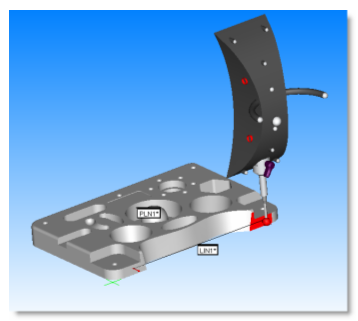

Mesure d'éléments d'alignement avec un palpeur T
Quand le logiciel a terminé la routine de mesure, appuyez sur Ctrl + Q ou sélectionnez l'option Fichier | Exécuter pour exécuter la routine.
Bien que vous ne soyez pas encore aligné avec votre pièce, assurez-vous que vous utilisez la méthode de palpages tirés pour prendre des mesures. Pour en savoir plus sur les « palpages tirés », voir la rubrique « Onglet Options » au chapitre « Interface Leica ».
Création d'alignements hors ligne
Vous pouvez aussi créer un alignement hors ligne à l'aide d'éléments déjà mesurés. Pour ce faire, sélectionnez les éléments dans la fenêtre de modification au lieu de les mesurer dans l'interface Quick Start.
