Étape 1 : Définir le palpeur laser

  1. Ouvrez une routine de mesure existante ou créez-en une.

  2. Sélectionnez l'option Insérer | Définition matérielle | Palpeur pour ouvrir la boîte de dialogue Utilitaires de palpeur (celle-ci apparaît automatiquement quand vous créez une routine de mesure).

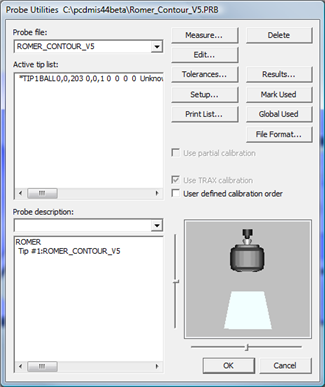

    3. Boîte de dialogue Utilitaires de palpeur

  3. Définissez une configuration de palpeur utilisant le palpeur CONTOUR et le bras Romer approprié dans la boîte de dialogue Utilitaires de palpeur. La boîte de dialogue Options de configuration indique le type du palpeur Perceptron Contour.

Depuis PC-DMIS 2019 R2, PC-DMIS ne prend plus en charge le capteur laser Perceptron. Dans ces versions, PC-DMIS affiche une erreur si vous tentez d'exécuter des routines de mesure utilisant le scanner Perceptron. Pour plus d'informations, veuillez contacter le support technique.

Étape suivante
