Étape 2 : Calibrer le palpeur laser

Le processus de calibrage décrit dans cette étape varie en fonction du type d'options de mesure du palpeur laser et du type d'interface installé. Pour des informations détaillées sur les options de calibrage, voir la rubrique « Options de mesure du palpeur laser » de la documentation PC-DMIS Laser.

Les étapes suivantes indiquent la procédure à utiliser lors du premier calibrage du palpeur laser :

1. Une fois que le contact est défini dans Étape 1, cliquez sur Mesurer dans la boîte de dialogue Utilitaires de palpeur. Ceci ouvre la boîte de dialogue Options de mesure du palpeur laser.

2. Cliquez sur Mesurer pour entamer la procédure de calibrage. Si vous n'utilisez PAS un capteur Perceptron V5, ignorez l'étape 5. Si vous utilisez un capteur Perceptron V5, PC-DMIS vous demande d'abord de scanner la plage entière de la profondeur Z du laser sur une cible plate.

Depuis PC-DMIS 2019 R2, PC-DMIS ne prend plus en charge le capteur laser Perceptron. Dans ces versions, PC-DMIS affiche une erreur si vous tentez d'exécuter des routines de mesure utilisant le scanner Perceptron. Pour plus d'informations, veuillez contacter le support technique.

3. Mesurez la profondeur Z du capteur V5 (calibrage de cible plane) en procédant comme suit :

1. Placez une feuille de papier blanc sur une surface plane où vous comptez exécuter le calibrage de cible plane.

2. Maintenez le capteur V5 proche de la surface plane pour que la ligne de scanning soit au-delà de la grille projetée du laser.

3. Maintenez enfoncé le déclencheur du capteur pendant que vous éloignez le palpeur sur toute l'étendue de la plage du laser pour que la droite du laser traverse la grille jusqu'à l'autre côté.

4. Relâchez le déclencheur. Le calibrage de cible plane est ainsi terminé.

4. Suivez toutes les instructions et les indicateurs visuels présents à l'écran qui se trouvent dans l'onglet Laser afin de terminer le calibrage de capteur sur la sphère de calibrage.

1. Vous devez placer le palpeur à 15 emplacements différents sur la sphère de calibrage (5 positions différentes autour de la sphère avec 3 champs différents pour chaque position). Le palpeur laser continue à palper, mais il n'accepte qu'une bande de données quand certains critères sont respectés. Le système a besoin de 5 bandes de données à chacun des 15 emplacements différents pour terminer le calibrage.

   Lors du calibrage sur les trois champs (« loin », « gauche » et « droite ») pour les 5 positions différentes, veillez à prendre un palpage (bande laser) aux deux tropiques. L'image ci-dessus ( se trouvant dans le lien déroulant) montre les tropiques comme « Bande 1 » et « Bande 2 »). Lors du palpage à 0, 120 et 240 degrés autour de l'équateur, préférez aussi la partie inférieure de la sphère en prenant 2 bandes sur l'emplacement inférieur et seulement 1 sur l'emplacement supérieur. La raison est que des données supplémentaires seront prises au cours des séries 4 et 5 qui se produisent sur la partie supérieure de la sphère.

   Description graphique des emplacements de palpages différents

   • 5 positions autour de la sphère :

   Position 1 : la bande du laser doit être horizontale le long du côté de la sphère conformément à l'image ci-dessous.



   Position 2 : faites tourner le capteur de 120 degrés autour de la sphère à partir de la position 1.

   Position 3 : faites tourner le capteur de 120 degrés autour de la sphère à partir de la position 2.

   Position 4 : pointez le capteur tout en bas sur le haut de la sphère.

   Position 5 : pointez le capteur tout en bas sur le haut de la sphère, la bande du laser située à 90 degrés de la position 4.

   • 3 champs de capteur (loin, à droite, et à gauche) à l'intérieur de la plage du laser :

   Champ 1 : loin	Champ 2 : à droite	Champ 3: à gauche

   • 2 plages sur la surface de la sphère. Tenez le palpeur à l'intérieur de l'une de ces plages pour cinq bandes.



   Plage 1 : 20 degrés au-dessus de l'équateur (milieu) de la sphère.

   Plage 2 : 20 degrés au-dessous de l'équateur (milieu) de la sphère.



   Critères pour une bande acceptable :

   • Le palpeur ne doit pas être contre l'arrêt mécanique du bras.

   • La bande doit compter plus de 100 points.

   • Dans l'affichage laser, l'arc rouge du laser doit être à l'intérieur de la zone rectangulaire verte qui délimite l'arc jaune.

   • Le cercle résolu qui est créé par l'arc laser doit avoir au moins 100 degrés d'angle d'arc. Il s'agit de la différence entre le vecteur de départ et le vecteur de fin de l'arc.

   • Le laser doit palper un diamètre de .875 multiplié par le diamètre théorique de la sphère de calibrage. Cela signifie qu'il doit palper entre 81.9% et 96.6% du diamètre théorique.

   • Le palpeur doit rester immobile. Il ne doit pas bouger de plus de 1,5 mm au cours des 5 palpages.

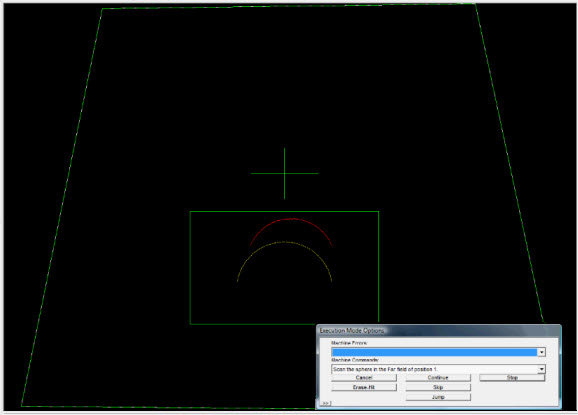

2. Pour chaque contact (ou bande laser) du calibrage, utilisez l'onglet Laser pour aligner l'arc rouge du laser à l'arc jaune (représentant l'arc théorique de la sphère) afin que la forme et la taille correspondent le plus possible.

3. Déplacez l'arc rouge du laser afin qu'il reste à l'intérieur de la zone rectangulaire verte entourant l'arc jaune. Quand vous placez l'arc du laser en haut de l'arc jaune, une sonnerie augmente de fréquence et d'intensité. Cela vous aide à savoir quand vous approchez de l'emplacement désiré.



4. Veillez à ce que le palpeur laser reste immobile à l'emplacement approprié jusqu'à ce que les divers critères soient respectés. PC-DMIS accepte automatiquement la bande et vous invite à palper un autre emplacement.
