Affectation des boutons du palpeur T

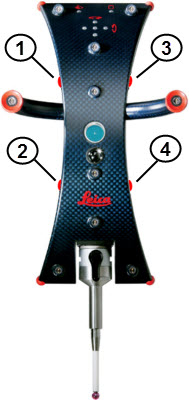

Boutons du palpeur T

1. Bouton 1 (A) - Points fixes

• Appuyez pendant moins d'1 seconde - Mesure un point fixe normal (durée définie dans « Onglet Options »). La tige du stylet détermine la direction de l'exploration.

• Appuyez pendant plus d'1 seconde - Mesure un point fixe normal comme un « palpage tiré ». Pour changer le vecteur pour le point mesuré, vous pouvez appuyer sur ce bouton et le tenir appuyé pendant que vous allez vers un emplacement qui définit ce vecteur. Celui-ci est établi par la droite représentative entre le point mesuré et l'emplacement du point de relâchement. Voir la rubrique « Onglet Options » pour avoir des informations concernant les paramètres qui affectent la façon dont ces vecteurs sont enregistrés.

2. Bouton 2 (C) - Actuellement sans fonction

3. Bouton 3 (B) - Terminé/Fin

• Appuyez pendant moins d'1 seconde - Termine l'élément.

• Appuyez pendant plus d'1 seconde pendant des palpages - Efface le dernier palpage pris.

• Appuyez pendant plus d'1 seconde sans palpages pris - Ouvre la fenêtre Résultats de palpage.

• Appuyez pendant plus d'1 seconde sans palpages pris et avec la fenêtre Résultats de palpage ouverte - Active/désactive la valeur T dans la fenêtre Résultats de palpage.

4. Bouton 4 (D) - Bouton de scanning ; quand vous appuyez dessus, la prise de mesures continues démarre. Si vous le relâchez, elle s'arrête.

Changer l'affectation des boutons

Les affectations des boutons peuvent être définies de l'une de ces façons :

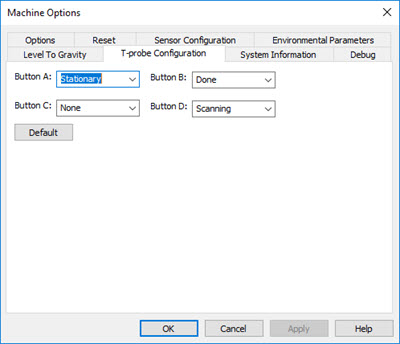

1. Vous pouvez changer les affectations par défaut des boutons du palpeur T dans la boîte de dialogue Options machine (Modifier | Préférences | Configuration interface MMT).

Cliquez sur l'onglet Configuration palpeur T et modifiez les options pour chaque bouton.



Les changements des configurations des boutons dans cette boîte de dialogue définissent les valeurs pour les entrées correspondantes dans l'éditeur de réglages PC-DMIS décrites ci-dessous.

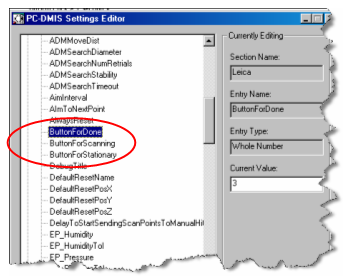

2. Vous pouvez également changer les affectations standard des boutons du palpeur T dans l'éditeur de réglages PC-DMIS, si nécessaire. Pour ce faire, remplacez seulement le numéro de chacune des entrées de boutons Leica par celui du bouton de palpeur T désiré.



Pour des détails sur la modification d'entrées, voir le chapitre « À propos des entrées de l'éditeur de réglages : Introduction » dans la documentation de l'éditeur de réglages PC-DMIS.

Comportement IJK sur les points de palpeur T

S'il est aligné sur la pièce, PC-DMIS stocke toujours les valeurs IJK perpendiculaires à l'un des axes du système de coordonnées, sauf si vous utilisez le mode Point seulement.
