Cette entrée détermine si PC-DMIS utilise deux clics pour identifier les valeurs XYZ et IJK quand vous sélectionnez un point d’arête automatique dans la fenêtre d’affichage graphique.
Si la valeur est TRUE, PC-DMIS a besoin de deux clics, un sur chaque surface, pour déterminer les valeurs XYZ et IJK correctes. Si la valeur est FALSE, PC-DMIS applique l’ancienne méthode avec un clic.
Nom de l'entrée : DccEdgePoint2ClickSelect
Type d'entrée : valeur TRUE/FALSE. La valeur par défaut est FALSE.
Lorsque vous cliquez sur la surface d'un modèle CAO dans la fenêtre d'affichage graphique pour créer un élément de point d'arête automatique, vous remarquerez en zoomant que certaines surfaces ne présentent pas d'arêtes parfaites à 90 degrés, mais plutôt des courbes serrées.
Arête CAO – De loin, il semble que la création d’un point d’arête soit possible à cet endroit.

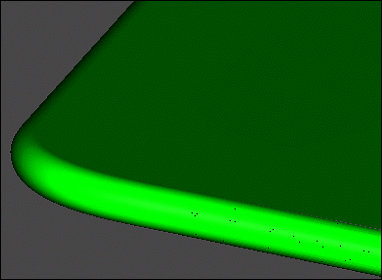

Arête CAO – Toutefois, en regardant de plus près, vous remarquez qu’il ne s’agit pas exactement d’une arête de 90°, mais d’une courbe serrée.
L’inconvénient de certains points d’arête automatiques est que vous pouvez cliquer sur l’arête et obtenir l’emplacement XYZ exact, sauf que le vecteur IJK peut être incorrect. Vous pouvez également cliquer n’importe où sur la pièce pour obtenir le vecteur IJK exact, mais l’emplacement XYZ est alors incorrect.
Si vous attribuez à l'entrée DccEdgePoint2ClickSelect la valeur TRUE, PC-DMIS vous permet de faire 2 clics de souris (un sur chaque surface) pour obtenir l'emplacement XYZ et le vecteur IJK.
Avec le 1 clic de la souris, PC-DMIS collecte l'emplacement XYZ et le vecteur IJK.
Avec le 2 clics de la souris, si le vecteur IJK est incorrect, PC-DMIS collecte un vecteur IJK.
Si le modèle CAO possède une arête de 90 degrés, vous pouvez cliquer sur les deux surfaces ; le logiciel crée point d’arête comme d’habitude.
Vous pouvez demander à PC-DMIS d'afficher un message quand vous utilisez ce mode pour créer des points d'arête automatiques. Voir « DccEdgePoint2ClickSelectShowWarning ».
Pour en savoir plus sur les points d'arête automatiques, voir la rubrique « Création d'un point d'arête automatique » au chapitre « Insertion d'éléments automatiques » de la documentation de la PC-DMIS CMM.
