PC-DMIS Vision prend en charge l'utilisation d'un outil anneau pour le calibrage de décalage du palpeur. Cet outil est utilisé avec des machines Vision et multi-capteurs. Pour des informations, voir la rubrique « Calibrer le décalage de palpeur ».

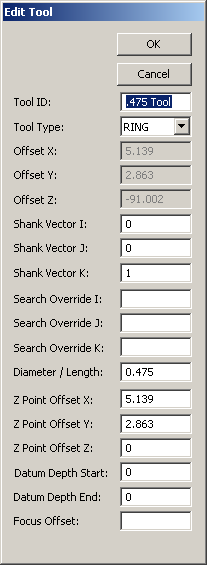

Boîte de dialogue Ajouter outil - Outil anneau
Spécifier les valeurs suivantes d'outil anneau :
ID d'outil : Donner un nom descriptif à l'outil anneau.
Type d'outil : anneau est sélectionné.
Vecteur de tige IJK : spécifie le vecteur de l'axe du centre de l'outil anneau.
Rechercher remplacement IJK : ces zones vous permettent d'indiquer un vecteur grâce auquel PC-DMIS détermine l'ordre le plus pertinent pour mesurer tous les contacts lorsque vous cochez la case Ordre de calibrage défini par l'utilisateur, dans la boîte de dialogue Utilitaires de palpeur.
Diamètre : Procure le diamètre de l'alésage du gabarit anneau.
Point Z décalage X : spécifie le décalage X du point de mesure de valeur Z depuis le centre supérieur de l'alésage.
Point Z décalage Y : spécifie le décalage Y du point de mesure de valeur Z depuis le centre supérieur de l'alésage.
Point Z décalage Z : spécifie le décalage Z du point de mesure de valeur Z depuis le centre supérieur de l'alésage.
Début profondeur référence : Spécifie la profondeur minimum dans l'alésage où le cylindre d'alésage est la référence.
Fin de profondeur de référence : Spécifie la profondeur maximum dans l'alésage où le cylindre d'alésage est la référence.
Décalage focus : fournit la distance en Z depuis la surface supérieure jusqu'à la hauteur de focus du cercle d'alésage.
