Calibrer éclairage

Cette procédure de calibrage vous permet de calibrer les lampes de votre machine. Le calibrage des lampes veille à ce que la plage d'éclairage soit linéaire et que le changement de grossissement (Taille de pixel) des cellules du zoom ne modifie pas de façon significative l'éclairage de la pièce en fonction de la capacité du logiciel.

Vous devez calibrer votre éclairage de système optique à ces moments :

• Chaque fois que vous changez ou remplacez une lampe, vous devez la recalibrer.

• Chaque fois que vous avez une modification significative de l'éclairage dans la pièce.

• À intervalles réguliers au cours de la durée de vie de la lampe.

• Quand vous modifiez une luminosité ou gagnez de la définition sur la caméra.

• Lors du remplacement des optiques.

• Lors de la réparation de la cellule du zoom.

• Lors du remplacement de la caméra.

• Avant le calibrage Parcentralité/Parfocalité, quand vous « Calibrez les optiques », puisque le calibrage l'exige.

Pour calibrer des lampes, procédez comme suit :

1. Dans la boîte de dialogue Calibrer palpeur, sélectionnez dans la liste déroulante Calibrage d'éclairage.

2. Cliquez sur Calibrer pour ouvrir la boîte de dialogue Calibrage d'éclairage avec la date du calibrage pour chaque lampe entre parenthèses. Si vous n'avez pas calibré une lampe, le texte entre parenthèses est « Non calibré ».

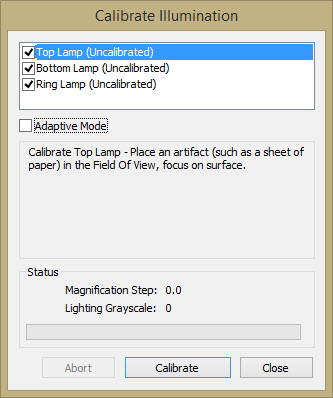

   Boîte de dialogue Calibrage d'éclairage

3. Cochez la case à côté de la lampe à calibrer.

4. Préparez le calibrage comme indiqué en fonction du type de la lampe :

   • Sous-table les lampes (bas/profil) exigent que la table soit vide pendant le calibrage, l'image concentrée sur la table.

   • Haut les lampes (surface/anneau) ont besoin qu'un artefact ou un morceau de papier soit dans la zone d'affichage, l'image concentrée sur la surface.

5. Cochez la case Mode adaptif pour appliquer le mode de calibrage adaptif au processus de calibrage en cas de besoin.

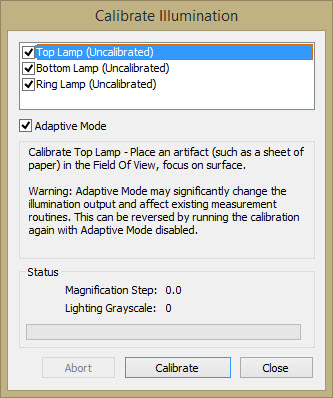

Boîte de dialogue Calibrer l'éclairage avec la case Mode adaptatif cochée

Le mode de calibragre adaptatif peut provoquer des problèmes avec des routines de mesure existantes. Sans le mode de calibrage adaptatif, les niveaux traversant des configurations matérielles étaient incohérents. L'éclairage réel vu via la caméra ne correspondait pas à la valeur commandée. Avec l'introduction du mode de calibrage adaptatif, l'éclairage de la machine vu dans la caméra correspond à la valeur commandée.

6. Cliquez sur Calibrer. Le processus de calibrage commence. Il prend plusieurs minutes.

• Pendant le calibrage sur des systèmes possédant une cellule de zoom, PC-DMIS Vision sélectionne des grossissements différents pour la prise de mesures, comme indiqué par la valeur Étape de grossissement. Cette valeur affiche le grossissement actuel et correspond à la valeur affichée par l'onglet Grossissement, de la Boîte d'outils palpeur.

• Le calibrage fixe aussi l'intensité d'éclairage correspondant aux différentes valeurs d'éclairage demandées pour différents zooms. L'échelle de gris indique l'intensité de l'éclairage. La plage des valeurs va de 0 (noir) à 100 (blanc).

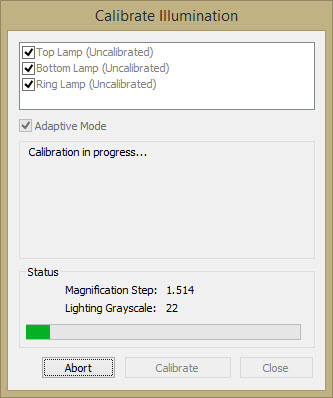

Calibrage de l'éclairage - En cours

• Une fois le calibrage terminé, la boîte de dialogue Calibrage d'éclairage affiche la nouvelle date du calibrage de la lampe.

7. Lorsque PC-DMIS a terminé le processus de calibrage, cliquez sur le bouton Fermer ou répétez les étapes 3 à 6 pour calibrer une autre lampe.

Le bouton Arrêter ne fonctionne qu'en cas de calibrage. Ce bouton arrête le calibrage, élimine les données rassemblées pendant le processus et rétablit les fichiers de calibrage existant auparavant pour la lampe actuelle.
