Si le capteur à lumière blanche chromatique (CWS) est le palpeur actif dans la routine de mesure, PC-DMIS Vision ajoute un onglet Laser avec un tracé de spectre. Quand le logiciel n'exécute pas la routine de mesure, le tracé de spectre montre la structure (« bruit ») du signal CWS. Ceci vous permet de sélectionner les réglages optimaux pour des paramètres tels que l'éclairage et la fréquence.
Notez ce qui suit :
PC-DMIS ne met pas à jour le tracé de spectre lors de l'exécution de la routine de mesure.
Quand l'onglet Laser est sélectionné et mis à jour, les résultats CWS Intensité et Distance n'apparaissent pas dans la fenêtre des résultats de palpage.
Les exigences minimales pour utiliser le tracé de spectre sont :
Un capteur de lumière blanche CHRocodile S, CHRocodile SE ou CHRocodile 2SHS
Version du matériel CHRocodile à partir de 5.97
Un capteur CHRocodile connecté à l'ordinateur via un câble USB ou Ethernet
Axe X - L'axe X du diagramme spectral représente la plage totale de la distance calibrée du capteur. Lorsque l'axe Z se déplace dans le sens positif, le pic du tracé bouge de gauche à droite.
Axe Y - L'axe Y du tracé de spectre montre la force du signal. Pour de meilleurs résultats pour la mesure de la distance, il doit y avoir un seul pic pointu dominant semblable à celui dans cet exemple :

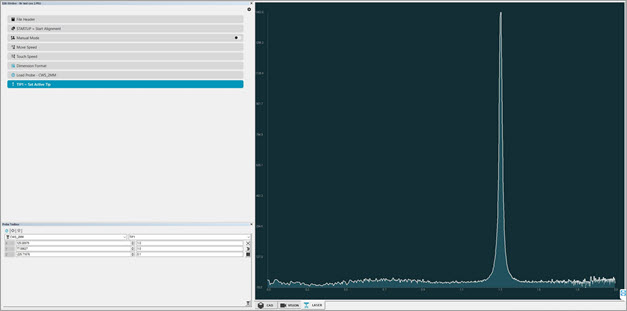

Exemple de tracé de spectre dans l'onglet Laser
