Fenêtre de résultats de palpage
La plupart des informations sont identiques pour tous les types de palpeur dans la fenêtre des résultats de palpage et se trouvent dans la rubrique « Utilisation de la fenêtre des résultats de palpage », au chapitre « Utilisation d'autres fenêtres, éditeurs et outils », de la documentation de PC-DMIS Core. Toutefois, si vous employez un palpeur Vision, les résultats supplémentaires suivants s'affichent dans la fenêtre.
VX / VY / VZ : si vous utilisez un palpeur Vision, les valeurs X, Y et Z désignent les coordonnées du réticule au centre de la zone d'affichage. Les valeurs VX, VY et VZ indiquent l'emplacement du gabarit ou de la cible de l'élément par rapport à l'alignement actuel.
DX / DY / DZ : Les valeurs DX, DY et DZ signalent la différence entre la caméra et la position de l'élément. L'option Distance à la cible doit être sélectionnée dans la boîte de dialogue Configuration de la fenêtre des résultats de palpage afin que ces valeurs s'affichent. Pour en savoir plus, voir « Configuration de la fenêtre des résultats de palpage », au chapitre « Définition des préférences », de la documentation de PC-DMIS Core.
Zoom : cette valeur montre le réglage actuel du zoom de la caméra. Toute modification apportée dans l'onglet Zoom est appliquée à cette ligne de la fenêtre des résultats de palpage. Voir « Boîte à outils palpeur : onglet Zoom ».
W : affiche l'axe de la table tournante en cours.
V : si vous utilisez une table tournante empilée, la fenêtre des résultats de palpage montre aussi une valeur « V » pour un second axe de rotation.
Capteurs laser Vision
Si un capteur laser Vision est le capteur actif, la fenêtre des résultats de palpage montre les résultats X, Y et Z, ainsi que les paramètres laser comme Intensité et Distance. Pour des détails, voir la section de ce document sur le capteur laser approprié.

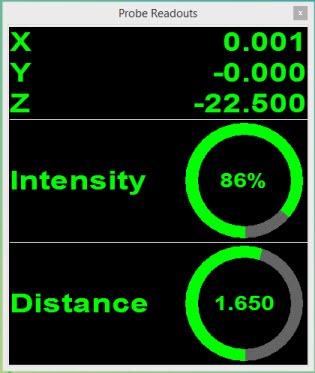

Voir l'exemple ci-dessous :
