Boîte à outils palpeur - onglet Éclairage

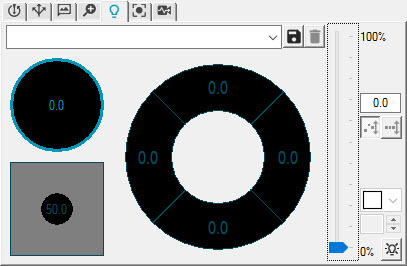

L'onglet Éclairage vous permet de sélectionner les lampes allumées ou éteintes. Il indique également l'intensité actuelle des lampes en changeant les valeurs d'éclairage. Le type et le nombre de lampes affichées dépendent de la machine.
Une lumière supérieure est une lampe sur un axe dirigée vers le parcours optique. Elle peut fournir une meilleure arête et une meilleure visibilité d'élément sur certaines pièces que d'autres sources de lumière qui éclairent depuis le dessus parce que la source de lumière n'est pas aussi diffuse. Parce qu'elle éclaire parallèlement aux optiques, il est aussi plus facile de voir dans les alésages.
Une Lampe basse est une lampe qui éclaire depuis le dessous de la table. Elle crée une silhouette de la pièce à voir.
Une lumière anneau est une lampe dotée de plusieurs ampoules et éclairant depuis le dessus. Cette lampe est normalement composée d'un ensemble de LED organisées en anneaux ou cercles concentriques. Vous pouvez en général programmer la lumière anneau pour qu'elle éclaire un segment ou un coin d'ampoules depuis une direction. Vous pouvez contrôler la direction et l'angle d'éclairage en éclairant un seul anneau de LED, un segment de l'un des anneaux ou des ampoules individuelles.
Cet onglet permet aussi de créer et de stocker ces valeurs d'éclairage dans des prises rapides. Une fois une prise rapide créée, vous pouvez facilement en restaurer un état spécifique sur une machine (par exemple, lumière inférieure seulement, lumière supérieure seulement, etc.). Les prises rapides peuvent être rappelées à tout moment, en sélectionnant le nom de série dans la liste Prise rapide.
Cliquez sur le bouton Enregistrer pour enregistrer vos propres prises rapides ou cliquez sur le bouton Supprimer pour les supprimer.
Afin que les lampes s'affichent dans l'onglet Éclairage, veillez à les sélectionner et à les configurer correctement dans l'onglet Éclairage de la boîte de dialogue Configurer interface MMT. Pour des informations sur cette boîte de dialogue, voir « Options de la machine : onglet Éclairage ».
Vous pouvez suivre ces procédures dans l'onglet Éclairage :
Remarque concernant les palpeurs de lampes et tactiles
Par défaut, si vous passez d'un palpeur Vision à un palpeur tactile, les lampes restent allumées. Utilisez l'entrée IlluminationOffForContactProbe dans la section VisionParameters de l'éditeur de réglages PC-DMIS pour contrôler le comportement par défaut. Si vous définissez cette entrée à TRUE, les lampes s'éteignent chaque fois que la routine de mesure passe d'un palpeur Vision à un palpeur tactile. PC-DMIS restaure l'éclairage quand vous revenez à un palpeur Vision.
