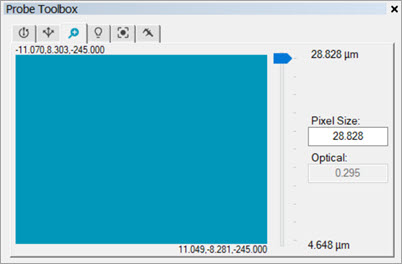

Boîte à outils palpeur - onglet Zoom
L'onglet Zoom vous permet de changer le zoom de la caméra de la zone d'affichage. Il permet aussi d'afficher à la fois les onglets CAO et Vision de la fenêtre d'affichage graphique. Pour en savoir plus sur ces onglets de la fenêtre d'affichage graphique, voir « Utilisation de la fenêtre d'affichage graphique dans PC-DMIS Vision ».
Deux valeurs de zoom sont affichées : Taille de pixel et Optique.
Taille de pixel - Il s'agit de la taille de pixel de l'image dans la vue en direct.
Optique - Il sagit de la taille de zoom dans le dispositif CCD de la caméra. Elle ne change pas quand l'affichage vidéo est redimensionné.
Lorsque l'onglet Zoom de la boîte à outils palpeur est ouvert, l'onglet Vision montre ce qui suit :
FOV = - Cette valeur de superposition affiche la taille du champ de vision dans les unités de mesure de la routine de mesure. Elle est uniquement visible à l'écran quand vous cliquez sur l'onglet Zoom dans la boîte à outils palpeur.
[0] = - Cette valeur de superposition indique votre niveau actuel de zoom (Taille de pixel). Si vous zoomez davantage sur la pièce, ce nombre diminue. Plus le nombre est proche de zéro, plus la machine se rapproche de son zoom maximum. Elle est uniquement visible à l'écran quand vous cliquez sur l'onglet Zoom dans la boîte à outils palpeur.
