Étape 3 : Remesurer les éléments de référence

Comme l'emplacement approximatif de la pièce est connu, vous pouvez remesurer les éléments de référence sous contrôle de l'ordinateur avec des paramètres Vision différents pour les définir avec plus de précision.

Si vous utilisez une machine CND, sélectionnez Mode CND dans la barre d'outils Mode palpeur. Sinon, vous pouvez utiliser Volet automatique pour faire des mesures à l'aide d'une machine manuelle.

Pour remesurer l'élément de référence arc, procédez comme suit :

1. Dans la barre d'outils Élément automatique, cliquez sur Cercle pour ouvrir la boîte de dialogue Élément automatique (cercle).

2. Cliquez sur l'onglet Vision.

3. Cliquez sur l'onglet Zoom et réglez le zoom jusqu'à ce qu'il passe à la valeur minimale (zoom arrière).

4. Déplacez la machine pour que l'arête inférieure de l'arc (référence B) se trouve dans la zone d'affichage.

5. Réglez le zoom à 75 % de la valeur maximum de zoom avant.

6. Cliquez sur l'onglet Éclairage et définissez la lumière supérieure à 0% (éteinte) et la lumière inférieure à 35%.

7. Faites un focus sur Z si nécessaire.

8. À l'aide du pointeur de la souris, prenez le premier point d'ancrage sur l'arête de l'arc.

9. Déplacez la machine pour que le milieu de l'arc (référence B) se trouve dans le champ de vision.

10. Déplacez la machine jusqu'à l'arête supérieure de l'arc (référence B) se trouve dans la zone d'affichage. Le logiciel affiche la cible.

11. Passez l'angle de départ à 5 et l'angle final à 85.

12. Remplacez les paramètres d'emplacement par des valeurs exactes : X=0, Y=0, D=16.

13. Dans l'onglet Cibles de palpage , double-cliquez sur Normal sous Densité et sélectionnez Élevé dans la liste déroulante pour changer la densité. La collecte d'une densité élevée de points sur cet arc améliore la précision.

14. Double-cliquez sur la zone Force et entrez la valeur 6.

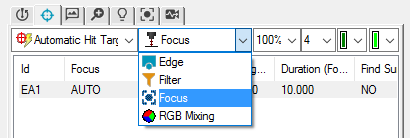

15. Modifiez le jeu de paramètres Focus pour faire automatiquement un nouveau focus avant de mesurer l'élément cercle. Sélectionnez d'abord Focus dans la liste déroulante comme illustré ci-dessous.

16. Changez le jeu de paramètres Focus comme suit : Focus = Yes, Plage = 5, Durée = 4

17. Dans la boîte de dialogue Élément automatique, renommez l'élément automatique cercle par défaut RÉFÉRENCE B.

18. Cliquez sur Tester pour tester la mesure de l'élément.

19. Cliquez sur Créer puis sur Fermer.

Pour remesurer l'élément de référence droite, procédez comme suit :

1. Dans la barre d'outils Élément automatique, cliquez sur Droite pour ouvrir la boîte de dialogue Élément automatique (droite).

2. Déplacez la machine pour que l'extrémité gauche de l'arête avant (référence C) se trouve dans le champ de vision.

3. Si besoin est, ajustez l'axe Z pour un nouveau focus.

4. À l'aide du pointeur de la souris, prenez le premier point d'ancrage sur l'arête avant gauche.

5. Déplacez la machine pour que l'extrémité droite (juste avant le « V ») de l'arête avant (référence C) se trouve dans le champ de vision. Prenez le second point d'ancrage à l'aide du pointeur. Le logiciel affiche la cible.

6. Dans la boîte de dialogue Élément automatique, renommez l'élément automatique droite par défaut RÉFÉRENCE C.

7. Cliquez sur Tester pour tester la mesure de l'élément.

8. Cliquez sur Créer puis sur Fermer.

Étape suivante
