Après avoir créé un contact Vision, sélectionnez Modifier dans la boîte de dialogue Utilitaires de palpeur afin de modifier les données de palpeur pour le contact sélectionné. Les valeurs par défaut sont fournies en fonction du palpeur défini. La boîte de dialogue Modifier les données du palpeur s'ouvre.

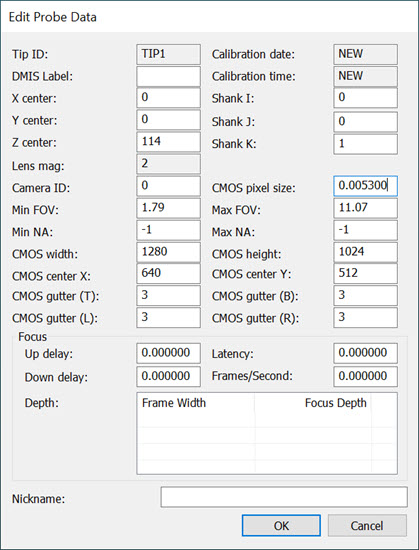

Boîte de dialogue Modifier les données de palpeur pour des contacts Vision
Vous pouvez modifier ou afficher les valeurs suivantes pour votre contact Vision en fonction du palpeur Vision défini :
ID contact - Cette zone montre l'ID de contact pour le palpeur sélectionné.
Étiquette DMIS - Cette zone montre l'étiquette DMIS. Lorsque vous importez des fichiers DMIS, PC-DMIS se sert de cette valeur pour identifier toute déclaration SNSDEF dans ces fichiers.
Centre XYZ - Cette zone montre le centre du point focal de la caméra. Il est mis à jour par l'option « Calibrer décalage palpeur », afin que la caméra et le palpeur tactile se trouvent dans le même système de référence.
Tige IJK - Ces trois valeurs indiquent le vecteur optique pour la direction dans laquelle la lentille optique pointe.
Grossissement lentille - Cette zone indique le zoom de la lentille du palpeur défini.
ID caméra - Cette zone vous permet d'indiquer un ID pour votre caméra.
Pour les configurations avec une seule caméra, l'ID est 0.
Pour la prise en charge de plusieurs caméras, l'ID désigne la caméra associée à ce contact, normalement 0 ou 1.
Pour les configurations avec plusieurs caméras virtuelles, à savoir des configurations avec plusieurs caméras pour une même caméra physique, l'ID détermine également le mode de traitement des paramètres de la caméra. Si vous ajoutez 1000 à l'ID de la caméra (par exemple, 1000 ou 1001), PC-DMIS traite un sous-ensemble minimal des paramètres à la place du fichier complet de paramètres. Le logiciel peut ainsi changer plus rapidement de caméra.
Taille pixels CMOS - Cette zone montre la taille des pixels que PC-DMIS utilise pour évaluer les données d'image. Des valeurs inférieures indiquent une résolution élevée pour la capture d'images.
Vous pouvez aussi définir la valeur par défaut pour la taille de pixel dans l'éditeur de réglages. Si la caméra offre la fonction d'affichage de la taille de pixel de capteur, PC-DMIS la met automatiquement à jour pour l'ID de caméra. Pour des détails, voir la section « Paramètres Vision\Optiques de la documentation de l'éditeur de réglages PC-DMIS.
Zone affichage min - Cette valeur vous permet d'adapter la taille minimum autorisée pour la zone d'affichage.
Zone affichage max - Cette valeur vous permet d'adapter la taille maximum autorisée pour la zone d'affichage.
NA min - Cette valeur permet d'indiquer l'ouverture numérique minimum possible.
NA max - Cette valeur permet d'indiquer l'ouverture numérique maximum possible.
La valeur NA est normalement imprimée sur les lentilles d'objectif de microscope. Le logiciel s'en sert pour estimer les plages de focus appropriées. La valeur non définie est -1.
Largeur CMOS - Cette valeur indique la largeur de l'image vidéo de votre dispositif optique.
Hauteur CMOS - Cette valeur indique la hauteur de l'image vidéo de votre dispositif optique.
Centre X CMOS - Cette valeur indique le centre optique le long de X pour l'image vidéo.
Centre Y CMOS - Cette valeur indique le centre optique le long de Y pour l'image vidéo.
PC-DMIS utilise et met à jour les valeurs Largeur CCD, Hauteur CCD, Centre X et Centre Y quand il calibre le centre optique de votre palpeur Vision. Voir « Calibrer centre optique ».
Gouttière CMOS (TBLR) - Ces valeurs indiquent le nombre de lignes supérieures (T) et inférieures (B), ainsi que les colonnes de gauche (L) et de droite (R) (en pixels) autour de l'arête de l'image de la caméra à éviter lors du calibrage et de la mesure. Certaines caméras montrent des « pixels morts » dans cette zone.
Date de calibrage - Cette zone indique la date de calibrage de votre contact Vision.
Heure de calibrage - Cette zone indique l'heure de calibrage de votre contact Vision.
Zone Focus
Retard sup - Cette zone montre le délai approximatif en secondes pour que démarre et se stabilise le mouvement de focus positif ou actif.
Latence - Cette zone montre le temps moyen en secondes entre l'enregistrement par PC-DMIS de la position de la table et celui des données de l'image vidéo.
Retard inf - Cette zone montre le délai approximatif en secondes pour que démarre et se stabilise le mouvement de focus négatif ou inactif.
Images/seconde - Cette zone montre les images mesurées par seconde lors du focus.
Profondeur - Il s'agit d'une table de la taille de dimension X du champ de vision et du facteur correspondant de profondeur de champ.
Surnom - Cette zone montre le nom donné par l'utilisateur au contact.
