Note e procedura di calibrazione nel caso di stilo a disco
Quando esegue una calibrazione basata su punti discreti di uno stilo a disco su un tastatore analogico con la sfera di qualifica, occorre usare la finestra di dialogo Misura tastatore e specificare:
Tale regola non si applica nel caso di tastatori che usano la calibrazione basata su scansione Renishaw.
Accertarsi di aver scelto come modello uno stilo a disco e non a sfera. Dopo aver fatto clic sul pulsante Misura nella finestra di dialogo Misura tastatore, PC-DMIS riconosce automaticamente che si tratta di un tastatore analogico con uno stilo a disco e procede nel modo seguente.
Se la sfera è stata spostata o se è stata scelta la modalità Man + DCC, PC-DMIS chiede di acquisire manualmente un punto sulla parte superiore della sfera di qualificazione (al polo nord) con il centro nella parte inferiore dello stilo a disco. Se la configurazione del tastatore ha un ulteriore stilo a sfera, fissato al fondo dello stilo a disco, assicurarsi di rilevare il punto con lo stilo a sfera.
Se non la sfera non è stata spostata e si è scelto di non usare la modalità Man + DCC, PC-DMIS acquisisce il punto sulla cima dell’utensile di qualificazione in modalità DCC.
Quando si costruisce il tastatore a disco PC-DMIS usa il valore predefinito delle seguenti due voci:
Le voci non interessano più il tastatore una volta costruito. I valori usati quando si calibra il tastatore sono memorizzati all'interno del tastatore stesso. È possibile modificare questi due valori nella finestra di dialogo Utility tastatore.
Procedere come segue.
Aprire la finestra finestra di dialogo Utility tastatore (Inserisci| Definizione Hardware | Tastatore).

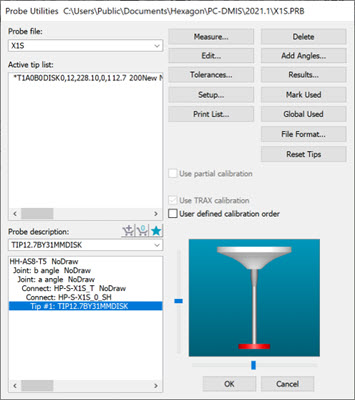

La finestra di dialogo Utility tastatore per uno stilo a disco
Fare doppio clic sulla punta del disco (evidenziata nell'immagine precedente) per mostrare la finestra di dialogo Modifica componente tastatore.
La finestra di dialogo Modifica componente tastatore per uno stilo a disco
Quando la casella di opzione Misura piano sul fondo del disco:
Quando la casella è selezionata (voce ProbeQualAnalogDiskUsePlaneOnBottom impostata su 1), PC-DMIS acquisisce quattro punti sulla parte superiore della sfera secondo uno schema circolare sul fondo dello stilo a disco, e da questo calcola il piano. La misura del piano serve ad assicurare che i punti per calibrare la faccia siano orientati correttamente per rispecchiare il piano del disco. Questa è l'impostazione predefinita per il metodo tradizionale di calibrazione mediante punti discreti.
Quando la casella non è selezionata (voce ProbeQualAnalogDiskUsePlaneOnBottom impostata su 0), PC-DMIS non tenta di misurare un piano sulla parte inferiore della superficie del disco. Invece, usa l'orientamento di progetto del disco. Questa è l'impostazione predefinita per la calibrazione basata su scansioni con dispositivi Reinshaw.
Si può immettere un valore nella casella Distanza dei punti del piano dal bordo (voce ProbeQualAnalogDiskBottomHitsDistanceFromEdge). Lo si può usare per modificare la posizione dei punti sul fondo dello stilo a disco durante la calibrazione.
PC-DMIS porta a termine la procedura eseguendo in modalità DCC le seguenti operazioni:
Una volta acquisiti i punti sulla sommità della sfera, prende sei punti disposti su due livelli per ottenere una posizione più vicina al centro della sfera.
Utilizza il punto centrale lungo il vettore dalla misurazione del piano o dall'orientamento di progettazione per posizionare correttamente la misurazione successiva
Per una calibrazione dei punti discreti, acquisisce cinque punti, di cui quattro su un cerchio all'equatore della sfera ed il quinto sul polo della sfera stessa.
Per una calibrazione basata su scansione, esegue una serie di scansioni a due livelli differenti: uno leggermente al di sotto dell'equatore e l'altro leggermente al di sopra. Ogni livello viene scansionato in entrambi i sensi, orario e antiorario. Inoltre, la scansione di ciascun livello viene eseguita nei due sensi usando due differenti valori della forza di scansione. Il risultato è che vengono eseguite otto scansioni in totale.
PC-DMIS fornisce anche la voce ProbeQualAnalogDiskPlaneStartAngle nella sezione ProbeCal dell'Editor delle impostazioni. Si tratta di un'altra voce che si può usare per modificare la posizione dei punti sul fondo dello stilo a disco durante la calibrazione.
Per ulteriori informazioni sulle voci qui descritte, vedere la sezione "ProbeCal" nella documentazione dell'Editor delle impostazioni di PC-DMIS.
