Casella degi strumenti del tastatore laser: scheda Parametri CWS

Casella degi strumenti del tastatore: scheda Parametri CWS

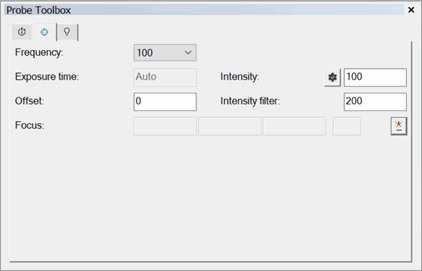

La scheda Parametri CWS nella casella degli strumenti del tastatore (Visualizza | Altre finestre | Casella strumenti del tastatore diventa disponibile una volta configurato opportunamente il sistema:

TOLLERANZA +

Definisce il valore della tolleranza superiore della misura.

TOLLERANZA -

Definisce il valore della tolleranza inferiore della misura,

Se il CWS è su un controller incorporato, la scheda Parametro CWS avrà solo le opzioni Tolleranza positiva e Tolleranza negativa.

Frequenza (frequenza di misura)

La frequenza di misura imposta il numero di valori misurati dal sensore per unità di tempo. Ad esempio, se la frequenza di misura è di 2000 Hz, verranno eseguite 2000 misure per secondo. L'indicatore di intensità sul display consente di selezionare l'impostazione corretta.

Intervallo delle impostazioni

Di norma, l'utente dovrebbe cercare di eseguire misure con la massima frequenza possibile per ottenere quanti più valori nel minor tempo possibile. Nel caso di superfici con una riflettività molto bassa, può essere necessario ridurre la frequenza di misura. Questo la l'effetto di illuminare più a lungo la riga dei sensori ottici CCD e quindi rende possibile l'esecuzione di misure anche se l'intensità riflessa è molto bassa.

Una sovramodulazione della linea dei CCD su superfici ad alta riflettività con basse frequenze di misura può portare a errori di misura. Se l'indicatore di intensità sul pannello di comando del CWS mostra ,,Int: 999" lampeggiante, o la finestra Letture tastatore visualizza il valore dell'intensità in rosso o vicino al 100%, si sta verificando una sovramodulazione.

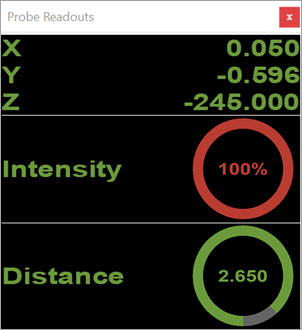

Finestra Letture tastatore che mostra una sovramodulazione

Quando si verifica una sovramodulazione, scegliere la frequenza di misura immediatamente superiore. Se è già stata selezionata la massima frequenza di misura (2000 Hz sui CHRocodileS, 1000Hz sui CHR150E), è possibile ridurre l'intensità riflessa in uno o due modi seguenti:

Tempo di esposizione (valore della luminosità)

Si può selezionare il tempo di esposizione (valore della luminosità) qui se il parametro Intensità automatica è impostato su ON.

La luminosità della lampada è modulata in modo da ottenere una percentuale definita dell'ampiezza di modulazione. Il valore può andare dallo 0% al 75%. Per la maggior parte dei casi si consiglia un valore della luminosità compreso tra il 20% e il 40%.

Intensità automatica

Questa opzione permette di definire la durata relativa degli impulsi del LED e con essa la luminosità effettiva della sorgente luminosa.

Se si misura una superficie altamente riflettente, o su cui si ha sovramodulazione anche con la massima frequenza di misura, ha senso ridurre il tempo di esposizione.

Il modo migliore di misurare con un'elevata precisione una superficie poco riflettente è quello di usare una maggiore durata degli impulsi.

Intensità automatica: OFF

Deselezionare il pulsante Intensità automatica () per usare l'attuale intensità luminosa del LED.

Intensità automatica: ON

Con il pulsante Intensità automatica selezionato, la regolazione indipendente della durata dei lampeggi dei LED durante l'esposizione rende più facile per l'utente ottenere automaticamente la migliore impostazione dell'intensità luminosa e un rapporto segnale-rumore ottimale quando esegue misure su superfici variabili. Permette anche di ottenere un valore ottimale del rapporto segnale-rumore.

Il sistema modula la luminosità della lampada in modo da ottenere una percentuale definita dell'ampiezza di modulazione. Il valore può andare dallo 0% al 75%. Per la maggior parte dei casi si consiglia un valore della luminosità compreso tra il 20% e il 40%.

Scostamento

Questa è la distanza di cui la macchina si muove nella direzione della misura oltre alla posizione della misura.

Il supporto allo scostamento per il sensore HP-OW(CWS) richiede la disponibilità della versione 51.03.000 o successiva del firmware del controller in c.c. installato.

Si supponga per esempio di voler eseguire una routine di misurazione su un elemento da misurare mediante un sensore HP-OW o CWS. Se il parametro relativo allo scostamento non è uguale a zero e la versione in uso del firmware non supporta il parametro dello scostamento dell'HP-OW, PC-DMIS visualizza il seguente messaggio di errore:

MESSAGGIO DI PC-DMIS:

Il parametro laser "Scostamento" non è supportato dal controller della macchina.

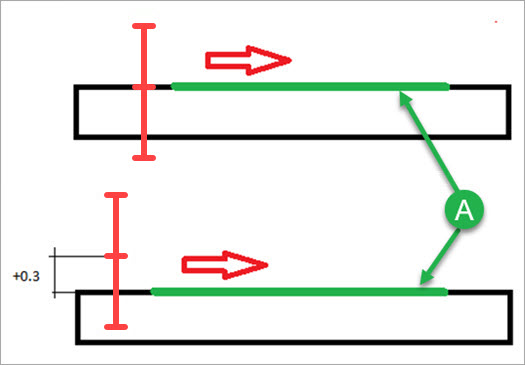

Esempio di scansione lineare prima e dopo l'applicazione dello scostamento

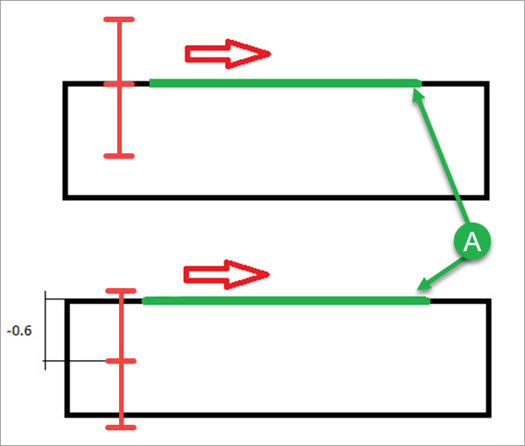

Esempio di scansione dello spessore prima e dopo l'applicazione dello scostamento

Filtro intensità

Questa voce definisce il valore di soglia tra rumore e segnale di misura. Il software ritiene che i picchi che ricadono sotto questa soglia non siano validi e li mostra sul display con un valore "0" della misura.

Per una misura valida, l'intensità deve essere compresa tra 0 e 999 su CHRocodileS o 99 su CHR150E; altrimenti occorrerà cambiare la frequenza di misura.

Se si misura la distanza da una superficie a bassa riflettività, l'intensità della luce riflessa può essere troppo bassa e occorrerà ridurre la frequenza di misura. Per una frequenza di misura inferiore a 1 kHz, si consiglia un valore di soglia di 40 per i CHRocodileS o di 25 per i CHR150E. Questo evita di misurare valori con una intensità troppo bassa, appena superiore al rumore, che darebbero risultati falsati.

A una frequenza di misura di 1 kHz e oltre (solo per i CHRocodileS), un valore di soglia di 15 è il migliore per sfruttare la massimo la dinamica del dispositivo.

Fuoco

Questa parte ha quattro caselle per X, Y, Z e la qualità del segnale. Fare clic sul pulsante Messa a fuoco automatica per eseguire una messa a fuoco o una misura della superficie per visualizzare i valori di X, Y, Z e della qualità del segnale.

Per ulteriori dettagli, vedere "Parametri del CWS" nella documentazione di PC-DMIS Vision.
