Creazione di un indicatore del raggio in 2D

Per creare un indicatore raggio 2D con una sezione trasversale:

1. Crea la sezione trasversale.

• Per i dettagli sulla creazione di una sezione trasversale di una nuvola di punti, vedere "SEZIONE TRASVERSALE".

• Per i dettagli sulla creazione di una sezione trasversale di una mesh, vedere "Operatore SEZIONE TRASVERSALE mesh".

2. Selezionare il pulsante Presentazione delle sezioni trasversali () nella barra degli strumenti Nuvola di punti (Visualizza | Barre degli strumenti | Nuvola di punti) per vedere in 2D la sezione trasversale.

3. Tenere premuto il tasto Maiusc e puntare al raggio desiderato. Apparirà un widget di visualizzazione. Il widget di visualizzazione mostrerà i valori nominali, misurati e della deviazione del raggio.



Widget di visualizzazione dell'indicatore raggio 2D che mostra i valori nominali, misurati e della deviazione del raggio.

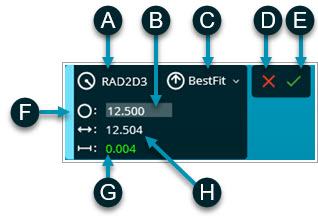

4. Fare clic per selezionare il raggio. Sarà visualizzata la finestra di dialogo del widget.



A - ID dell'indicatore raggio 2D

B - Valore nominale del raggio

C - Algoritmo usato per calcolare il raggio

D - Pulsante Annulla

E - Pulsante Crea

F - Usare la maniglia per muovere la finestra di dialogo del widget

G - Valore della deviazione del raggio

H - Valore misurato del raggio



La finestra di dialogo del widget dell'indicatore del raggio in 2D

Nella finestra di dialogo del widget è possibile:

• cambiare l'ID dell'indicatore raggio in 2D (A) e il valore nominale del raggio (B);

• selezionare nell'elenco (C) l'algoritmo usato dal software per calcolare il raggio;

• fare clic sul pulsante Crea (E) per creare l'indicatore del raggio o sul pulsante Annulla (D) per chiudere la finestra di dialogo del senza creare l'indicatore;

• Riposizionare il widget. Per fare ciò, puntare alla maniglia sul lato sinistro del widget (F). Selezionarla con un clic e trascinare il widget nella finestra di visualizzazione grafica per riposizionarlo.

5. Quando si crea l'indicatore del raggio in 2D, PC-DMIS crea nella finestra di modifica il comando associato. Se necessario è possibile creare ulteriori indicatori di raggi.

Per cambiare le impostazioni del raggio:

• cambiarle direttamente nella finestra di modifica;

• fare clic sul comando dell'indicatore del raggio nella finestra di modifica e premere il tasto F9 per aprire la finestra di dialogo Indicatore raggio 2D e apportare le modifiche.

Come funziona il calcolo dell'indicatore raggio 2D

• Quando la sezione trasversale ha punti sia nominali (poligonale nera) sia misurati (poligonale gialla):

Calcolo del raggio nominale in 2D

Partendo dal punto misurato inziale, il raggio nominale si trova sulla poligonale nera più vicina. Il software calcola il raggio nominale (teorico) di un cerchio best-fit in base al metodo dei minimi quadrati, usando tutti i punti nominali che rientrano nella deviazione standard di 0,005 mm.

Calcolo del raggio misurato in 2D

Il software calcola un cerchio best-fit con il metodo dei minimi quadrati usando i punti reali sulla poligonale gialla associati ai punti nominali.

• Quando la sezione trasversale ha solo punti nominali (poligonale nera):

Partendo dal punto nominale inziale, il software trova il raggio sulla poligonale nera più vicina. Il software calcola il raggio nominale (teorico) di un cerchio best-fit in base al metodo dei minimi quadrati, usando tutti i punti nominali che rientrano nella deviazione standard di 0,005 mm.

• Quando la sezione trasversale ha solo punti misurati (poligonale gialla):

Partendo dal punto misurato inziale, il software calcola il raggio di cerchio best-fit in base al metodo dei minimi quadrati. Il software usa tutti i punti misurati che rientrano nella deviazione standard di 0,005 mm e in una distanza di ricerca di 0,25 mm per trovare eventuali segmenti ulteriori che appartengono al raggio.
