L'elenco a discesa sotto dell'elenco Operatore contiene le seguenti opzioni: Vettore, Asse, Curva e 2 punti. Per i dettagli su come opera la funzione Curva, vedere l'argomento "Creazione di una sezione trasversale lungo una curva". Per i dettagli sull'opzione 2 punti, vedere l'argomento "Creazione di una sezione trasversale tra 2 punti".

Il software visualizza il punto iniziale come una pallina blu nella finestra di visualizzazione grafica. Si può usare utilizzare la pallina come maniglia da trascinare in una nuova posizione. Il punto inziale viene definito dal primo clic nella finestra di visualizzazione grafica. Nel comando della finestra di modifica, il valore del punto iniziale è contenuto nel parametro PUNTO INIZIALE.

• Direzione (si applica solo all'opzione Vettore e 2 punti): questo valore indica la direzione del vettore normale. La direzione viene definita dal secondo clic nella finestra di visualizzazione grafica. Nel comando della finestra di modifica, il valore della direzione è contenuto nel parametro NORMALE.

• Asse (si applica solo all'opzione Asse): usare questa opzione per creare una sezione trasversale lungo l'asse X, Y o Z. Selezionare l'asse desiderato (quello predefinito è l'asse X) e impostare nella finestra di visualizzazione grafica un punto iniziale e un punto finale. Il piano della sezione taglierà il pezzo a una distanza valore sopra la lunghezza della sezione trasversale.

• Passo: questo valore indica la distanza tra i piani. In realtà, nel comando della finestra di modifica, il passo è associato al parametro INCREMENTO.

Se il valore nella casella Passo è maggiore del valore nella casella Lunghezza, l'unica sezione di taglio sarà creata nel punto iniziale.

• Lunghezza: questo valore indica la distanza massima tra il primo e l'ultimo piano. Il software visualizza il valore della lunghezza nel parametro Lunghezza della finestra di dialogo. PC-DMIS la visualizza nella finestra di visualizzazione grafica con una linea viola.

• Distanza di riempimento discontinuità: questo valore definisce il massimo valore della discontinuità lungo le poligonali gialle misurate di una sezione trasversale. Se sono minori o uguali a questo valore, PC-DMIS riempie le discontinuità con i punti calcolati. Questo valore può essere impostato anche nell'Editor delle impostazioni di PC-DMIS. Per i dettagli, vedere l'argomento "CrossSectionMaximumEmptyLength" nella guida dell'Editor delle impostazioni di PC-DMIS.

Questo valore può essere impostato anche nell'Editor delle impostazioni di PC-DMIS. Per i dettagli, vedere l'argomento "CrossSectionCopCadCrossSectionStep" nella guida dell'Editor delle impostazioni di PC-DMIS.

• Dimensioni del profilo: fare clic sul pulsante Aggiungi per creare una nuova dimensione del profilo di ogni sezione trasversale. Per i dettagli sulla dimensione di un profilo, vedere il capitolo "Dimensionamento di un profilo - Linea o superficie" nel capitolo "Uso delle dimensioni Legacy" della guida delle funzioni base di PC-DMIS.

• Vista analisi: fare clic sul pulsante Aggiungi per creare il comando VISTA_ANALISI nella finestra di modifica. Per i dettagli sul comando VISTA_ANALISI, vedere "Dettagli sul comando Comando Crea vista analisi" nel capitolo "Inserimento di comandi di rapporto" della guida delle funzioni base di PC-DMIS.

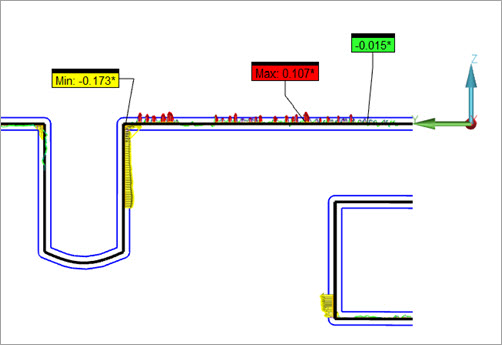

• Annotazione Min/Max: fare clic sul pulsante Aggiungi per creare i valori minimo e massimo nel modulo delle etichette di annotazione per la sezione trasversale attiva.

PC-DMIS calcola i punti massimi e minimi ogni volta che si esegue la routine di misurazione.

• Comandi CAD: selezionare la casella di opzione Seleziona per selezionare le superfici CAD nella finestra di visualizzazione grafica. Quando si fa clic su Crea PC-DMIS filtra tutte le sezioni trasversali che non attraversano le superfici selezionate.

Ad esempio, se è stata selezionata la superficie A dopo aver definito i punti iniziale e finale, PC-DMIS genererà solo le sezioni trasversali B e C:

Esempio di superficie selezionata (A) che limita le sezioni trasversali a (B) e (C) soltanto

Le superfici selezionate non hanno influenza sulla visualizzazione che si ottiene quando si fa clic sul pulsante Visualizza.

Quando i piani di taglio sono visibili nella finestra di visualizzazione grafica, è possibile manipolarli modificandoli come segue.

• Per ridimensionare l'altezza e la larghezza dei piani di taglio, trascinare in una nuova posizione la maniglia sul bordo del piano.

• Per far ruotare l'insieme dei piani intorno al loro asse, trascinare in una nuova posizione la maniglia sullo spigolo di un piano.

• Per ridefinire i valori INIZIALE o FINALE della linea viola, trascinare in una nuova posizione la prima o l'ultima maniglia blu sulla linea di lunghezza viola. Mentre la direzione cambia, vengono aggiornati i valori nella finestra di dialogo e il numero dei piani nella finestra di visualizzazione grafica. Nel caso della modalità Asse, la direzione dei piani non cambia.

• Per spostare la serie di piani, selezionare e trascinare la maniglia blu centrale della linea di lunghezza viola.

Quando si crea o modifica una sezione trasversale, i piani di taglio appaiono in una vista trasparente come mostrato sopra.

• PUNTO INIZIALE: questo valore specifica il punto iniziale della sezione trasversale mediante le caselle Punto iniziale X, Y e Z.

• NORMALE: questo valore specifica il vettore della sezione trasversale mediante le caselle Direzione I, J e K.

• LARGHEZZA: questo valore specifica nella casella Larghezza il valore della larghezza della sezione trasversale.

• ALTEZZA: questo valore specifica nella casella Altezza il valore dell'altezza della sezione trasversale.

• TOLLERANZA: questo valore specifica nella casella Distanza il valore usato da PC-DMIS per determinare la distanza massima dal piano a cui si deve trovare un punto perché PC-DMIS lo consideri parte della sezione trasversale.

• INCREMENTO: questo valore specifica nella casella Passo il valore tra i piani di taglio.

• LUNGHEZZA: questo valore specifica nella casella Lunghezza il valore tra il primo e l'ultimo piano di taglio.

• TOLLERANZA SMUSSATURA: questo valore specifica nella casella Toll. smussatura il valore della tolleranza per rifinire i punti associati alla sezione trasversale generata.

Definizione della sezione trasversale mediante la finestra di visualizzazione grafica

Per definire alcuni dei parametri della sezione trasversale, fare clic sul modello CAD nella finestra di visualizzazione grafica per selezionare il punto di inizio. Verrà visualizzata una linea rosa. Fare clic su un secondo punto nel modello CAD per determinare il vettoreDirezione e il parametro Lunghezza.

Creazione di una dimensione Profilo nella finestra di visualizzazione grafica

Quando si fa doppio clic sull'etichetta di una sezione trasversale, PC-DMIS crea una nuova dimensione Profilo che valuta la sezione trasversale selezionata.
