Se si decide di esportare una nuvola di punti con una sezione trasversale usando IGES, PC-DMIS esporta le sezioni trasversali selezionate come curva B-spline e come entità IGES Tipo 126.

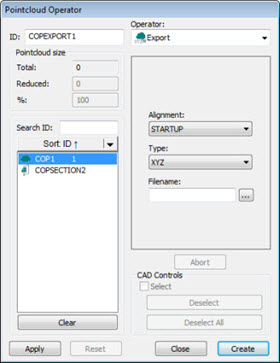

Finestra di dialogo Operatore Nuvola di punti - Operatore Esportazione nuvola di punti
L'operazione di esportazione di una nuvola di punti esporta i dati in un comando NUV o in un comando Operatore in un file esterno in un formato specificato. La finestra di dialogo per questa operazione è simile a quella dell'operatore IMPORTAZIONE nuvola di punti.
Per applicare l'operazione ESPORTAZIONE nuvola di punti a una nuvola di punti, nella barra degli strumenti Nuvola di punti fare clic su XYZ (
), IGS (
) o PLS (
). Si può anche fare clic sulla voce del menu File | Esporta | Nuvola di punti. Il software apre la finestra di dialogo Esporta dati nuvola di punti.

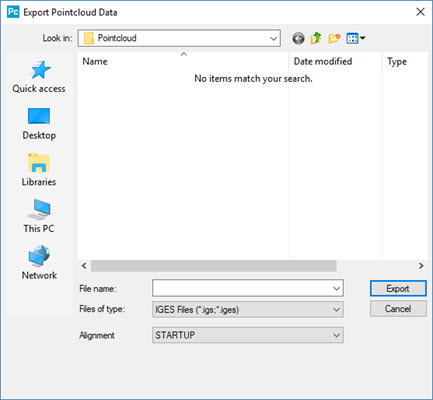

La finestra di dialogo Esporta dati nuvola di punti
L'operatore ESPORTAZIONE nuvola di punti usa le seguenti opzioni.
Nome file - Questa opzione definisce il nome del file da esportare.
Tipo di file - Questa opzione definisce il formato dei dati per l'esportazione. Può essere XYZ, IGES o PSL (Polyworks).
Per l'esportazione dei tipi di file XYZ, è possibile definire il carattere separatore da utilizzare. Per i dettagli, vedere "ExportXYZSeparator" nella sezione "PointcloudOperator" della documentazione dell'Editor delle impostazioni di PC-DMIS.
Allineamento: - Questa opzione definisce il tipo di allineamento da usare per l'esportazione dei dati.
Fare clic su Crea per inserire un comando NUV/OPER,ESPORTA nella finestra di modifica.
Per esempio:
ESPORTANUV1=NUV/OPER,ESPORTA,FORMATO=IGES,FNOMEFILE=D:/Dataout.IGS,DIMENSIONE=1623201
REF,NUV1,,
Specificare il tipo di formato dei dati nel comando FORMATO e nome e percorso del file di output nel comando NOMEFILE, quindi fare riferimento al comando NUV che contiene i dati. Se si applica un filtro al comando NUV si dovrà usare comando FILTRONUV per l'esportazione al posto del comando NUV originale.
Ad esempio, REF, FILTRONUV1, al posto di REF, NUV1,. Ciò assicura che il file esportato rispecchi l'insieme dei filtri.
ESPORTANUV1=NUV/OPER,ESPORTA,FORMATO=IGES,NOMEFILE=D:/DataouT.IGS,DIMENSIONE=0
RIF, NUVFILTRO1,,
Si può anche selezionare più di un comando nell'elenco per esportarli tutti insieme in una sola operazione.
Finestra di dialogo Operatore Nuvola di punti con più comandi selezionati
In questo caso, PC-DMIS inserisce il comando nella finestra di modifica.
Per esempio:
ESPORTANUV1=NUV/OPER,ESPORTA,FORMATO=XYZ,FNOMEFILE=D:/Dataout.XYZ,DIMENSIONE=1246
RIF,SEZNUV1,SEZNUV2,SEZNUV3,SEZNUV4,,
