È possibile impostare la rappresentazione grafica di una nuvola di punti selezionata (NUV). PC-DMIS memorizza le impostazioni quando si salva la routine di misurazione. A questo scopo, fare clic con il pulsante destro del mouse sulla nuvola nella finestra di modifica, o fare clic con il pulsante destro del mouse sull'etichetta della nuvola nella finestra di visualizzazione grafica per visualizzare le opzioni del menu Visualizzazione nuvola di punti:

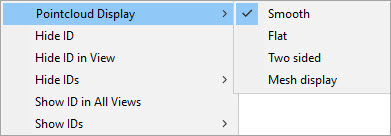

Il menu Visualizzazione nuvola di punti per i dati della nuvola senza i valori dell'intensità

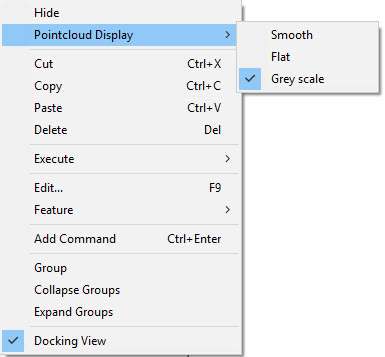

Il menu Visualizzazione nuvola di punti per i dati della nuvola con i valori dell'intensità
Le opzioni di Visualizzazione nuvola di punti sono le seguenti:
Smussata - Questa opzione mostra la nuvola colorata e smussata.

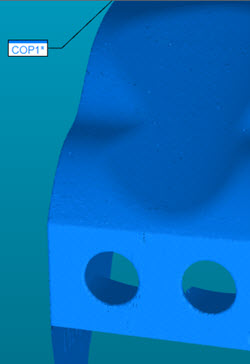

Esempio di visualizzazione di una nuvola di punti usando l'opzione Smussata
Piatta - Questa opzione mostra la nuvola non ombreggiata. Questa scelta richiede il minimo di memoria grafica.

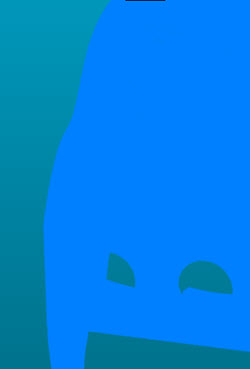

Esempio di visualizzazione di una nuvola di punti usando l'opzione Piatta
Bilaterale - Questa opzione mostra la nuvola ombreggiata in cui il lato scansionato del pezzo ha il colore definito per la nuvola, e quello non scansionato ha il colore di contrasto. Se i dati della nuvola di unti contengono valori dell'intensità, PC-DMIS sostituisce questa opzione con l'opzione Scala dei grigi.

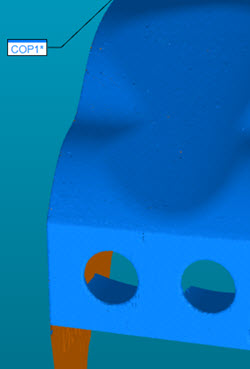

Esempio di visualizzazione di una nuvola di punti usando l'opzione Bilaterale
Scala dei grigi - Questa opzione sostituisce l'opzione Bilaterale se i dati contengono valori dell'intensità (per esempio, i dati di una nuvola di punti creata con uno scanner ATS600). Questa opzione è disponibile anche se si importa una nuvola di punti che contiene i valori dell'intensità. Quando si seleziona questa opzione, PC-DMIS colora nella scala di grigi la visualizzazione della nuvola di punti nella finestra di visualizzazione grafica.

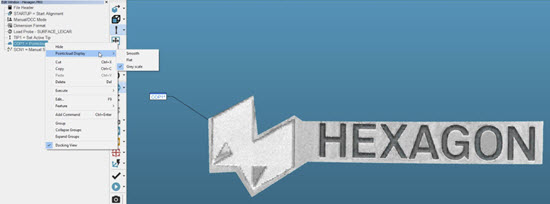

Esempio di visualizzazione di una nuvola di punti nella scala dei grigi
Come mesh - Con questa opzione il software mostra la nuvola di punti come una mesh.

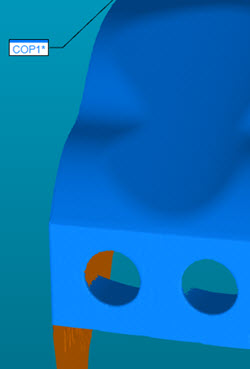

Esempio di visualizzazione di una nuvola di punti usando l'opzione Come mesh
L'opzione Come mesh è disponibile solo se si ha una licenza Mesh è si è eseguita la scansione della nuvola usando l'opzione Come mesh (solo per PC-DMIS Portable). Per i dettagli, vedere "Riquadro Visualizzazione nuvola di punti".
L'impostazione Come mesh riguarda solo la visualizzazione. I dati sottostanti sono quelli di una nuvola. Questo significa che se si modifica la nuvola o se si esegue qualsiasi operazione NUV sulla nuvola di punti la visualizzazione "come mesh" si perde e vengono visualizzati di nuovo i punti.
