La vista laser è una vista nella finestra di visualizzazione grafica che consente di visualizzare quello che il sensore "vede". Si può accedere alla vista laser ogniqualvolta si fa clic sulla scheda Laser.
Si può usare la vista laser durante la calibrazione del tastatore laser, la scansione e la misurazione di elementi automatici. Questa scheda mostra le informazioni usate da PC-DMIS. Durante il processo di scansione, PC-DMIS scarta qualsiasi dato all'esterno del rettangolo della regione di taglio. Per ulteriori informazioni, vedere la schermata in “Barra degli strumenti del tastatore laser: scheda Proprietà regione di taglio laser”.

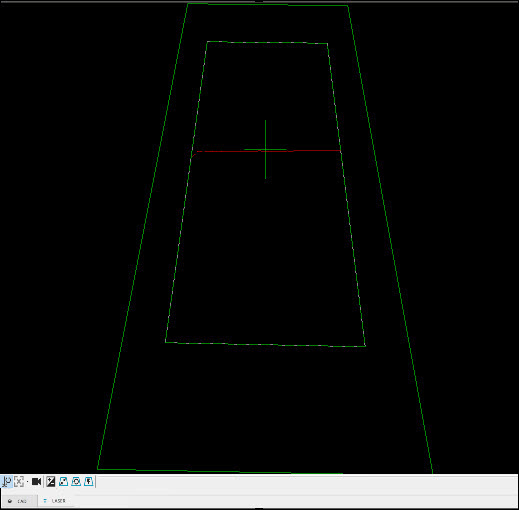

Finestra di visualizzazione grafica - Scheda Laser
Fare clic sul pulsante Avvia/Arresta (
) per attivare o disattivare lo stato del laser nella scheda Laser. Quando si apportano modifiche nella Barra degli strumenti del tastatore, sarà necessario modificare lo stato del laser per applicare le modifiche nella scheda Laser.
Aggiunte per i sensori Perceptron:
Esposizione automatica - Questo pulsante determina automaticamente l'esposizione ottimale da usare per la misurazione. Prima di fare clic su questo pulsante, puntare il laser sul pezzo. Per ulteriori informazioni, vedere "Esposizione".
Aggiunta per i sensori Perceptron e HP-L:
A partire dalla versione 2019 R2, PC-DMIS non supporta più i sensori laser Perceptron. Può essere ancora possibile installare PC-DMIS 2019 R2 e versioni successive, ma PC-DMIS visualizzerà un errore se si prova a eseguire routine di misurazione che usano scanner Perceptron. Per ulteriori informazioni rivolgersi all'assistenza tecnica.
Se si usa un sensore Perceptron o HP-L, PC-DMIS visualizza i seguenti pulsanti.
Guadagno automatico - Quando il sensore HP-L-5.8 è a portata di un pezzo, selezionare questo pulsante per memorizzare l'impostazione migliore del guadagno e aggiornare di conseguenza la casella degli strumenti del tastatore.
Taglio automatico - Questo pulsante imposta automaticamente il taglio in base ai dati presenti nella scheda Laser.
Reimposta taglio - Questo pulsante cancella il taglio esistente. Questo reimposta l'intera vista del sensore per la modalità dello zoom di scansione selezionata. Per ulteriori informazioni, vedere "Stati di zoom della scansione (per i sensori HP-L)
Centra il pezzo - Questo pulsante centra il pezzo nel campo visivo del sensore.
Inoltre, per i sensori Perceptron e HP-L, è possibile trascinare l'area di taglio con il mouse. È una facile alternativa alla definizione della regione di taglio mediante immissione dei valori nella Casella degli strumenti del tastatore.
Per dettagli sulle opzioni del sensore HP-L-10.10, vedere l'argomento "Uso della vista attiva con il sensore HP-L-10.10" nella documentazione di PC-DMIS Laser.
