Alcuni elementi dell'interfaccia utente di PC-DMIS sono particolarmente utili quando si usano dispositivi portatili. L'immagine seguente mostra un esempio di interfaccia utente di PC-DMIS Portable.

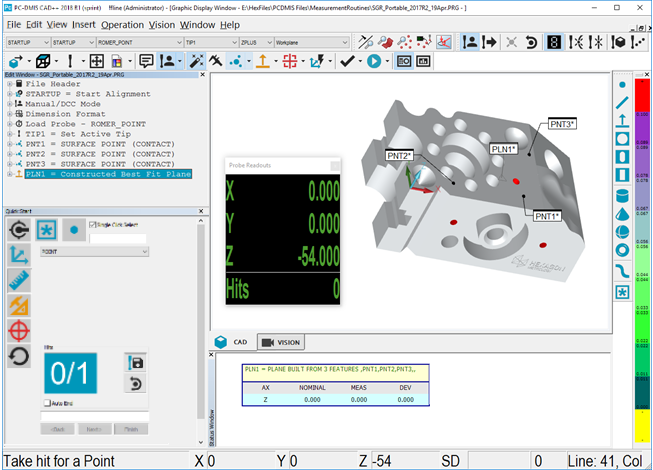

Esempio di interfaccia utente di PC-DMIS Portable
Fare clic su una parte dell'immagine soprastante per visualizzare informazioni su quella parte dell'interfaccia utente.
I seguenti elementi dell'interfaccia utente sono descritto in maggiore dettaglio altrove in questa documentazione.
Inoltre, i seguenti elementi dell'interfaccia utente sono descritti in maggiore dettaglio nella documentazione delle funzioni base di PC-DMIS.
Barra dei menu - Questa parte dell'interfaccia permette all'utente di accedere a tutte le funzionalità di PC-DMIS dalla barra dei menu e dai relativi elenchi a discesa. Per ulteriori informazioni sulla barra dei menu, vedere "La barra dei menu" nel capitolo "Navigazione all'interno dell'interfaccia utente" della documentazione delle funzioni base di PC-DMIS.
Barra degli strumenti Vista grafica - Questa parte dell'interfaccia permette di modificare la vista nella finestra di visualizzazione grafica. Per ulteriori informazioni su questa barra degli strumenti, vedere "Barra degli strumenti Vista grafica" nel capitolo "Uso delle barre degli strumenti" della documentazione delle funzioni base di PC-DMIS.
Barra degli strumenti Elementi grafici - Questa parte dell'interfaccia attiva e disattiva la visualizzazione delle etichette nella finestra di visualizzazione grafica. Per ulteriori informazioni su questa barra degli strumenti, vedere "Barra degli strumenti Elementi grafici" nel capitolo "Uso delle barre degli strumenti" della documentazione delle funzioni base di PC-DMIS.
Finestra di visualizzazione grafica - Questa parte dell'interfaccia visualizza gli elementi geometrici in corso di misurazione. Per ulteriori informazioni su questa finestra, vedere "La finestra di visualizzazione grafica" nel capitolo "Navigazione all'interno dell'interfaccia utente" della documentazione delle funzioni base di PC-DMIS.
Barra dei colori delle dimensioni - Questa parte dell'interfaccia mostra i colori delle tolleranze delle dimensioni e i valori di scala loro associati. Per ulteriori informazioni su questa voce, vedere "Uso della finestra dei colori delle dimensioni (Barra dei colori delle dimensioni)" nel capitolo "Uso di altre finestre, editor e strumenti" della documentazione della versione base di PC-DMIS.
Se la licenza LMS o la chiave hardware sono programmate per supportare tutte le interfacce, occorrerà eseguire il programma di installazione di PC-DMIS con uno dei seguenti switch: /Interface:romer, /Interface:leica, /Interface:smxlaser, o /Interface:faro.
È possibile aggiungere questi switch, che distinguono tra maiuscole e minuscole, creando un collegamento al file Setup.exe di PC-DMIS e aggiungendo lo switch desiderato alla casella Destinazione (ad esempio: c:\download\PC-DMIS\setup.exe /Interface:romer). Se si installa con una licenza LMS o una chiave hardware programmata per una specifica interfaccia, il software installa automaticamente l'interfaccia corretta.
Prima di caricare una routine di misurazione, dal menu si può anche passare a un'altra interfaccia di Portable. Per ulteriori informazioni, vedere la sezione Interfaccia selezionabile di Portable di questa documentazione.
Vedere anche:
Display del polso per braccio portatile Hexagon (RA8)
Nota sul caricamento dei tastatori durante l'esecuzione di Portable
