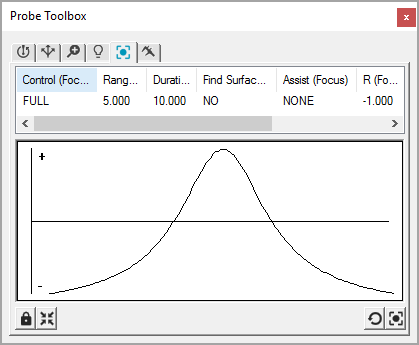

Casella degli strumenti del tastatore che mostra la scheda Fuoco con risultati grafici della messa a fuoco non corretta.
Un grafico di una messa a fuoco corretta mostrerebbe una curva arrotondata, come una U rovesciata.
La scheda Fuoco permette di eseguire un'immediata messa a fuoco sul pezzo entro la regione rettangolare definita nella finestra di visualizzazione grafica. Quando si usa questa opzione, il software non genera alcun comando nella routine di misurazione.
Per eseguire la messa a fuoco, usare la scheda Vision nella finestra per spostare o ridimensionare il bersaglio rettangolare sulla parte desiderata del pezzo, e selezionare uno dei pulsanti di messa a fuoco. La macchina metterà a fuoco sull'area specificata del bersaglio, visualizzerà la posizione ottimale del fuoco in sovrapposizione sulla scheda Vision e visualizzerà in un grafico la curva della messa a fuoco.
Se si seleziona Doppia passata, il grafico non mostrerà la passata iniziale, la solo la passata finale.
Per ottenere la massima accuratezza e ripetibilità, eseguire la focalizzazione con il maggior ingrandimento disponibile.
È possibile impostare i parametri specifici della messa a fuoco di un elemento nella scheda Bersagli, e quindi selezionare l'insieme dei parametri della messa a fuoco. Vedere "Casella degli strumenti del tastatore - Scheda Bersagli".
Nella scheda Vision verranno visualizzati dei messaggi di avvertenza e di errore a indicare il risultato della messa a fuoco e per fornire indicazioni in merito.
Se il messaggio è preceduto da "Avvertenza", il valore della messa a fuoco è stato calcolato, ma la precisione può essere migliorata tenendo presente quanto riportato nel messaggio. Questo segnala se la velocità è eccessiva, se il rettangolo della messa a fuoco è troppo piccolo o se l'ingrandimento non è sufficiente.
Se il messaggio è preceduto da "Errore", la messa a fuoco non è riuscita. PC-DMIS Vision ripristina i valori precedenti del calcolo della messa a fuoco.
