Prob Araç Kutusu - CWS Parametresi sekmesi

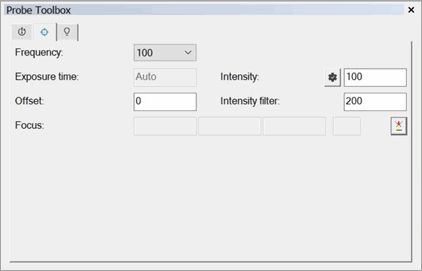

Prob Araç Kutusu'ndaki (Görünüm | Diğer Pencereler | Prob Araç Kutusu) CWS Parametresi sekmesi sistem uygun şekilde yapılandırıldıktan sonra kullanılabilir duruma gelir:
CWS'leri etkin lazer sistemi olarak yapılandırmanız gerekir. Genellikle fabrika bunu başlangıç prosedürü sırasında yerel olarak yapar veya bir servis mühendisine yaptırır.
Sistem yapılandırıldıktan sonra, doğru özelliklerle bir prob tanımlamanız gerekir. Probu Prob Yardımcı Programları iletişim kutusundan oluşturabilirsiniz. OPTIV_FIXED seçimini ve CWS içeren bir lens kullanmanız gerekir. Fabrika tarafından sağlanmadıysa bunu USRPROBE.DAT dosyasında tanımlamanız gerekir.
+ TOLERANS
Ölçüm için üst tolerans değerini tanımlar.
- TOLERANS
Ölçüm için alt tolerans değerini tanımlar.
CWS'niz katıştırılmış bir denetleyicideyse, CWS Parametresi sekmesinde yalnızca +Tolerans ve -Tolerans seçenekleri bulunacaktır.
Frekans (Ölçüm Oranı)
Ölçüm hızı, optik sensörün belli bir saat biriminde kaydettiği ölçülen değer sayısını belirler. Örneğin, ölçüm oranı 2000 Hz olarak belirlendiğinde, 2000 ölçüm değeri saniyede alınır. Ekrandaki yoğunluk göstergesi, doğru ayarı seçmenize yardımcı olabilir.
Ayar Aralığı
Kural olarak, mümkün olan en kısa sürede mümkün olduğu kadar çok ölçüm değeri elde etmek için mümkün olana en yüksek ölçüm hızında ölçüm yapmaya çalışmanız gerekir. Çok az yansıtma özelliği bulunan yüzeylerde, ölçüm hızını azaltmak gerekli olabilir. Bu, optik sensörün CCD-hattını daha uzun süre aydınlatma etkisine sahiptir ve bu sayede, yansıtılan yoğunluk çok az olsa bile, ölçümlerin gerçekleştirilmesini olanaklı kılar.
Yüksek oranda yansıtıcı yüzeylerin üzerindeki ve küçük ölçüm hızlarında CCD-hattının aşırı modülasyonu ölçüm hatalarına neden olabilir. CWS denetleyici kutusundaki yoğunluk göstergesi yanıp sönen bir "Int: 999" ise veya Prob Okumaları penceresinde kırmızı olarak %100'e yakın bir yoğunluk değeri görüntüleniyorsa aşırı modülasyon olmaktadır.

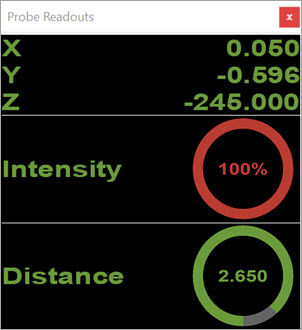

Aşırı modülasyon görülen Prob Okumaları penceresi
Aşırı modülasyon meydana geldiğinde, bir sonraki en yüksek ölçüm hızını seçin. Maksimum ölçüm hızı (CHRocodileS üzerinde 2000 Hz, CHR150E üzerinde 1000 Hz) önceden ayarlanmışsa, yansıtılan yoğunluğu iki yöntemden biriyle azaltabilirsiniz:
Algılayıcı kafayı, ölçüm aralığının üst veya alt eşiğinde konumlandırın.
autoadaptfunction'ı (Otomatik Yoğunluk parametresinin AÇIK olarak ayarlandığı) devreye alın. Bu, lamba yoğunluğunu parça yansıtmasına bağlı olarak sürekli adapte eder. Burada, koyu referans kullanılmaz. PC-DMIS programının desteklediği yöntem budur.
Pozlama Süresi (Parlaklık Değeri)
OTOMATİK Yoğunluk parametresi AÇIK olarak ayarlanmışsa burada pozlama süresini (parlaklık değeri) seçebilirsiniz.
Lambanın parlaklığı, modülasyon büyüklüğünün tanımlı bir yüzdesini elde edebileceğiniz şekilde modüle edilir. Değer, %0 ila %75 aralığında bulunabilir. Çoğu uygulama için, önerilen bir parlaklık değeri %20 ila %40 arasındadır.
Otomatik Yoğunluk
Bu değer, LED'in göreli darbe süresini ve onunla birlikte ışık kaynağının etkili parlaklığını tanımlar.
Eğer yüksek oranda yansıtıcı bir yüzeyi ölçüyorsanız ve en yüksek ölçüm hızı hala aşırı modülasyon ile sonuçlanıyorsa, o zaman pozlama süresini azaltmak mantıklı olacaktır.
Düşük oranda yansıtıcı bir yüzeyi yüksek ölçüm hızıyla ölçmenin en iyi yolu daha uzun bir darbe süresi kullanmaktır.
Otomatik Yoğunluk: KAPALI
LED'in geçerli ışık yoğunluğunu kullanmak için Otomatik Yoğunluk düğmesini (
) kapatın.
Otomatik Yoğunluk: AÇIK
Otomatik Yoğunluk düğmesi AÇIK olarak ayarlıyken, pozlama süresi sırasında LED için flaş süresinin bağımsız olarak ayarlanması değişken yüzeylerde ölçüm yaparken otomatik olarak en iyi yoğunluğu elde etmenizi sağlar. Bu ayrıca optimum sinyal/gürültü oranını elde etmeyi sağlar.
Sistem, modülasyon büyüklüğünün tanımlı bir yüzdesini elde etmek için lambanın parlaklığını modüle eder. Değer, %0 ila %75 aralığında bulunabilir. Çoğu uygulama için, önerilen parlaklık değeri %20 ila %40 arasındadır.
Ofset
Bu, ölçüm konumuna ek olarak, makinenin ölçüm yönünde hareket edeceği ofset mesafesidir.
HP-OW (CWS) sensörü için ofset desteği, DC üretici yazılımının 51.03.000 veya sonraki bir sürümünün yüklü olmasını gerektirir.
Örneğin, bir HP-OW veya CWS sensörü kullanılarak ölçülecek bir özelliğe sahip bir ölçüm yordamını çalıştırmak istediğinizi varsayalım. Ofset parametresi 0'a eşit değilse ve geçerli DC üretici yazılımı sürümü HP-OW ofset parametresini desteklemiyorsa, PC-DMIS şu hata mesajını görüntüler:
PC-DMIS MESAJI:
Lazer parametresi "Ofset" makine denetleyicisi tarafından desteklenmiyor.

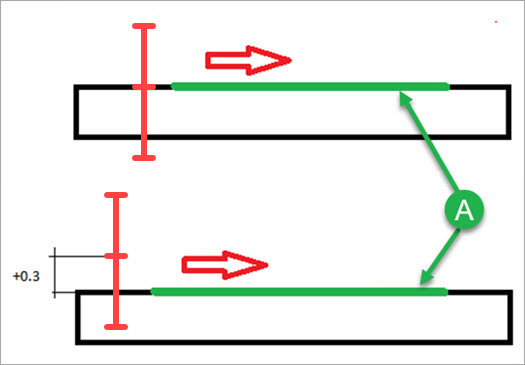

Ofset uygulanmadan önce ve sonra doğrusal tarama örneği

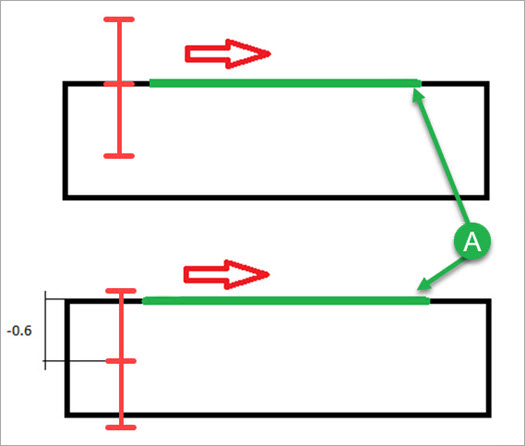

Ofset uygulanmadan önce ve sonra kalınlık tarama örneği
Yoğunluk filtresi
Bu değer parazit ile ölçüm sinyali arasındaki eşiği tanımlar. Yazılım bu eşiğin altına düşen tepe noktaların geçersiz olduğunu algılar ve ekranda ölçüm değerini "0" olarak gösterir.
Geçerli bir ölçüm için yoğunluk, CHRocodileS üzerinde 0 ila 999 arasında, CHR150E üzerinde 99 olmalıdır; aksi halde ölçüm hızını değiştirmeniz gerekir.
Yansıtıcılık özelliği düşük olan bir yüzeye olan mesafeyi ölçerseniz, yansıyan ışığın yoğunluğu çok düşük olabilir ve ölçüm hızını azaltmanız gerekir. 1 kHz altındaki ölçüm hızları için, eşik değeri CHRocodileS üzerinde 40 veya CHR150E üzerinde 25 olmalıdır. Bu, ölçüm değerlerinin yoğunluğunun çok düşük olmasını önler; ki bu da gürültünün sadece biraz üzerine çıkar ve ölçümün yanlış sonuçlanmasına neden olur.
1 kHz ve daha yüksek ölçüm hızlarında (yalnızca CHRocodileS için), aygıtın dinamiğinden tam olarak faydalanmak için 15'lik bir eşik en iyisidir.
Odak
Bu bölümde X, Y, Z ve Sinyal Kalitesi için dört kutu bulunur. X, Y, Z ve Sinyal Kalitesi değerlerini görüntülemek için bir odaklama veya yüzey ölçümü gerçekleştirmek üzere sağdaki Otomatik Odak düğmesini
tıklatın.
Daha ayrıntılı bilgi için, PC-DMIS Vision dokümantasyonundaki "CWS Parametreleri" konusuna bakın.
