Söz konusu özellik üzerinde prob vuruşları alarak fiziksel parçadan ölçme yordamınıza ölçülen özellikleri ekleyebilirsiniz.
Ölçülen özellik eklemek için bu genel prosedürü izleyin:
Fiziksel parça üzerinde, istediğiniz özelliği bulun.
Ölçülen Özellikler araç çubuğundan özellik türünü tıklatın. Bu, PC-DMIS'e o türde bir özellik üzerinde vuruşlar almak üzere olunduğunuzu söyler. Bu da gereken sayıda vuruş almayı bitirdiğinizde ölçüm yordamınızda uygun özelliğin oluşturulmasını garantiler.
Ölçülen Özellikler araç çubuğu
Jog kutunuzu kullanın ve özellik üzerinde gereken sayıda vuruş alın.
Ardından, söz konusu özelliği Düzen penceresine eklemek için jog kutunuzda BİTTİ düğmesine veya klavyenizde End tuşuna basın.
Ölçülen özellikler oluşturmak için Hızlı Başlat arayüzünü de kullanabilirsiniz. Bu arayüz hakkında daha fazla bilgi için, PC-DMIS Çekirdek dokümantasyonundaki "Diğer Pencereleri, Düzenleyicileri ve Araçları Kullanma" bölümündeki "Hızlı Başlat Arayüzünü Kullanma" konusuna bakın.
Bu araç çubuğu düğmelerinden birini kullanmazsanız (ya da Ölçülen Tahmin düğmesini
tıklarsanız), PC-DMIS vuruş sayısını ve vektörlerini esas alarak doğru özellik türünü tahmin eder.
Vuruşlar aldıkça ve özelliği oluşturduğunuzda, PC-DMIS ekranda ölçülen özelliği çizer. 3B ölçülmüş özellikler için (Simit, Silindir, Küre, Koni) ve 2B Düzlemi özelliği için PC-DMIS özelliği gölgeli yüzeyle çizer.

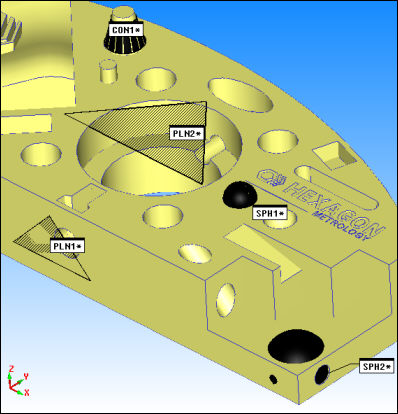

Gölgeli yüzeyler ile çizilen bazı örnek ölçülen özellikler
Gölgeli Düzlem Özelliklerini Gizleme
Gölgeli düzlemleri gizlemek için Ölçülen Düzlem iletişim kutusunun Görünüm alanında Hiçbiri seçeneğini ayarlayın. Özellik düzlem özellikleri için çizilen tüm gölgeli düzlemleri genel olarak gizlemek için Ayar Seçenekleri iletişim kutusunda Düzlemi Görüntüleme onay kutusunu işaretleyin.
Özellik Rengini Değiştirme
Özellik oluşturma sırasında kullanılan özellik rengini değiştirmek için Ayar Seçenekleri iletişim kutusunda Kimlik Ayarı sekmesini kullanabilirsiniz. Etiketler öğesi altında Özellikler'i seçtikten sonra görünen Renk onay kutusuna bakın.
Ölçülen özellikler hakkında daha fazla bilgi için, PC-DMIS Çekirdek dokümantasyonundaki "Ölçülen Özellikler Oluşturma" bölümüne bakın.
