Ölçüm Stratejileri ile Çalışma

Ön tanımlı şemalar seçmek üzere belirli Oto Özellikler için ölçüm stratejileri kullanabilirsiniz; böylece PC-DMIS programının özellikleri ölçme yöntemini değiştirebilirsiniz. Ölçüm stratejileri aşağıdaki gibi gruplanmıştır:

• Varsayılan PC-DMIS Ölçüm Stratejisi - Bu strateji varsayılan dokunma noktası stratejisidir. Tüm Otomatik özellikler için kullanılabilir.

• Uyarlamalı tarama stratejileri - Bu stratejilerin adları "Uyarlamalı" olarak başlar. Bir ölçüm yordamını yürütürken bu stratejiler tarama parametrelerini belirlemek için veritabanına bakar.

• Uyarlamalı olmayan tarama stratejileri - Tarama parametrelerini belirlemek için bu stratejilerin (Ölçü Tarama Kalibrasyonu, Silindir Ortalama Vida Taraması ve Kendi Kendine Ortalama Noktası) veritabanına bakması gerekmez.

• TTP stratejileri - Bu stratejilerin adları "TTP" olarak başlar. Bu stratejiler bir özelliği ölçmek için dokunma tetikleyici probları kullanır.

Tüm ölçüm stratejileri için en iyi sonuçlar için PC-DMIS Ayarlar Düzenleyicisi'nde VHSS etkin olmalıdır.

Belirli stratejilerde değişiklik yapmak için Ölçüm Stratejisi Düzenleyicisi (MSE) işlevini de kullanabilirsiniz. MSE ile özellik düzeyinde özel stratejileri değiştirebilir ve saklayabilirsiniz. Ek olarak, tüm Otomatik özellikler için ayar gruplarını değiştirebilir ve saklayabilirsiniz. MSE hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonunda "Ölçüm Stratejisi Düzenleyicisini Kullanma" konusuna bakın.

Bir ölçüm stratejisi seçmek için şu adımları izleyin:

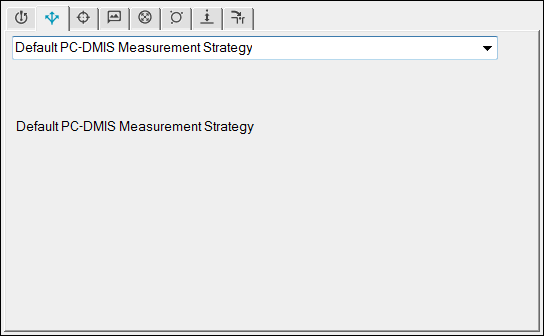

1. Prob Araç Kutusu öğesinden, Ölçüm Stratejileri sekmesini () seçin. Başlangıçta PC-DMIS Varsayılan PC-DMIS Ölçüm Stratejisini gösterir.

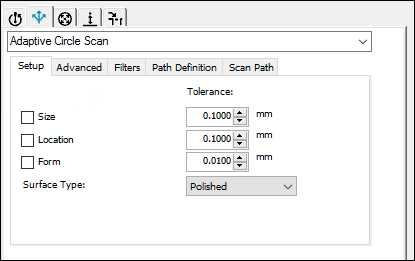

2. Aşağı oku tıklatın ve daha sonra kullanmak istediğiniz ölçüm stratejisini seçin. Prob Araç Kutusu sekmeleri, yalnızca bu stratejiye uygulanan sekmeleri göstermek için değişecektir. Örneğin, Uyarlamalı Daire Taraması (tarama problarında bulunur) stratejileri şu şekilde görünür:



Örnek Prob Araç Kutusu sekmeleri

3. Strateji hakkında bilinen tüm bilgilerle ölçüm stratejisi sekmelerini (Ayar, Gelişmiş ve Filtreler vb.) tamamlayın.

• Uyarlamalı Tarama stratejisi için özellikleri tamamlamak üzere bkz. "Uyarlamalı Tarama Stratejilerini Kullanma".

• Uyarlamalı olmayan strateji için özellikleri tamamlamak için "Uyarlamalı Olmayan Tarama Stratejilerini Kullanma" konusuna bakın.

• Bir TTP stratejisi için özellikleri tamamlamak için, bkz. "TTP Stratejilerini Kullanma".

4. Özelliği test etmek için Test'i tıklatın.

• Varsayılan PC-DMIS Ölçüm Stratejisi için Otomatik Özellik iletişim kutusunda belirtilen ayarlara göre PC-DMIS özelliği ayarlara göre ölçer.

• Uyarlamalı tarama ölçüm stratejisi için PC-DMIS özelliği stratejiler sekmelerinde belirtilen parametrelere göre tarar.

• Uyarlamalı olmayan tarama stratejisi için PC-DMIS özelliği strateji sekmelerinde belirtilen ayarlara göre ölçer.

• TTP stratejisi için PC-DMIS özelliği strateji sekmelerinde belirtilen ayarlara göre dokunma noktalarıyla ölçer.

5. Oluştur'u tıklatın. Özellik özellikleri alanındaki Şimdi Ölç düğmesi () seçili ise, prob, özellik konumu ve diğer özellikler için Otomatik özelliğin özelliklerini kullanarak, Gelişmiş sekmesi üzerinde belirlenen ayarlara göre hareket eder.

Daha fazla bilgi için:

Özellikleri Ölçme: Giriş
