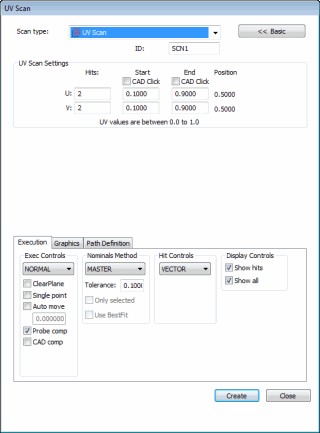

UV Taraması iletişim kutusu
Ekle | Tara | UV taraması bilinen CAD modelinin herhangi bir yüzeyindeki nokta satırlarını kolaylıkla taramanızı sağlar (Yama taramasına benzer). Bu tarama, CAD modeli tarafından tanımlanan UV boşluğunu kullandığından bir sürü ayar yapılmasını gerektirmez.

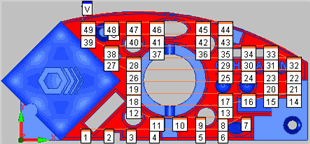

Her vuruş etiketlenmiş örnek UV taraması
PC-DMIS bu iletişim kutusuyla UV taramasını ayarladığında, CAD'den her noktayı alır ve her noktanın nominal verilerini kullanır.
UV Taramasını Oluşturmak İçin
TTP Probunu etkinleştirin.
CAD modelinizi Sabit moda geçirin.
PC-DMIS'i DCC moduna geçirin.
UV Tarama iletişim kutusuna (Ekle | Tara | UV) erişin.
Özel bir ad kullanmak isterseniz Kimlik kutusuna tarama adını girin.
Grafik sekmesinde, Seç onay kutusunu tıklatın.
Taramak için yüzeyi tıklatın. PC-DMIS, seçili yüzeyi vurgular. PC-DMIS, CAD modelinde her eksenin yönünü gösteren bir
U ve V görüntüler.
Grafik sekmesinde, Seç onay kutusunu temizleyin.
UV Taraması Ayarları alanında CAD Tıklatmasını Başlat onay kutusunu seçin.
Tarama başlangıç noktasını ayarlamak için seçilen yüzeyi bir defa tıklatın. Yüzeyde tıklattığınız yer aynı zamanda UV taramasının başladığı yeri belirtir. Bu, tarama için dikdörtgen alanın ilk köşesini tanımlar.
UV taraması artık birden çok yüzey taramasını desteklemektedir. Birden çok yüzeyi taramak için taranacak yüzeyleri taramak istediğiniz sırayla tıklatın. PC-DMIS yüzey sayısını ve U ve V yön oklarını belirten bir sayı gösterir. Yürütme sırasında, PC-DMIS UV taramasını birinci yüzeyde yürütür ve daha sonra ikinci yüzey, vb. sırasıyla devam eder.
UV Taraması Ayarları alanında CAD Tıklatmasını Sonlandır onay kutusunu seçin.
Tarama bitiş noktasını ayarlamak için seçilen yüzeyi yeniden tıklatın. PC-DMIS CAD modelinde yeniden U ve V simgelerini gösterir. Bu, taramanın ikinci dikdörtgen alanını tanımlar.
PC-DMIS tıklattığınız noktalardaki U ve V eksenleri boyunca başlangıç ve bitiş konumlarını otomatik olarak belirler. U ve V satırlarındaki Başlangıç ve Bitiş değerlerini değiştirerek tarama yönünü değiştirebilirsiniz. UV boşluğu tüm yüzeyi göstermek için 0.0 ve 1.0 arasındaki sayıları kullanır. Bu nedenle çoğu durumda 0.0, 0.0 rakamı, 1.0, 1.0 'daki zıt çapraz kenarda olur. Ne var ki, kırpılan yüzeyler, hem U hem de V yönlerinde, 0.0'dan daha büyük bir değerle başlayabilir ve 1.0'dan daha küçük değerle sonlanabilir.
Vuruş Denetimleri bölgesinde Vuruş Türü listesinden uygun vuruş türünü seçerek alın. Vektör veya Yüzey'i seçebilirsiniz.
Gerektiğinde diğer seçeneklerde değişiklik yapın.
Grafik Görüntüleme penceresindeki CAD modelinde taramanın bir önizlemesini oluşturmak için Yol Tanımı sekmesinde Kuramsal Yol alanında Oluştur düğmesini seçin. PC-DMIS noktaların alınması gereken yerde CAD modelinde çizim yapar. UV taramasının otomatik olarak yüzey boyunca arkada kalan delikleri atladığını unutmayın.
Gerekirse, tek tek noktaları silebilirsiniz. Bunun için, Kuramsal Yol alanından onları bir kerede biri olmak üzere seçin ve SİL tuşuna basın.
Gerektiğinde taramanızda ek değişiklikler yapın.
Oluştur düğmesini tıklatın. PC-DMIS taramayı Düzenle penceresine ekler ve Grafik Görüntüleme penceresinde probun model yüzeyinde izleyeceği rotayı çizer.
