Eski Konum komutundaki Datumları Kullan seçeneği 20 yılı aşkın bir süre önce oluşturulmuştur ve davranışı, o zamanki ASME Y14.5 standardının en iyi yorumuna dayanmaktadır. Standartlar sürekli olarak gelişmektedir ve yıllar içinde, özellikle datum sığdırma, bonus hesaplama ve daha yakın zamanlarda datum özelliği hesaplamaları için tam matematiksel tanımlar konusunda birçok değişiklik, düzeltme ve iyileştirme yapılmıştır.
Eski konum komutu, bu değişikliklerin hiçbirini dikkate almaz ve bu nedenle, herhangi bir GD&T standardının gerekliliklerine tam olarak uymaz. Öncelikle eski program geçişini desteklemek için korunur ve süreç bilgisi sağlamak için yararlı olsa da bunun yerine özellikle şu durumlarda boyutlandırma için Geometrik Tolerans Konumu yöntemini kullanmanızı önemle öneririz:
Verilerde datum kaydırma hesaplamaları yapmak için PC-DMIS gerektiren malzeme değiştiricilerin olduğu yerler.
Eski boyutlandırma eş zamanlı değerlendirmeleri desteklemediğinden, PC-DMIS'in birden çok konum (ve profil) boyutunu aynı anda değerlendirmesi gerektiği durumlarda.
Geometrik Tolerans Konumu yöntemiyle ilgili ayrıntılar için PC-DMIS Çekirdek dokümantasyonun "Geometrik Toleransları Kullanma" bölümündeki "Konum" konusuna bakın.
Konum iletişim kutusundaki (Ekle | Boyut | Konum) Başlangıç Noktaları Kullan seçeneği analizi üç yolla gerçekleştirmenizi sağlar.
Aktif hizalamadan. Aşağıdaki Seçenek #1'e Bakınız
Matematiksel bir Sanal Sert Ölçü simülasyonundan (Datumlara Sığdır: AÇIK). Aşağıdaki Seçenek #1'e Bakınız
Bir Datum Referans Çerçeve Simülasyonundan (Datumlara Sığdır: KAPALI). Aşağıdaki Seçenek #1'e Bakınız
Bunlar, sırayla tartışılır. Tüm örnekler, aşağıdaki şekli işaret etmektedir (Özellikler, Datumlar ve Hizalama):
Seçenek #1: Datumları Kullan: KAPALI
Uygulama: Bu yöntemi, datumlar üzerinde değiştiriciler (MMC veya LMC) olmadığında ve o anda aktif olan hizalamadan bir veya daha fazla özelliğin Konumunu kontrol ederken (seçilen her özellik için tek bir konum komutu oluşturur) kullanın. Bonus tolerans yalnızca özelliklerde kullanılabilir.
Sonuçlar: Seçilen özelliklerin Konumu, aktif hizalamada değerlendirilir. Bu nedenle, Konum boyutları oluşturulmadan önce, aktif hizalama belirtilen Datum Başvuru Çerçevesini (DRF) yansıtacak şekilde ayarlanmalıdır.

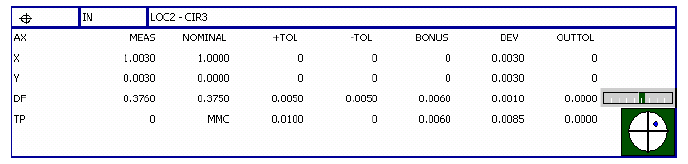

Konum "Datumları Kullan" Kapalı Örneği:
Seçenek #2: Datumları Kullan: AÇIK ve Datumlara Sığdır: AÇIK
Uygulama: Bu yöntemi şu durumlarda kullanın:
Datumlarda değiştiriciler (MMC veya LMC) varken
Bu datumlar karşılıklı olarak birbirine dikken ve...
Tek bir özelliğin Konumunu denetlerken (eski boyut modunda birden çok özellik desteklenmez).
Daha yeni Konum Özellik Denetim Çerçevesi boyutlandırma yöntemini kullandığınızda, bu gereksinimleri karşılamaları halinde birden fazla özelliğin konumu desteklenir:
MMC/LMC Datum özelliklerine uygulanır
Birden fazla konum toleransının eş zamanlı değerlendirmeleri
Dikey olmayan özelliklerden oluşturulmuş karmaşık datum başvuru çerçevelerinin kullanımı
En yeni Geometrik Tolerans yöntemlerinin kullanmayla ilgili ayrıntılar için PC-DMIS Çekirdek dokümantasyonundaki "Geometrik Toleransları Kullanma" bölümüne bakın.
Sonuçlar: Bir “Sanal Sert Ölçü” simülasyonu, datum(lar)dan bonus toleransı miktarını temel alarak yorumlamak ve döndürmek suretiyle matematiksel olarak gerçekleştirilir. Sonuçta, ölçünün sallanmasını simule eden "datum değişikliği" miktarına göre değişen özellik için ölçülen değerler ortaya çıkar. Pek çok durumda, datum özelliklerinden yeterli teşvik mevcutsa, ölçülen değerler nominal değerlerle aynı olabilir. Özellik tolerans dışında ise, uyum meydana gelmez ve ölçülen değerler ile sapmalar özeliğin gerçek konumunu yansıtır; bu sayede süreç ayarlamaları yapılabilir ve uyumsuzluğa dair mühendislik analizi gerçekleştirilebilir.
Sonuçlar, fonksiyonel bir ölçünün yaptığı şekilde "Başarılı/Başarısız" analizini temsil etmektedir; bu nedenle, işlem değişimini denetlemek veya istatistiksel çalışmalar gerçekleştirmek mümkün değildir.
Bonus Sütunu: Rapordaki bonus sütunu, özelliğin hesaplanan bonus miktarını (DF) ve ebadın her bir datum özelliğinin hesaplanan bonus miktarını (D1 birincil, D2 ikincil, D3 üçüncül) gösterir. Toplam bonus değeri, aşağıdaki koşullar temel alınarak belirlenir:
Durum #1A: Tolerans-İçi
Datum(lar)dan yeterli bonus toleransı, datum(lar)dan izin verilebilir bonusun %100'üne kadar faydalanmadan nominal değerlerden hiçbir sapma yokmuş gibi datum değişimine izin verdiğinde, toplam bonus miktarı, özellikten bonusun toplamı ve datum(lar)dan bonusun kullanılmayan miktarıdır.

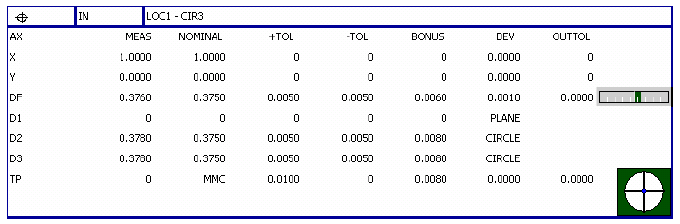

Durum Örneği #1A Tolerans-İçi:
D2 ve D3 (fonksiyonel bir ölçüyü simüle eder) datumlarının bonusundan türetilen, izin verilebilir datum değişimini temel alan değiştirilmiş ölçülen değerler. Bu durumda ölçülen değerler, sıfır sapmayla sonuçlanan nominali kontrol eder ve toplam bonus, özellikten bonusun toplamı (0.006) ve toplam 0.008 bonus toleransı toplamı için datumlardan kullanılmayan bonustur (0.002).
D2 üzerindeki bonustan (0.008 bonus) serbestliğin iki derecesi: X ve Y ekseninde yorumlama
D3 üzerindeki bonustan (0.008 bonus) serbestliğin bir derecesi: Z ekseninde döndürme
Durum #1B: Tolerans-İçi
Datum(lar)dan bonusun %100'ü kullanıldığında, toplam bonus miktarı, sadece özellikten bonustur. Tipik olarak bu durum, nominal değerlerden bazı sapma miktarlarını gösterecektir.

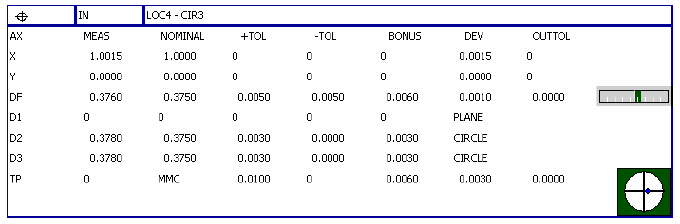

Durum Örneği #1B Tolerans-İçi:
D2 ve D3 için tolerans, hala bir Tolerans-İçi durumu olan nominalden sapmanın olduğu datumlardan bonusun %100'ünü kullanarak resmetmek için değiştirilmiştir.
Durum #2: Tolerans Dışı
Özellik Tolerans-içindeyken datum değişimine izin vermek için datum(lar)dan yetersiz bonus olduğunda, hiçbir sığdırma yapılmaz, ölçülen değerler değiştirilmez ve toplam bonus, sadece özellikten gelen bonustur.

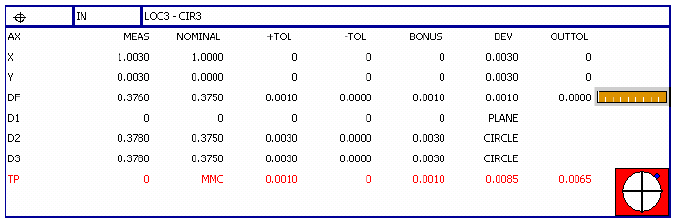

Durum Örneği #2 Tolerans Dışı:
DF, D2, D3 ve TP için tolerans, tolerans dışı durumu resmetmek için değiştirilmiştir.
Seçenek #3: Datumları Kullan: AÇIK ve Datumlara Sığdır: KAPALI
Uygulama: Datum(lar) üzerinde düzenleyici(ler) (MMC veya LMC) bulunduğunda ve ölçülen verinin sığdırılmasını istemediğinizde (datum değişimi yok) bu yöntemi kullanın. Bu seçenek, bir Datum'dan bonusu dahil etme becerisini sağlamak için müşteri talebine dayanarak eklenmiştir ve hala işlem değişimini denetlemektedir (ölçülen değerler değişmez çünkü hiçbir "datum değişimi" uygulanmamıştır).
Bu yöntem ASME Y14.5 veya ISO 1101 ile uyumlu değildir.
Sonuçlar: Bir “Datum Referans Çerçevesi” simülayonu, seçili Datum(lar) tarafından sınırlanan serbest dereceleri temel alan Yorumlama ve Döndürme aracılığıyla matematiksel olarak gerçekleştirilir. X, Y veya Z ölçülen değerleri ve sapmaları, etkin hizalamadan gelir ve datum özelliklerinden (datum değişikliği yok) gelen teşviğe bağlı olarak değiştirilmez.
Bonus Sütunu: Rapordaki bonus sütunu, özelliğin hesaplanan bonus miktarını (DF) ve ebadın her bir datum özelliğinin hesaplanan bonus miktarını (D1 birincil, D2 ikincil, D3 üçüncül) gösterir. Toplam bonus değeri, seçili datumlar arasında en küçük miktardaki bonuslu datumdan ve özellikten bonusun toplamıdır.

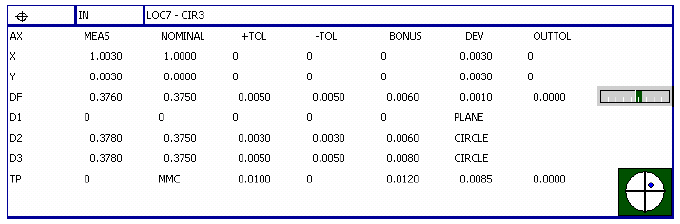

Durum Örneği #1 Tolerans-İçi:

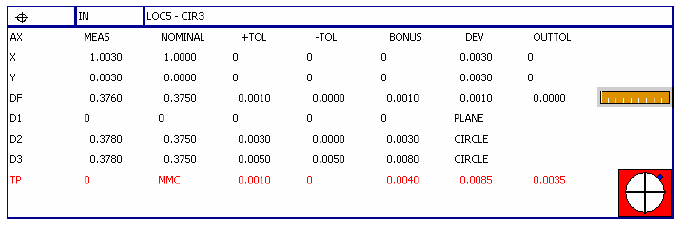

Durum Örneği #2 Tolerans Dışı:
DF, D2, D3 ve TP için tolerans, tolerans dışı durumu resmetmek için değiştirilmiştir.
