Bir konum özelliği, sıfır veya daha fazla başlangıç noktasına göre ele alınan özelliğin veya özelliklerin belirtilen bir konumdan ne kadar sapabileceğini denetler.
Bu geometrik tolerans için bu üç konu birlikte çalışır:
Ele alınan her özellik ve sonuçtaki her tolere edilen özellik
Her tolerans bölgesi
Başlangıç noktası özellikleri (herhangi birine başvurulursa)
Bu toleransı değerlendirmek için PC-DMIS ele alınan her özelliği tolere edilen özelliğe dönüştürür. Bunu "Toleranslı Özelliği Çalıştırma" içinde açıklanan şekilde bulabilirsiniz.
PC-DMIS tolere edilen her özelliği ilgili tolerans bölgesi içine optimize eder. Optimizasyon işlemi her başlangıç noktasının uyguladığı kısıtlamalara uyar. Birden fazla ele alınan özellik olduğunda, optimizasyon işlemi eş zamanlı olarak tüm özellikleri ele alır, böylece tolere edilen tüm özellikler tolerans bölgelerine bir kerede sığdırılır. Bu işlem, tüm ölçü pimlerinin aynı zamanda iş parçasının deliklerine sığması gerektiği fiziki ölçüye benzer.
Şu özellik türlerini kullanabilirsiniz:
küreler, 3B yüzeysiz noktalar, silindirler, daireler, koniler, genişlikler, yuvalar, çentikler, oluşturulan orta düzlemler, oluşturulan orta çizgiler ve oluşturulan orta noktalar.
ASME konum toleransları 3B oluşturulan BF çizgilerine de izin verir. ISO konum toleransları da düzlemlere, çizgilere ve yüzey noktalarına izin verir.
3B yapılandırılmış BF çizgileri, küreler, silindirler, daireler, koniler, genişlikler, yuvalar ve çentiklerin ele alınan özelliğin yüzey verilerinden farklı bir toleranslı özelliği bulunur. Bilgi için bkz. "Toleranslı Özelliği Çalıştırma".
Farklı özellik türleri için farklı tolerans bölgesi şekillerine izin verilir. Farklı özellik türlerine başvuran özellik komut türleri hakkında bilgi için bkz. "Yüzey verileri Olan ve Olmayan Özellik Türleri".
Nokta gibi ele alınan özellikler
Ele alınan özellik nokta gibi olduğundan, tolerans bölgesi şekli düzlemsel, diyametrik veya küresel olabilir. Bunlar nokta gibi ele alınan özelliklerdir:
küre veya 3B yüzeysiz nokta
Soldan sağa, aşağıdaki resimlerde ele alınan özellik bir küre olduğunda bir düzlemsel, diyametrik ve küresel tolerans bölgesi olan FCF'ler gösterilir:
Özelliğin bölgeyi düzgün şekilde yönlendirmek için yeterli bilgileri olmadığından nokta gibi ele alınan özellikler üzerindeki düzlemsel ve diyametrik tolerans bölgelerinin belirtilen bir tolerans bölgesi yönelimine ihtiyacı vardır. Bu durumlarda, Geometrik Tolerans iletişim kutusundaki Bölge Yönelimi düğmesi görünür olur. Bölge yönelimini değiştirmek için bu düğmeyi kullanma hakkında bilgi için "Özellik Denetim Çerçevesi Sekmesi" konusundaki "Bölge Yönelimi"ne bakın.
Örnekler
Bir konum toleransı konumun X bileşenini denetlerse (düzlemsel tolerans bölgesi), tolerans bölgesi yüzey normali vektörü X olmalıdır.
Bir konum toleransı konumun X ve Y bileşenlerini (diyametrik tolerans bölgesi) denetlerse tolerans bölgesi ekseni vektörü Z olmalıdır.
Eksenel Ele Alınan Özellikler
Ele alınan özellik eksenel olduğunda, tolerans bölgesi düzlemsel, diyametrik, radyal yay veya radyala dik olabilir. Bunlar eksenel ele alınan özelliklerdir:
silindir, silindirin dairesel kesiti, koni, veya yüzeysiz eksen
Diyametrik bir tolerans bölgesi diyametrik bölge sembolü kullanılarak aşağıda gösterilir.
Düzlemsel bölgeler, radyal yay bölgeleri ve radyala dik bölgeler herhangi bir tolerans bölgesi şekli sembolü kullanmaz ve aşağıda gösterilmiştir.
Özelliğin bölgeyi düzgün şekilde yönlendirmek için yeterli bilgileri olmadığından eksenel ele alınan özellikler üzerindeki düzlemsel tolerans bölgelerinin belirtilen bir tolerans bölgesi yönelimine ihtiyacı vardır. Bu durumlarda, Geometrik Tolerans iletişim kutusundaki Bölge Yönelimi düğmesi görünür olur. Bölge yönelimini değiştirmek için bu düğmeyi kullanma hakkında bilgi için "Özellik Denetim Çerçevesi Sekmesi" konusundaki "Bölge Yönelimi"ne bakın. Bu düğme kullanıcıların bir radyal yay veya radyala dik bölge belirtmesine de izin verir.
Bir konum toleransı konumun X bileşenini denetlerse tolerans bölgesi yüzey normali vektörü X olmalıdır.
Düzlem Gibi Ele Alınan Özellikler
Ele alınan özellik düzlem gibiyse tolerans bölgesi her zaman düzlemseldir ve nominal yüzeylere paralel yönlendirilir. Bunlar düzlem gibi ele alınan özelliklerdir:
düzlem, yüzey çizgisi, genişlik, yuva, çentik, yüzey noktası veya orta nokta
Birden fazla ele alınan özelliğiniz olabilir, ancak bu özelliklerin tümü aynı türde olmalıdır.
Yuvalar ve çentikler konularında dikkatli olun.
Bunları yalnızca özelliklerinin biçiminin çok iyi olduğunu bildiğinizde kullanmanız gerekir. Üretilen form hatasının önemli olabileceğinden şüpheleniyorsanız bir yuva veya çentik komutu kullanmayın. Bunun yerine, özelliğin çevresi boyunca bir tarama ölçün ve sonra çizgi toleransının bir profili ile özelliğin form, yönelim ve konumunu tolere edin.
Gerçek Değer:
Ele alınan her özelliğin kendi gerçek değeri olmalıdır. Bu, gerçek toleranslı özelliği içeren en küçük tolerans bölgesinin boyutudur. Bölge nominal olarak yönlendirilmiştir ve "PC-DMIS Başlangıç Noktalarını Nasıl Çözer" içinde ayrıntılandırılan bazı istisnalarla her gerçek başlangıç noktasına konumlandırılmıştır. Konum toleransı birden fazla ele alınan özellik içerdiğinde ve başlangıç noktası başvuru çerçevesi tam olarak kısıtlanmadığında, bir optimizasyon prosedürü eşzamanlı olarak mümkünse tüm toleranslı özellikleri ilgili tolerans bölgelerine sığdırmalıdır.
Ölçülen Değer:
Ele alınan her özelliğin kendi ölçülen değeri olmalıdır. Bu, ölçülen toleranslı özelliği içeren en küçük tolerans bölgesinin boyutudur. Bölge nominal olarak yönlendirilmiştir ve "PC-DMIS Başlangıç Noktalarını Nasıl Çözer" içinde ayrıntılandırılan bazı istisnalarla her ölçülen başlangıç noktasına konumlandırılmıştır. Konum toleransı birden fazla ele alınan özellik içerdiğinde ve başlangıç noktası başvuru çerçevesi tam kısıtlanmadığında, PC-DMIS optimizasyon prosedürü eş zamanlı olarak tüm toleranslı özellikleri ilgili tolerans bölgelerine orantılı şekilde sığdırır, bu durum mümkünse tüm toleranslı özelliklerin ilgili tolerans bölgelerine sığmalarını garanti edecektir.
Şu konum özelliğine sahip olduğunuzu farz edin:
Yukarıdaki özellikte gerçek değer şunun gibi görünür:
Gerçek parça yüzeyi kesintisiz çizgi kullanır, gerçek toleranslı özellikler küçük artılardır ve gerçek toleranslı özellikleri içeren en küçük tolerans bölgeleri gölgeli alanlarda gösterilir. Tolerans bölgeleri birbirine ve başlangıç noktasına göre nominal olarak konumlandırılır ve yönlendirilir.
Ele alınan özelliklerin her başlangıç noktası özelliğine bazı nominal konum ve yönelimleri bulunmalıdır.
Tüm giriş özellikleri (ele alınan ve başlangıç noktası) doğru belirtilen nominal değerlere sahip olmalıdır. Bu, ölçülen değerlerin düzgün hesaplanmasını ve tolerans komutunun optimize edilebilir serbestlik derecesini düzgün tanımlamasını sağlar.
Eksenel özelliklerde düzlemsel bir bölge için başlangıç noktası başvuru çerçevesinin tolerans bölgesi yönelimini tam olarak kısıtlaması gerekir. Düzlemsel tolerans bölgesinin yüzey normali ele alınan her özelliğin eksen vektörüne dik olmadı gerekir.
Radyal yay ve eksenel özellikler üzerinde radyala dik tolerans bölgeleri için bu gereksinimleri izleyin:
Başlangıç noktası referans çerçevesi net bir polar orijin ve polar eksenle tanımlamalıdır.
Eksenel özellikler nominal olarak polar eksene paraleldir.
Ele alınan özellik bir silindir, küre veya genişlik olduğuna, konum toleransı maksimum malzeme değiştiricisinin
özelliğin maksimum malzeme koşulunda (MMC) olduğunu göstermesine izin verir. Alternatif olarak, bir en az malzeme değiştiricisinin
özelliğin en az malzeme koşulunda (LMC) olduğunu göstermesine izin verirler. Yani, ilgili olmayan eşleme zarfı boyutu (veya LMC için ilgili olmayan minimum malzeme zarfı) MMC (veya LMC) değerinden sapar, ek tolerans veya "bonus" tolerans özellik denetim çerçevesindeki toleransa eklenir, bir toplam tolerans sağlanır. Bu bonus tolerans hakkında daha fazla bilgi için bkz. "Boyutu Geometrik Tolerans Komutuyla Değerlendirme".
Bu örnek inç cinsindendir. Bir silindirik deliğin burada gösterildiği gibi MMC'de 0.08'lik bir konum toleransı olduğunu farz edin:
Boyut toleransı 0.675 artı veya eksi 0.025'tir, yani kabul edilebilir boyutlar 0.650 ila 0.700 arasıdır. Maksimum malzeme koşulu 0.650'dir. İlgili olmayan ölçülen eşleme zarfı boyutu 0.661 ise bonus tolerans 0.011'dir ve toplam tolerans 0.091'dir.
Ele alınan özellik bir Otomatik özellik silindiri olduğundan, yansıtılan-bölge değiştiricisi
kullanabilirsiniz. Bu, "Toleranslı Özelliği Çalıştırma" içinde açıklandığı gibi ölçülen özellik eksenini yansıtır (ekstrapolasyon yapar).
Ele alınan özelliğin yüzey verileri varken ve tolere edilen özellik ele alınan özelliğin yüzey verisinden (küreler, koniler, silindirler, daireler, genişlikler) farklıyken, özellik matematik türü ele alınan özelliğin yüzey verilerinden tolerans özelliğini nasıl hesaplayacağını denetler. Bilgi için bkz. "Toleranslı Özelliği Çalıştırma".
En az bir başlangıç noktası özelliğinin yüzey verileri varken başlangıç noktası özelliklerinin yüzey verilerinden başlangıç noktası matematiği türü ölçülen başlangıç noktalarının nasıl hesaplanacağını denetler. Daha fazla bilgi için bkz. "PC-DMIS Başlangıç Noktalarını Nasıl Çözer ve Kullanır".
"Boylamasına Enlemesine Yuvalar" içinde açıklandığı gibi yuvalar boylamasına veya enlemesine ele alınabilir.
Birden fazla segmenti olan bir konum toleransı "kompozit konum" olarak adlandırılır. Kompozit konum toleransları tipik olarak özelliklerin bir deseninde belirtilir. Kompozit konumun ilk (veya üst) segmenti bu sayfanın önceki bölümlerinde açıklanan şekilde tek bir segment konumuyla aynıdır. Kompozit konumun alt segmentlerinin tümü biraz farklıdır. Bunun nedeni başlangıç noktası başvuru çerçevesiyle karşılaştırıldığında desenin tolerans bölgelerinin kilitsiz geçişe sahip olmasıdır. Ancak, tolerans bölgeleri nominal olarak birbirine konumlandırılır ve yöneltilir.
Kompozit konumun alt segmentleri için başlangıç noktası başvuru çerçeveleri şu kuralları izler:
Her başlangıç noktası başvuru çerçevesinin yalnızca üzerindeki başvuru çerçevesi olarak aynı başlangıç noktalarını kullanmanız gerekir.
Başlangıç noktaları aynı sırada olmalıdır.
Başlangıç noktalarının aynı değiştiricileri olmalıdır.
Alt segment, yukarıdaki segmentten daha az başlangıç noktasına sahip olabilir.
Üst segmentin ABC başlangıç noktalarına sahip olduğunu farz edin. Alt segment hiç başlangıç noktasına başvurmayabilir, başlangıç noktası A, başlangıç noktası AB veya başlangıç noktası ABC'ye başvurabilir. Ancak BA ya da AC ya da ABD başlangıç noktalarına başvuramazdı.
Burada izin verilen kompozit konum toleranslarının bazı örnekleri bulunmaktadır:
Burada izin verilmeyen kompozit konum toleranslarının bazı örnekleri bulunmaktadır:

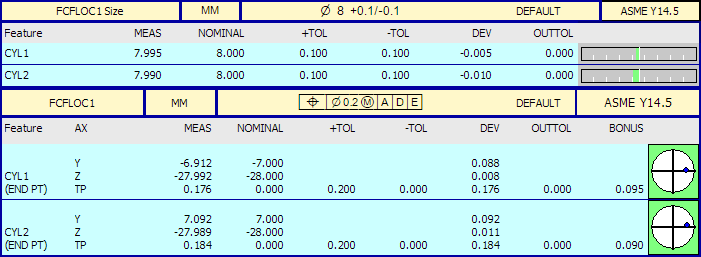

Burada, iki silindirin bir konum toleransı için örnek rapor bulunmaktadır. Silindirlerin boyut toleransı üst etikettedir ve diyametrik-bölge konumu alt etikette bulunur. Alt etiket, optimize edilmiş çerçevede (geçerli hizalamada değil) silindirlerin YZ konumları için bilgiler içerir.
Yukarıdaki çizimin alt etiketinde, CYL1 ve CYL2 için Y, Z ve TP satırları, ele alınan her özellik için konum değerlendirmesini özetler. Her birinin TP etiketli alt satırı, diğer geometrik toleranslar için tüm raporlar gibi davranır. CYL2 için TP satırı 0.200 tolerans, 0.090 bonus ve 0.184 ölçülen değeri içerir.
Yukarıdaki örnek raporun alt etiketinde, her özellik (Y, Z ve TP) için yalnızca üç satır vardır. Raporlarınız için özelliklerinizin eksen sütununda (AX), X, Y, Z, PR, PA ve TP olarak etiketlenmiş birkaç satırın bir kombinasyonu olabilir. Mevcut olduğunda, X, Y, Z, PR ve PA satırları aşağıda açıklandığı gibi ek bilgiler verir.
CYL1 ve CYL2 için Y ve Z satırları, konum değerlendirmesi hakkında ek bilgi verir. Bu satırların amacı, özelliğin idealden nasıl saptığının basitleştirilmiş bir temsilini vermektir.
Ek bilgi satırlarının NOMİNAL sütunu, söz konusu özelliğin nominal başlangıç noktasını gösterir.
Bu satırların DEV sütunu, toleranslı özelliğin tüm noktaları arasında en kötü sapma vektörünü gösterir.
Bu satırların MEAS sütunu NOMINAL sütunu artı DEV sütunudur. Başka bir deyişle, en kötü sapma vektörü korunurken, nominal başlangıç noktasına mümkün olduğunca yakın olarak yansıtıldıktan sonra, toleranslı özelliğin en kötü noktasıdır.
Özellik adının altında rapor, silindirin hangi ucunun veya seviyesinin en kötü olduğunu gösterir. Örneğin, "(START PT)", "(END PT)" veya "LEVEL#3" olabilir.
Temsil basitleştirilmiştir, çünkü Toleranslı Özelliği Türetme bölümünde açıklandığı gibi, çoğu özellik türü toleranslı özellikte birden fazla noktaya sahiptir. Örneğin, silindirler tipik olarak toleranslı özellikte en az iki noktaya sahiptir, ölçülen başlangıç noktası ve ölçülen bitiş noktası. Buna karşılık, bazı durumlarda ISO silindirlerinin toleranslı özellikte, ölçülen her kesit için bir tane olmak üzere birkaç noktası vardır.
Metin analizini veya grafik analizini açarsanız, toleranslı özellikteki tüm noktaları ilgili sapmalarıyla birlikte görebilirsiniz. Ek bilgi nominal başlangıç noktasına göre sapmayı gösterecek şekilde basitleştirilmiş olduğundan rapordaki ek bilgi satırları, metin analizinde görünmesi gerekli olmayan bir MEAS sütununa sahiptir.
