Birim Başına Düzlemsellik Toleransları
Geçmiş Pratik 1'le Karşılaştırma
Bir düzlemsellik özelliği özelliğin mükemmel düz olmaktan ne kadar sapabildiğini denetler. Başka bir deyişle düzlemsellik, özelliğin ne kadar düz biçiminde olduğunu değerlendirir. PC-DMIS yalnızca yüzeyler üzerinde düzlemsellik özelliklerini destekler.
Gerçek Değer:
Bu, aralarındaki yüzeyin tamamını içeren iki paralel düzlem arasındaki minimum mesafedir.
Ölçülen Değer:
Bu, bunlar arasındaki tüm ölçülen noktaları içeren iki paralel düzlem arasındaki mesafedir. En uygun yordam iki düzlemin yüzey normalini belirler. Ölçümün belirsizliğine, kaç noktayı ölçtüğünüze ve noktaları aldığınız yere bağlı olarak, bu, gerçek değerden daha büyük veya daha küçük olabilir. Burada, çok az noktanın ölçüldüğü, bu yüzden ölçülen değerin gerçek değerden daha küçük olduğu bir durum resmedilmiştir:
Yüzey verilerine sahip düzlemsel özellikleri kullanabilirsiniz. Yüzey verisi olan düzlemler hakkında ayrıntılı bilgi için "Yüzey Verileri Olan veya Olmayan Özellik Türleri" konusuna bakın.
Hiçbiri. Geometrik tolerans değiştiricilere izin vermez.
Açığa Çıkarma Seçenekleri
Tolerans bölgesi matematik türü en uygun yordamı denetler:
VARSAYILAN - Minimum bölge en uygun düzlemi hesaplar (min-maks olarak da adlandırılır). Yüzey verisi verilerek en küçük ölçülen değeri bulur. Bu, matematiksel olarak özelliğe çok benzer, noktaları yoğun şekilde ve büyük doğrulukla ölçerseniz, ölçülen değer büyük ölçüde gerçek değere yaklaşacaktır.
LSQ - Bu, en uygun düzleme kare toplamını minimuma getiren en küçük kareler en uygun düzlemini hesaplar. Bu seçenek daha büyük ölçülen değer üretir (bu, VARSAYILAN seçenekten daha ölçülüdür). Ancak genel olarak bu seçenek daha hızlı hesaplar.
Burada, bir düzlemsellik toleransı için bir örnek rapor bulunmaktadır:
Birim başına onay kutusunu seçerseniz, düzlemselliğin iki segmenti bulunur. İlk (üst) segment, yukarıda açıklandığı gibi toplam düzlemsellikdir. Alt segment, bir birimin boyutunu, şeklini ve yönelimini tanımlayan birim başına düzlemselliktir. Birim başına toleransları, tolere edilen özelliğin her olası birimin ne kadar yassı olduğunu denetler.
Şunları yapmaktan sorumlusunuz:
Bir kare veya dikdörtgen birimi seçin.
Her birimin boyut veya boyutlarını seçin.
Birimin yönelimini denetleyin.
Birim Yönelimini Denetleme
Birim yönelimi vektörü, birimin düzlemsel yüzey içinde nasıl yönlendirildiğini denetler. Her zaman normalleştirilir ve her zaman düzlem normalinin nominal yüzeyine diktir. Vektörü, Birim Yönelimi iletişim kutusunun Özellik Denetim Çerçevesi sekmesinde Birim Yönelimi düğmesiyle düzenleyebilirsiniz. Daha fazla bilgi için "Özellik Denetim Çerçevesi Sekmesi" altındaki "Birim Yönelimi" konusuna bakın. Dikdörtgen birimle, yönelim vektörü birim alanının ilk boyutunun yönünü temsil eder. Örneğin, birim alanı 5x3 ise birim yönelimi vektörü 5'e denk gelir. Kare bir birimle vektör karenin kenarlarından birinin yönünü temsil eder.
Gerçek Değer:
Kavramsal olarak, tüm tolere edilen özellik sonsuz üst üste binen birim sayısına bölünür. Her birim tanımlanan birim boyutuna, şekline ve yönelimine sahiptir. Her birimin kendi düzlemsellik gerçek değeri vardır. Tüm özellik için düzlemsellik gerçek değeri en kötü birimin gerçek değeridir.
Ölçülen Değer:
Ölçülen noktaların alt setlerini içeren çok sayıda üst üste binen birim vardır. Verilen bir birim için ölçülen değer iki paralel düzlem arasındaki minimum mesafedir. Bu düzlemler bunlar arasındaki birimin ölçülen noktaların alt setini içerir. Bu, VARSAYILAN tolerans bölgesi matematik türüyle aynıdır. Birim başına toleranslar için en küçük kareler tolerans bölgesi matematik türü kullanılamaz.
Tüm özellik için ölçülen değer en kötü birimin ölçülen değeridir.
Geometrik tolerans komutunun kullandığı algoritma olası her birimi kontrol etmez. Bunun yerine, en kötü birim için akıllı bir araması yapar. Her zaman en kötü birimi bulur. Bunu olası her birimi denetlemesinden daha az hesaplama süresinde yapılabilir.
PC-DMIS 2020 R2 ve sonrasında, birim yönelimini denetleyebilirsiniz. Birim yönelimi vektörleri parça koordinatlarındadır. Daha önceki sürümlerde, birim başına XactMeasure düzlemselliği ile birim yönelimini denetleyemezsiniz. Ayrıca, birimler parça koordinat sistemi yerine makine koordinat sistemiyle hizalanmıştı.
PC-DMIS 2020 R2 ve üstünde, birim başına düzlemsellik algoritması ölçülüdür. Yani, algoritma her zaman en kötü birimi bulur. Daha önceki sürümlerde, birim başına XactMeasure düzlemselliği çok sayıda birimi değerlendirirdi, ancak her zaman en kötü birimi bulmazdı.

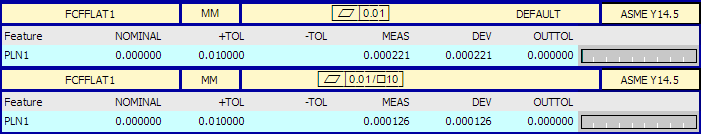

Burada bir birim başına düzlemsellik toleransı için bir örnek rapor bulunmaktadır. Üst etiket tüm düzlemsellik içindir ve alt etiket birim başına düzlemsellik içindir.
